申请日2016.08.24
公开(公告)日2017.04.12
IPC分类号C02F1/461; C02F1/72; C02F101/30; C02F103/34
摘要
本实用新型提供了制药厂污水处理钛电极组件。包括钛阳极和钛阴极，其特征在于，所述钛阴极包括连接板和多个平行间隔设于所述连接板一侧的阴极板，所述钛阳极包括多个阳极板，多个所述阳极板悬置于两相邻所述阴极板之间且与所述连接板间隔设置。本实用新型提供的制药厂污水处理钛电极组件采取电解和化学氧化相结合的方法，取得显著效果，使用钛电极组件，往制药废水中添加氧化剂，将电解与化学氧化相结合，可达到较高的COD去除率。

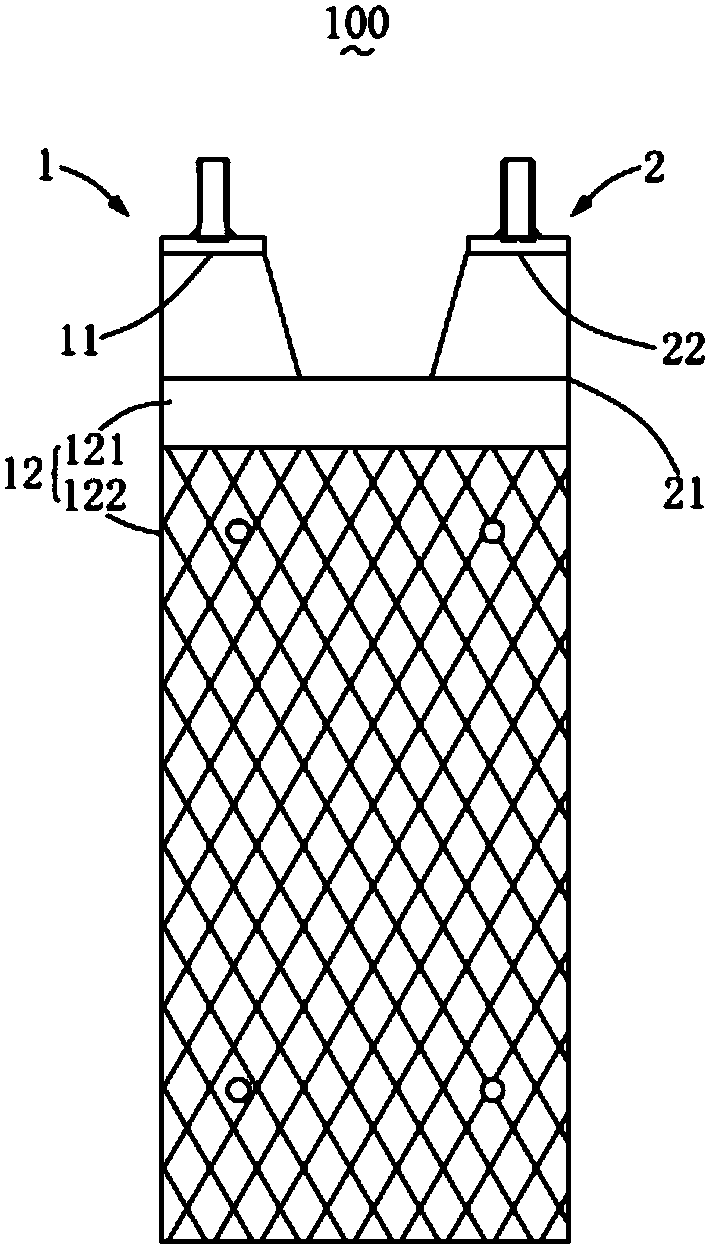

摘要附图
权利要求书
1.一种制药厂污水处理钛电极组件，包括钛阳极和钛阴极，其特征在于，所述钛阴极包括连接板和多个平行间隔设于所述连接板一侧的阴极板，所述钛阳极包括多个阳极板，多个所述阳极板悬置于两相邻所述阴极板之间且与所述连接板间隔设置。
2.根据权利要求1所述的制药厂污水处理钛电极组件，其特征在于：所述阴极板和所述连接板焊接固定。
3.根据权利要求1所述的制药厂污水处理钛电极组件，其特征在于：所述阴极板包括与所述连接板固定连接的平板段及自所述平板段远离所述连接板一端延伸形成的阴极钛网板。
4.根据权利要求3所述的制药厂污水处理钛电极组件，其特征在于：所述阳极板包括与所述平板段相对的阳极平板及自所述阳极平板延伸形成的阳极钛网板。
5.根据权利要求1所述的制药厂污水处理钛电极组件，其特征在于：所述阳极板和所述阴极板通过尼龙螺栓固接。
6.根据权利要求1所述的制药厂污水处理钛电极组件，其特征在于：所述阳极板包括钛本体和覆盖于所述钛本体表面的Ir和Ta涂层。
说明书
制药厂污水处理钛电极组件
【技术领域】
本实用新型涉及制药厂污水处理钛电极组件。
【背景技术】
现有技术的制药厂污水中有有机物含量高、成分复杂、PH值变化大、盐度高、色泽深、气味重等特点，且常常含有有机仰菌作用的抗生素，可生化降解性差。
因此，有必要提供一种制药厂污水处理钛电极组件。
【实用新型内容】
本实用新型的目的在于提供一种制药厂污水处理钛电极组件。
本实用新型的技术方案如下：一种制药厂污水处理钛电极组件，包括钛阳极和钛阴极，所述钛阴极包括连接板和多个平行间隔设于所述连接板一侧的阴极板，所述钛阳极包括多个阳极板，多个所述阳极板悬置于两相邻所述阴极板之间且与所述连接板间隔设置。
优选的，所述阴极板和所述连接板焊接固定。
优选的，所述阴极板包括与所述连接板固定连接的平板段及自所述平板段远离所述连接板一端延伸形成的阴极钛网板。
优选的，所述阳极板包括与所述平板段相对的阳极平板及自所述阳极平板延伸形成的阳极钛网板。
优选的，所述阳极板和所述阴极板通过尼龙螺栓固接。
优选的，所述阳极板包括钛本体和覆盖于所述钛本体表面的Ir和Ta涂层。
本实用新型提供的制药厂污水处理钛电极组件采取电解和化学氧化相结合的方法，取得显著效果，使用钛电极组件，往制药废水中添加氧化剂，将电解与化学氧化相结合，可达到较高的COD去除率。
