申请日2016.08.24
公开(公告)日2017.04.05
IPC分类号C02F1/00; B01J4/00; B01J19/00
摘要
本实用新型公开了一种工业废水反应槽加料装置，包括一组反应槽，还设置有配药槽，与配药槽管道连接且放置高度高于反应槽的投药槽，所述配药槽与投药槽间的管道上设置有加药泵;所述投药槽的底部连接有加料主管道，所述每个反应槽上设置有与加料主管道相连接的加料分管道，所述加料分管道上设置有流量计和控制加料分管道通断的电磁阀。本实用新型结构简单，运行成本低，使用寿命长，可广泛应用于反应槽加料装置领域。

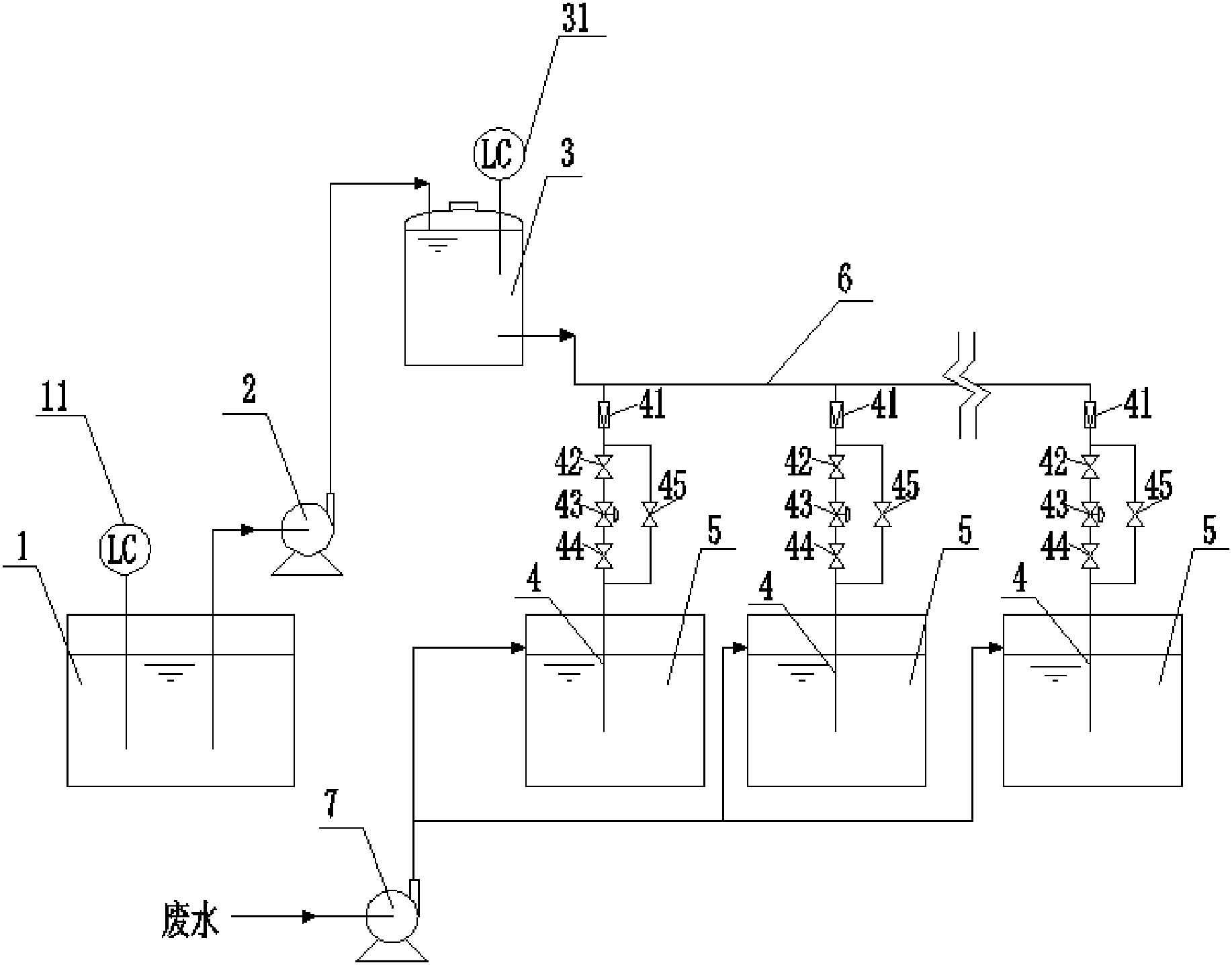

摘要附图
权利要求书
1.一种工业废水反应槽加料装置，包括一组反应槽(5)，其特征在于：还设置有配药槽(1)，与配药槽(1)管道连接且放置高度高于反应槽(5)的投药槽(3)，所述配药槽(1)与投药槽(3)间的管道上设置有加药泵(2);
所述投药槽(3)的底部连接有加料主管道(6)，所述每个反应槽(5)上设置有与加料主管道(6)相连接的加料分管道(4)，所述加料分管道(4)上设置有流量计(41)和控制加料分管道(4)通断的电磁阀(43)。
2.如权利要求1所述的工业废水反应槽加料装置，其特征在于：所述配药槽(1)内设置有第一液位控制器(11)，所述投药槽(3)内设置有第二液位控制器(31);所述第一液位控制器(11)的信号与加药泵(2)的开关阀信号连接，所述第二液位控制器(31)的信号与加药泵(2)的开关阀信号连接，所述电磁阀(43)信号与反应槽废水提升泵(7)信号连接。
3.如权利要求1所述的工业废水反应槽加料装置，其特征在于：所述加料分管道(4)位于电磁阀(43)的上方设置有第一球阀(42)，位于电磁阀(43)的下方设置有第二球阀(44)。
4.如权利要求3所述的工业废水反应槽加料装置，其特征在于：所述加料分管道(4)上还设置有手动球阀(45)，手动球阀(45)的一端接在第一球阀(42)的上方管道上，另一端接在第二球阀(44)下方的管道上。
5.如权利要求1所述的工业废水反应槽加料装置，其特征在于：所述加药泵(2)为离心泵。
说明书
一种工业废水反应槽加料装置
技术领域
本实用新型涉及工业废水处理领域，尤其是涉及一种工业废水反应槽加料装置。
背景技术
工业废水如电镀废水、印制线路板(简称PCB)废水、酸洗废水、喷涂废水等重金属废水处理工艺普遍都是使用物化处理工艺，都会涉及配药和投药问题，所以药剂投加在工业废水处理系统中也是很重要的一部分。投药方式对系统的投资成本、工程后期的维护以及确保系统的稳定正常运行都有重要影响。
一些比较复杂的污水处理系统常常分为几类水分别处理，就有多个小的处理系统，所以一些药剂通常拥有多个药剂投加点。选择合适的投药方式可以减少控制系统的复杂性，确保系统稳定安全的运行。根据实际的工程经验，同一药品多点投药常用多台泵加压投药方式。
多台泵加压投药：是现阶段普遍使用的方式，由配药槽、液位计、多个计量泵、多个反应槽组成;工作原理是在配药槽中配制好药剂，再由计量泵将药剂抽到反应槽中，一个反应槽对应使用一台计量泵控制投加药剂并通过在线液位控制器控制计量泵的工作，当配药槽中药剂液位高于某值时，计量泵开始工作;当配药槽中药剂液位低于某值时，计量泵停止工作。该投药方式的缺点：
①使用计量泵多，且计量泵的投资费用高，能耗大，运行成本高;
②药剂浓度大，腐蚀性强，计量泵使用寿命短，后期维修管理复杂;③控制系统复杂。
实用新型内容
本实用新型的目的是提供一种工业废水反应槽加料装置，解决现有投料装置运行成本高，使用寿命短的问题。
本实用新型解决其技术问题所采用的技术方案是：一种工业废水反应槽加料装置，包括一组反应槽，还设置有配药槽，与配药槽管道连接且放置高度高于反应槽的投药槽，所述配药槽与投药槽间的管道上设置有加药泵;
所述投药槽的底部连接有加料主管道，所述每个反应槽上设置有与加料主管道相连接的加料分管道，所述加料分管道上设置有流量计和控制加料分管道通断的电磁阀。
为方便控制配药槽和投药槽内的液位，所述配药槽内设置有第一液位控制器，所述投药槽内设置有第二液位控制器;所述第一液位控制器的信号与加药泵的开关阀信号连接，所述第二液位控制器的信号与加药泵的开关阀信号连接，所述电磁阀信号与反应槽废水提升泵信号连接。
为防止电磁阀损坏无法关闭相应的加料分管道，所述加料分管道位于电磁阀的上方设置有第一球阀，位于电磁阀的下方设置有第二球阀。
当电磁阀损坏时，能够继续给反应槽加料，方便电磁阀的维修，所述加料分管道上还设置有手动球阀，手动球阀的一端接在第一球阀的上方管道上，另一端接在第二球阀下方的管道上。
优选的，所述加药泵为离心泵。
本实用新型的有益效果：本实用新型通过设置配药槽和投药槽，并配合流量计和电磁阀，能够精确控制每个反应槽的加料量，且可以根据每个反应槽的情况，设定不同的加料量，各电磁阀间独立运行，方便控制每个反应槽的加料量。本实用新型通过配药槽将药剂稀释后再经管道输送至反应槽内，减小了药剂对管道的腐蚀能力，从而提高管道的使用寿命。同时，本实用新型只采用了一个离心泵就完成对料液的输送，运行成本低。所述手动球阀方便在电磁阀损坏时，手动控制料液流入反应槽内，便于维护。
