申请日2016.07.19
公开(公告)日2016.12.07
IPC分类号C02F3/30
摘要
SBR水处理装置，它涉及污水处理装置技术领域;支架上端设置有数个反应器，数个反应器内均设有搅拌桨，搅拌桨上端连接有电动机，调速器设置在调速器箱内，且调速器箱固定安装在支架上，反应器内设有污泥回流管，污泥回流管上设有流量计，支架底部设有进水管、曝气管和污泥回流管，曝气管一端连接曝气头，曝气管另一端连接空气泵，进水管、曝气管和排污管上均设有球阀，进水管、曝气管和排污管上均设有球阀，排污口连接排污管，反应器分别连接进水管、排污管和污泥回流管;它工艺流程简单，运行维护量小，投资省，占地少。
权利要求书
1.SBR水处理装置，它包含反应器、电动机、搅拌桨、支架、调速器、流量计、球阀、空气泵、进水管、曝气管、污泥回流管、排污管;支架上端设置有数个反应器，数个反应器内均设有搅拌桨，搅拌桨上端连接有电动机，调速器设置在调速器箱内，且调速器箱固定安装在支架上，反应器内设有污泥回流管，污泥回流管上设有流量计，支架底部设有进水管、曝气管和污泥回流管，曝气管一端连接曝气头，曝气管另一端连接空气泵，进水管、曝气管和排污管上均设有球阀，排污口连接排污管，反应器分别连接进水管、排污管和污泥回流管。
2.根据权利要求1所述的SBR水处理装置，其特征在于它的工作原理为：所述的接种污泥通过污泥回流管加入反应器，污水通过进水管加入反应器;开启搅拌装置，可将泥水混合均匀，实现厌氧污水处理过程;开启曝气系统，可实现曝气充氧目的，同时也兼具搅拌作用，实现污水的好氧处理过程;停止搅拌、停止曝气后，泥水由于密度不同会发生分离，污泥逐步下沉至反应器底部，清水位于反应器上部，实现污水处理之沉淀过程;清水可通过3个不同高度的排水口排出，即实现排水过程。
3.根据权利要求1所述的SBR水处理装置，其特征在于：所述的反应器采用有机玻璃。
4.根据权利要求1所述的SBR水处理装置，其特征在于：所述的曝气头采用砂头曝气。
5.根据权利要求1所述的SBR水处理装置，其特征在于：所述的支架采用角钢支架。
6.根据权利要求1所述的SBR水处理装置，其特征在于：所述的流量计采用气体流量计和液体流量计。
说明书
SBR水处理装置
技术领域
本发明涉及污水处理装置技术领域，具体涉及SBR水处理装置。
背景技术
近年来，国内外一些大中型污水处理厂已经采用SBR工艺。该工艺去除污染物的机理和与传统活性污泥工艺完全一致，只是运行方式不同。传统工艺采用连续运行方式，污水连续进入处理系统并连续排出，系统内每一单元的功能不变，污水依次流过各单元，从而完成处理过程;SBR工艺采用间歇运行方式，污水间歇进入处理系统并间歇排出;系统内只设一个处理单元，该单元在不同时间发挥不同的作用，污水进入该单元后按顺序进行不同的处理。一般来说，SBR的一个运行周期包括五个阶段;阶段1为进水期，污水在该时段内连续进人处理池内，直至达到最高运行液位;阶段2为曝气期，在该期内既不进水也不排水，但开启曝气系统进行曝气，使污染物进行生物降解;阶段3为沉淀期，在该时段内不进水或也不排水，也不曝气，反应池处于静沉状态，进行泥水分离;阶段4为排水期，在该期内将分离出的上清液连续排出;阶段5为空载排泥期，池中无污水，只有沉淀分离出的活性污泥，其中的部分污泥作为剩余污泥被排。
针对连续进水的 SBR 工艺系统，由于各个 SBR 反应器是独立运行的，即各个反应器内分别单独完成进水、反应、沉淀期及排水排泥步骤，因而整个系统的容积是由 SBR反应器本身的大小来决定的，因而其容积利用率低，影响了其处理效率。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种它工艺流程简单，运行维护量小，投资少，占地面积小的SBR水处理装置。

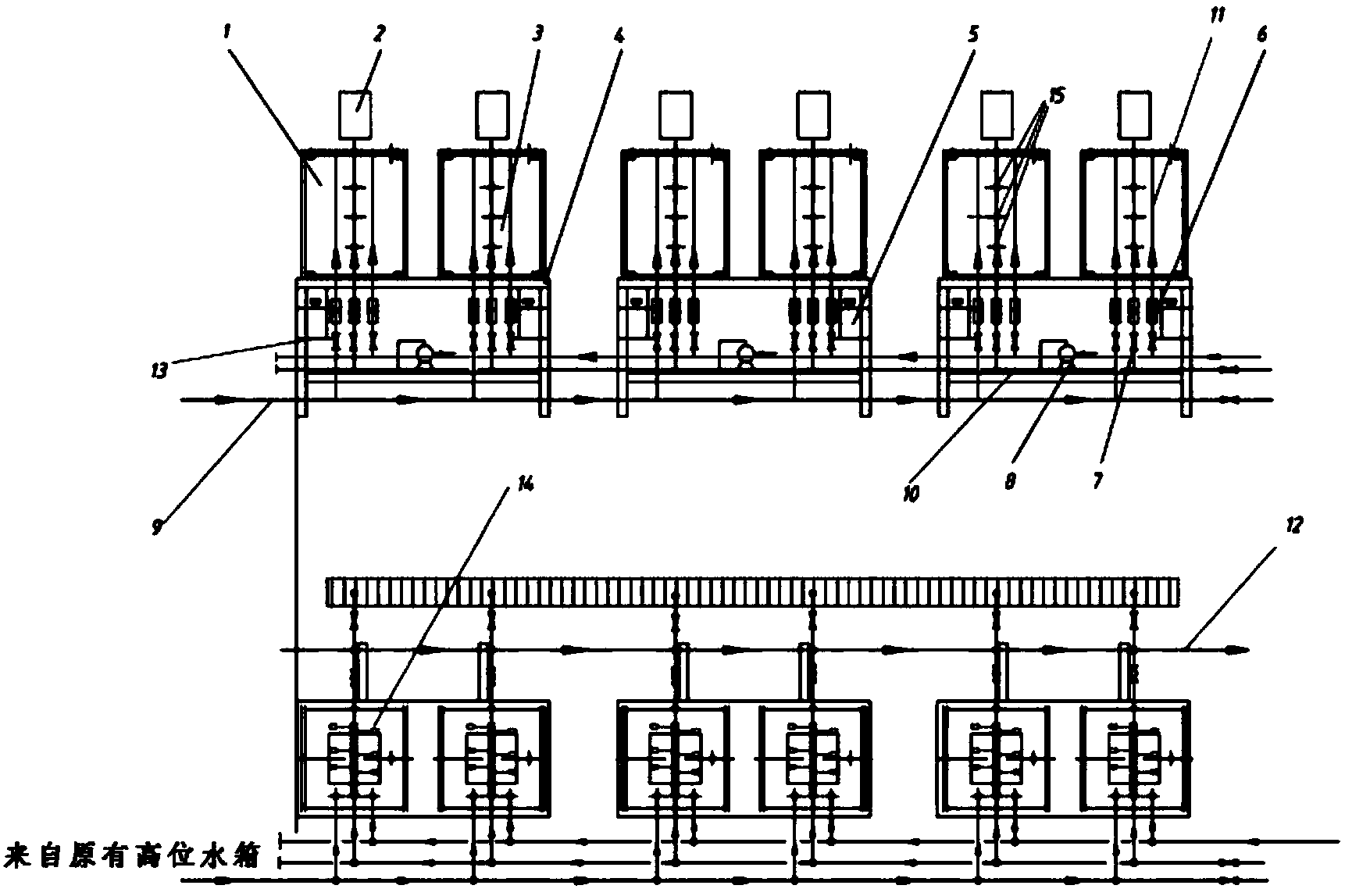

为实现上述目的，本发明采用的技术方案是：SBR水处理装置，它包含反应器、电动机、搅拌桨、支架、调速器、流量计、球阀、空气泵、进水管、曝气管、污泥回流管、排污管;支架上端设置有数个反应器，数个反应器内均设有搅拌桨，搅拌桨上端连接有电动机，调速器设置在调速器箱内，且调速器箱固定安装在支架上，反应器内设有污泥回流管，污泥回流管上设有流量计，支架底部设有进水管、曝气管和污泥回流管，曝气管一端连接曝气头，曝气管另一端连接空气泵，进水管、曝气管和排污管上均设有球阀，排污口连接排污管，反应器分别连接进水管、排污管和污泥回流管。
进一步的，所述的反应器采用有机玻璃。
进一步的，所述的曝气头采用砂头曝气。
进一步的，所述的支架采用角钢支架。
进一步的，所述的流量计采用气体流量计和液体流量计。
本发明的工作原理为：接种污泥通过污泥回流管加入反应器，污水通过进水管加入反应器;开启搅拌装置可将泥水混合均匀，实现厌氧污水处理过程;开启曝气系统可实现曝气充氧目的，同时也兼具搅拌作用，实现污水的好氧处理过程;停止搅拌、停止曝气后，泥水由于密度不同会发生分离，污泥逐步下沉至反应器底部，清水位于反应器上部，实现污水处理之沉淀过程;清水可通过3个不同高度的排水口排出，即实现排水过程。
采用上述结构后，本发明的有益效果为：它工艺流程简单，运行维护量小，投资省，占地少，SBR系统除预处理外，只有反应池一个处理单元，日常维护管理非常简便，如能实现自控，则操作量也非常少，运行稳定，操作灵活，通过合理调节运行周期及运行程序，易于使系统运行稳定，并获得高质量的出水，另外，适当改变运行周期及运行程序，还可以同时实现脱氮除磷。
