申请日2016.08.24
公开(公告)日2016.12.14
IPC分类号C02F9/04
摘要
本发明涉及一种处理装置，尤其涉及一种养殖场高浓度废水高效处理装置。本发明要解决的技术问题是提供一种处理废水更方便、提高处理效率、减少劳动强度的养殖场高浓度废水高效处理装置。为了解决上述技术问题，本发明提供了这样一种养殖场高浓度废水高效处理装置，包括有推车、左支架、混料箱、右支架、喷头、水泵Ⅱ、软管Ⅱ、电磁铁、铁块、弹簧、进料斗、支杆Ⅰ、处理箱、滤网、阀门Ⅰ、水泵Ⅰ和软管Ⅰ，推车上从左至右依次设有左支架、混料箱和右支架，左支架左侧设有喷头，混料箱内底部右侧设有水泵Ⅱ，水泵Ⅱ与喷头之间连接有软管Ⅱ。本发明达到了处理废水更方便、提高处理效率、减少劳动强度的效果。

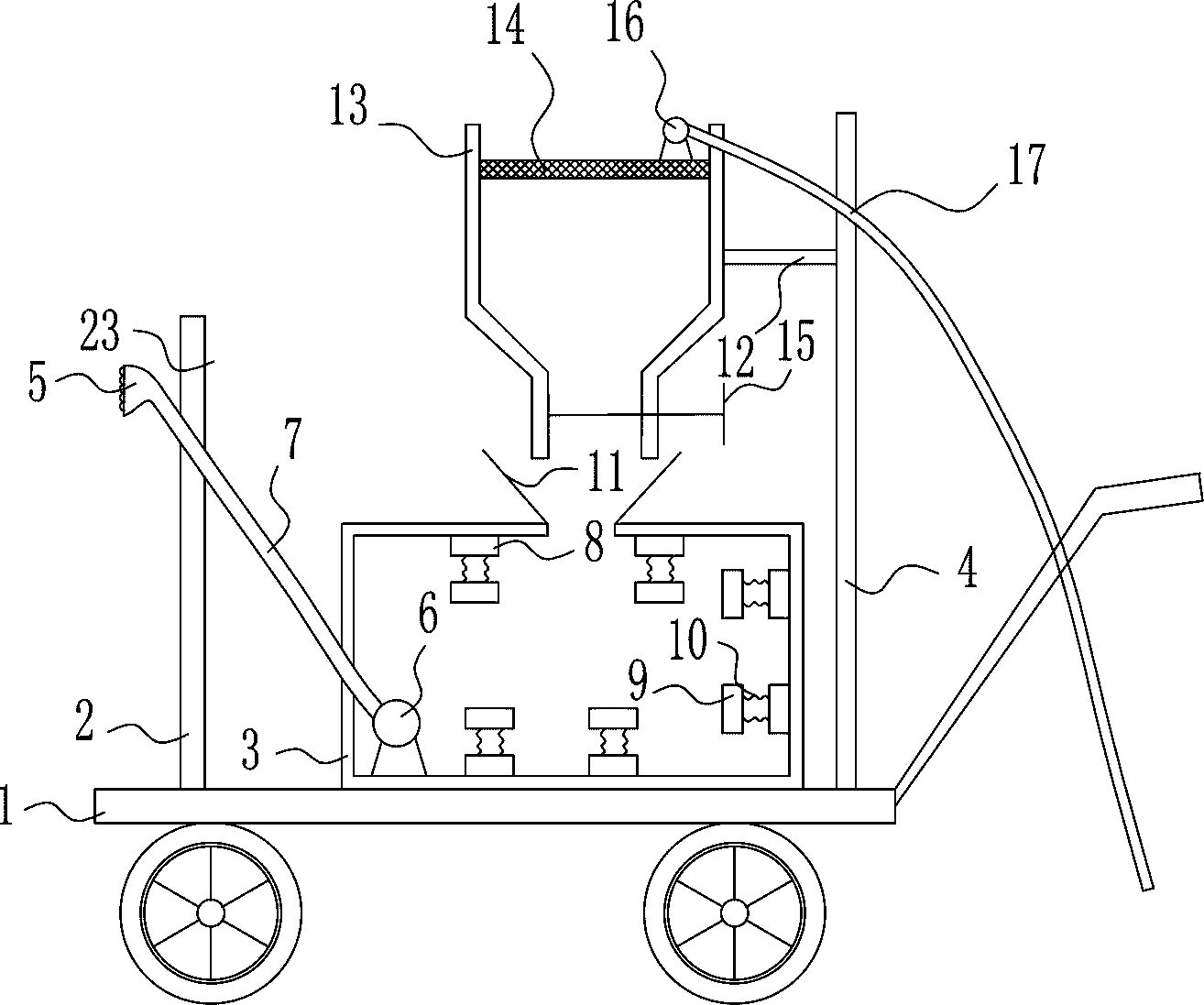

摘要附图
权利要求书
1.一种养殖场高浓度废水高效处理装置，其特征在于，包括有推车(1)、左支架(2)、混料箱(3)、右支架(4)、喷头(5)、水泵Ⅱ(6)、软管Ⅱ(7)、电磁铁(8)、铁块(9)、弹簧(10)、进料斗(11)、支杆Ⅰ(12)、处理箱(13)、滤网(14)、阀门Ⅰ(15)、水泵Ⅰ(16)和软管Ⅰ(17)，推车(1)上从左至右依次设有左支架(2)、混料箱(3)和右支架(4)，左支架(2)左侧设有喷头(5)，混料箱(3)内底部右侧设有水泵Ⅱ(6)，水泵Ⅱ(6)与喷头(5)之间连接有软管Ⅱ(7)，混料箱(3)内均匀间隔的设置有电磁铁(8)，电磁铁(8)上方设有铁块(9)，铁块(9)与电磁铁(8)之间连接有弹簧(10)，混料箱(3)顶部中间设有混料斗，右支架(4)的左侧连接有支杆Ⅰ(12)，支杆Ⅰ(12)的左端连接有处理箱(13)，处理箱(13)位于混料箱(3)的正上方，处理箱(13)底部设有阀门Ⅰ(15)，处理箱(13)内上部设有滤网(14)，滤网(14)上设有水泵Ⅰ(16)，水泵Ⅰ(16)上连接有软管Ⅰ(17)。
2.根据权利要求1所述的一种养殖场高浓度废水高效处理装置，其特征在于，还包括有电动绕线轮(18)和拉线(19)，右支架(4)的右侧顶部设有电动绕线轮(18)，电动绕线轮(18)上绕有拉线(19)，拉线(19)并与软管Ⅰ(17)连接。
3.根据权利要求1所述的一种养殖场高浓度废水高效处理装置，其特征在于，还包括有支杆Ⅱ(23)、消毒液箱(20)、软管Ⅲ(21)和阀门Ⅱ(22)，左支架(2)右侧上部连接有支杆Ⅱ(23)，支杆Ⅱ(23)右端安装有消毒液箱(20)，消毒液箱(20)的右侧底部设有软管Ⅲ(21)，软管Ⅲ(21)上设有阀门Ⅱ(22)，软管Ⅲ(21)位于进料斗(11)的左上方。
说明书
一种养殖场高浓度废水高效处理装置
技术领域
本发明涉及一种处理装置，尤其涉及一种养殖场高浓度废水高效处理装置。
背景技术
养殖，培育和繁殖(水产动植物)。养殖包括家畜养殖，家禽养殖，水产养殖，特种养殖，蟾蜍养殖几大类。
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
废水处理法是将废水中所含的污染物质分离出来，或将其转化为无害物质，从而使废水得到净化的方法。
目前的人工处理存在处理废水不方便、处理效率低、劳动强度大的缺点，因此亟需研发一种处理废水更方便、提高处理效率、减少劳动强度的养殖场高浓度废水高效处理装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前的人工处理废水不方便、处理效率低、劳动强度大的缺点，本发明要解决的技术问题是提供一种处理废水更方便、提高处理效率、减少劳动强度的养殖场高浓度废水高效处理装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种养殖场高浓度废水高效处理装置，包括有推车、左支架、混料箱、右支架、喷头、水泵Ⅱ、软管Ⅱ、电磁铁、铁块、弹簧、进料斗、支杆Ⅰ、处理箱、滤网、阀门Ⅰ、水泵Ⅰ和软管Ⅰ，推车上从左至右依次设有左支架、混料箱和右支架，左支架左侧设有喷头，混料箱内底部右侧设有水泵Ⅱ，水泵Ⅱ与喷头之间连接有软管Ⅱ，混料箱内均匀间隔的设置有电磁铁，电磁铁上方设有铁块，铁块与电磁铁之间连接有弹簧，混料箱顶部中间设有混料斗，右支架的左侧连接有支杆Ⅰ，支杆Ⅰ的左端连接有处理箱，处理箱位于混料箱的正上方，处理箱底部设有阀门Ⅰ，处理箱内上部设有滤网，滤网上设有水泵Ⅰ，水泵Ⅰ上连接有软管Ⅰ。
优选地，还包括有电动绕线轮和拉线，右支架的右侧顶部设有电动绕线轮，电动绕线轮上绕有拉线，拉线并与软管Ⅰ连接。
优选地，还包括有支杆Ⅱ、消毒液箱、软管Ⅲ和阀门Ⅱ，左支架右侧上部连接有支杆Ⅱ，支杆Ⅱ右端安装有消毒液箱，消毒液箱的右侧底部设有软管Ⅲ，软管Ⅲ上设有阀门Ⅱ，软管Ⅲ位于进料斗的左上方。
工作原理：当要对养殖场内的高浓度废水进行处理时，首先将推车推到废水池旁，人工将软管Ⅰ放入废水池内，控制水泵Ⅰ抽水，废水池内的水通过软管Ⅰ和滤网流入处理箱内，滤网对废水池内的水进行过滤。将阀门Ⅰ打开，过滤好的水将流入混料箱内，再启动电磁铁通电，电磁铁通电将铁块吸住，弹簧压缩，再将电磁铁断电，弹簧将铁块弹开，反复启动电磁铁通断电，在弹簧的弹力作用下铁块将对混料箱内的水进行拌匀。当混料箱内的水拌均后，关闭电磁铁，将推车推到要浇水的农作物旁，然后控制水泵Ⅱ抽水，混料箱内的水通过软管Ⅱ从喷头喷出，给农作物浇水。使用本装置从而达到了循环利用水资源，促进农作物生长的效果。
因为还包括有电动绕线轮和拉线，右支架的右侧顶部设有电动绕线轮，电动绕线轮上绕有拉线，拉线并与软管Ⅰ连接，启动电动绕线轮顺时针转动，电动绕线轮顺时针转动通过拉线带动软管Ⅰ向下运动，当软管Ⅰ向下运动到废水池底部时，关闭电动绕线轮。达到了方便快捷的作用。
因为还包括有支杆Ⅱ、消毒液箱、软管Ⅲ和阀门Ⅱ，左支架右侧上部连接有支杆Ⅱ，支杆Ⅱ的右端安装有消毒液箱，消毒液箱的右侧底部设有软管Ⅲ，软管Ⅲ上设有阀门Ⅱ，软管Ⅲ位于进料斗的左上方，打开阀门Ⅱ，消毒液箱内的消毒液通过软管Ⅲ和进料斗流入混料箱内，消毒液能对混料箱内的水消毒。
(3)有益效果
本发明达到了处理废水更方便、提高处理效率、减少劳动强度的效果。
