申请日2016.07.29
公开(公告)日2016.10.12
IPC分类号C02F11/12; C02F11/14
摘要
本发明提供了一种净水厂污泥处理系统及其处理方法，所述处理系统包括调节罐、加药设备、浓缩罐、储泥罐、压滤机和干燥器;所述调节罐、浓缩罐、储泥罐、压滤机和干燥器通过管道依次相连接，所述加药设备通过管道与浓缩罐和压滤机相连接。本发明所述的净水厂污泥处理系统及其处理方法能够有效对净水厂污泥进行处理处置，达到污泥的减量化、资源化，及净水厂生产废水的零排放，同时本发明还具有节水减排、污泥再利用和杜绝二次污染的优点。
权利要求书

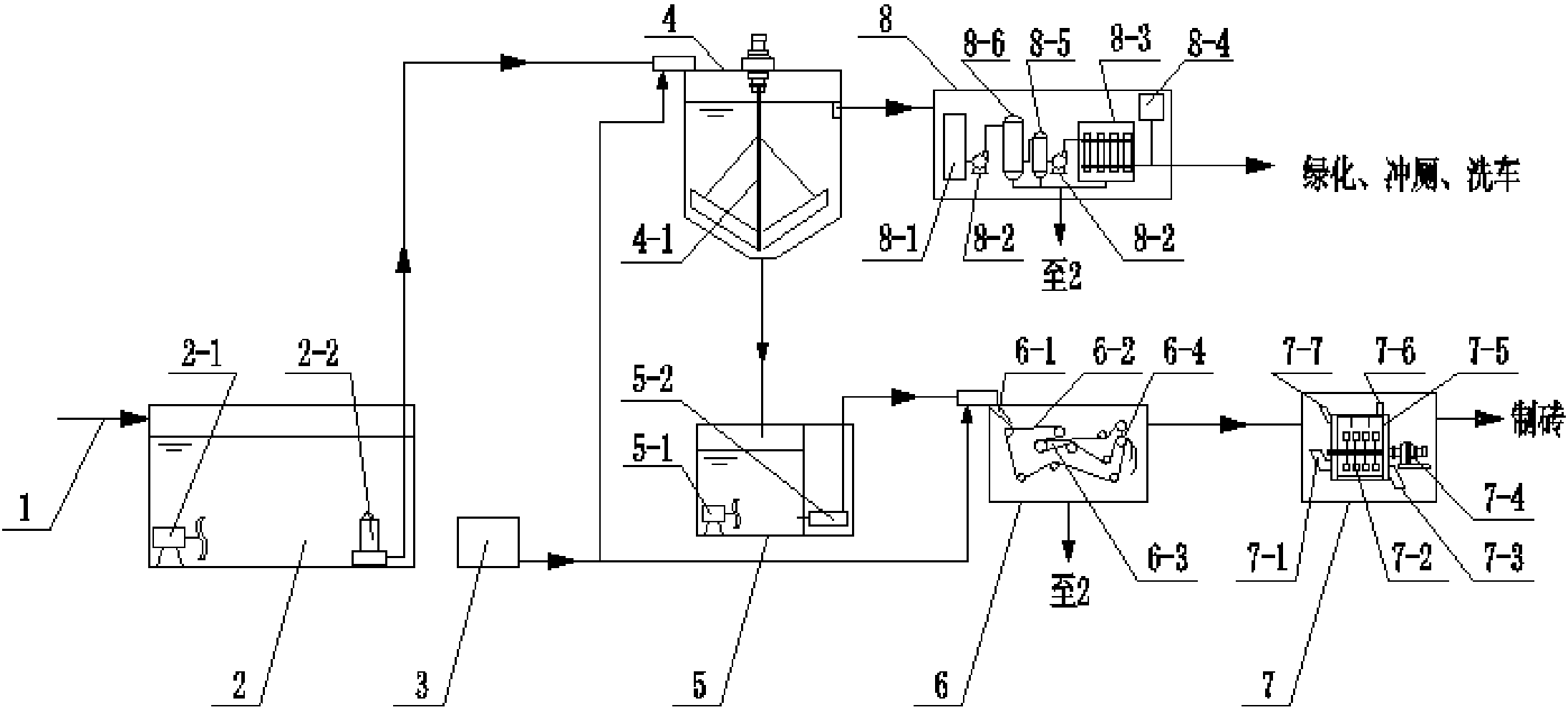

1.一种净水厂污泥处理系统，其特征在于：所述处理系统包括调节罐、加药设备、浓缩罐、储泥罐、压滤机和干燥器;所述调节罐、浓缩罐、储泥罐、压滤机和干燥器通过管道依次相连接，所述加药设备通过管道与浓缩罐和压滤机相连接。
2.根据权利要求1所述的净水厂污泥处理系统，其特征在于：所述处理系统还包括污水处理设备，所述污水处理设备通过管道与浓缩罐相连接。
3.根据权利要求2所述的净水厂污泥处理系统，其特征在于：所述调节罐内设置有第一潜水搅拌机和第一污泥泵，所述储泥罐内设置有第二潜水搅拌机和第二污泥泵，所述浓缩罐内设置有污泥浓缩刮泥机，所述压滤机包括前段设置的重力脱水区和后段设置的压榨脱水区。
4.根据权利要求3所述的净水厂污泥处理系统，其特征在于：所述干燥器包括壳体，所述壳体的内部设置有搅拌桨，外部设置有用于驱动搅拌桨旋转的动力部件，所述壳体的侧壁分别设置有高温空气进口、高温空气出口、湿污泥进口和干污泥出口。
5.根据权利要求2所述的净水厂污泥处理系统，其特征在于：所述污水处理设备包括通过管道依次连接的中间水箱、增压水泵、机械过滤器、精密过滤器、超滤器和臭氧机。
6.根据权利要求2所述的净水厂污泥处理系统，其特征在于：所述压滤机的底部通过管道与调节罐连通。
7.根据权利要求4所述的净水厂污泥处理系统，其特征在于：所述壳体的表面设置有隔热层。
8.一种权利要求1-7中任一项所述的净水厂污泥处理系统的处理方法，其特征在于：所述处理方法包括如下步骤：
(1)污泥调质调量：将净水厂污泥废水输送至调节罐中，启动第一潜水搅拌机对其进行调质调量;
(2)污泥浓缩：启动第一污泥泵将经过步骤(1)处理的净水厂污泥废水输送至浓缩罐中，启动加药设备向浓缩罐内输送絮凝剂，同时启动污泥浓缩刮泥机使絮凝剂与经过步骤(1)处理的净水厂污泥废水充分混合后得到浓缩污泥，之后将浓缩罐底部得到的浓缩污泥通过管道输送至储泥罐中，同时启动第二潜水搅拌机防止浓缩污泥沉降板结;
(3)污泥压滤：启动第二污泥泵将储泥罐中的浓缩污泥输送至压滤机中，同时启动加药设备向压滤机输送絮凝剂，浓缩污泥与絮凝剂混合后进入压滤机中，先后经过重力脱水区和压榨脱水区进行脱水，产生的压滤水输送至调节罐中;
(4)污泥干化：将脱水后的污泥由湿污泥进口进入干燥器内，经过干燥器内的高温空气干化后，由干污泥出口排出;
(5)浓缩出水处理：将浓缩罐上部浓缩后的上清水输送至污水处理设备中的中间水箱中，之后由增压水泵依次输送至机械过滤器、精密过滤器、超滤器中进行处理，经过处理的产水经臭氧机制出的臭氧消毒后排出，同时将机械过滤器、精密过滤器、超滤器产生的反冲洗水输送至调节罐中。
9.根据权利要求8所述的净水厂污泥处理系统的处理方法，其特征在于：经过步骤(4)干化后的污泥用于制砖。
10.根据权利要求8所述的净水厂污泥处理系统的处理方法，其特征在于：所述步骤(5)中经过臭氧消毒的产水用于绿化、冲厕或洗车。
说明书
一种净水厂污泥处理系统及其处理方法
技术领域
本发明属于污泥处理领域，尤其是涉及一种净水厂污泥处理系统及其处理方法。
背景技术
我国是世界上用说量最多的国家，而水资源总量只占全球的6%，人均水资源占有量约2000立方米，在世界上名列第121位，属于中度缺水国家，是世界上13个人均水资源最贫乏的国家之一。随着我国城镇化进程的加快，城镇自来水用水量逐年上升，生活用水、工业用水、农业灌溉等用水需求剧增，水资源短缺已成为备受关注的焦点问题，这一问题制约着经济社会的发展。净水厂污泥如果不经过合理的处理处置，会成为江河湖泊水资源的重要污染源，净水厂污泥绝大部分污染物为沉淀截留的泥沙，除去生产过程中用于污泥沉淀的絮凝剂外，没有其他的化学污染物质。净水厂污泥来源于生产工艺中的沉淀池排泥和滤池反冲洗废水，经过合理处理处置后，可回收利用净水厂供水量的约5%水资源，并能实现污泥的减量化、资源化，达到净水厂污泥的零排放。因此，急需开发一种净水厂污泥处理处置的工艺设备，以达到节能减排，节约水资源，污泥再利用和杜绝二次污染的目的，实现我国城镇给水行业的可持续发展。
发明内容
有鉴于此，本发明旨在提出一种净水厂污泥处理系统及其处理方法，适用于净水厂沉淀池污泥和滤池反冲洗废水的处理处置。
为达到上述目的，本发明的技术方案是这样实现的：
一种净水厂污泥处理系统，包括调节罐、加药设备、浓缩罐、储泥罐、压滤机和干燥器;所述调节罐、浓缩罐、储泥罐、压滤机和干燥器通过管道依次相连接，所述加药设备通过管道与浓缩罐和压滤机相连接。
进一步的，所述处理系统还包括污水处理设备，所述污水处理设备通过管道与浓缩罐相连接。
进一步的，所述调节罐内设置有第一潜水搅拌机和第一污泥泵，所述储泥罐内设置有第二潜水搅拌机和第二污泥泵，所述浓缩罐内设置有污泥浓缩刮泥机，所述压滤机包括前段设置的重力脱水区和后段设置的压榨脱水区。
进一步的，所述干燥器包括壳体，所述壳体的内部设置有搅拌桨，外部设置有用于驱动搅拌桨旋转的动力部件，所述壳体的侧壁分别设置有高温空气进口、高温空气出口、湿污泥进口和干污泥出口。
进一步的，所述污水处理设备包括通过管道依次连接的中间水箱、增压水泵、机械过滤器、精密过滤器、超滤器和臭氧机。
进一步的，所述压滤机的底部通过管道与调节罐连通。
进一步的，所述壳体表面设置有隔热层。
本发明还提供一种净水厂污泥处理方法，包括如下步骤：
(1)污泥调质调量：将净水厂污泥废水输送至调节罐中，启动第一潜水搅拌机对其进行调质调量;
(2)污泥浓缩：启动第一污泥泵将经过步骤(1)处理的净水厂污泥废水输送至浓缩罐中，启动加药设备向浓缩罐内输送絮凝剂，同时启动污泥浓缩刮泥机使絮凝剂与经过步骤(1)处理的净水厂污泥废水充分混合后得到浓缩污泥，之后将浓缩罐底部得到的浓缩污泥通过管道输送至储泥罐中，同时启动第二潜水搅拌机防止浓缩污泥沉降板结;
(3)污泥压滤：启动第二污泥泵将储泥罐中的浓缩污泥输送至压滤机中，同时启动加药设备向压滤机输送絮凝剂，浓缩污泥与絮凝剂混合后进入压滤机中，先后经过重力脱水区和压榨脱水区进行脱水，产生的压滤水输送至调节罐中;
(4)污泥干化：将脱水后的污泥由湿污泥进口进入干燥器内，经过干燥器内的高温空气干化后，由干污泥出口排出;
(5)浓缩出水处理：将浓缩罐上部浓缩后的上清水输送至污水处理设备中的中间水箱中，之后由增压水泵依次输送至机械过滤器、精密过滤器、超滤器中进行处理，经过处理的产水经臭氧机制出的臭氧消毒后排出，同时将机械过滤器、精密过滤器、超滤器产生的反冲洗水输送至调节罐中。
进一步的，经过步骤(4)干化后的污泥用于制砖。
进一步的，所述步骤(5)中经过臭氧消毒的产水用于绿化、冲厕或洗车。
相对于现有技术，本发明所述的净水厂污泥处理系统及其处理方法能够有效对净水厂污泥进行处理处置，达到污泥的减量化、资源化，及净水厂生产废水的零排放，同时本发明还具有节水减排、污泥再利用和杜绝二次污染的优点。
