申请日2016.09.20
公开(公告)日2017.03.22
IPC分类号F22B33/18; F23K1/00; F23K3/00; F23J15/04; F22B35/00
摘要
本发明公开了一种可用于废气废水处理的永磁槽轮运送火力发电设备，包括锅炉本体，所述锅炉本体外侧表面上设有定量槽轮旋转机构，所述锅炉本体内套装有热量传递筒体，所述热量传递筒体内底部设有燃烧槽，所述燃烧槽内侧表面固定安装有分布均匀的鼓风机，所述锅炉本体底端侧表面上设有废气出气端，所述废气出气端连接有废气回收净化机构，所述热量传递筒体与锅炉本体之间盘绕有蒸汽水管，所述蒸汽水管的出气端伸出锅炉本体上表面，所述蒸汽水管的出气端设有变速涡轮增压出气机构，所述锅炉本体外设有控制器。本发明的有益效果是，结构简单，实用性强。
权利要求书

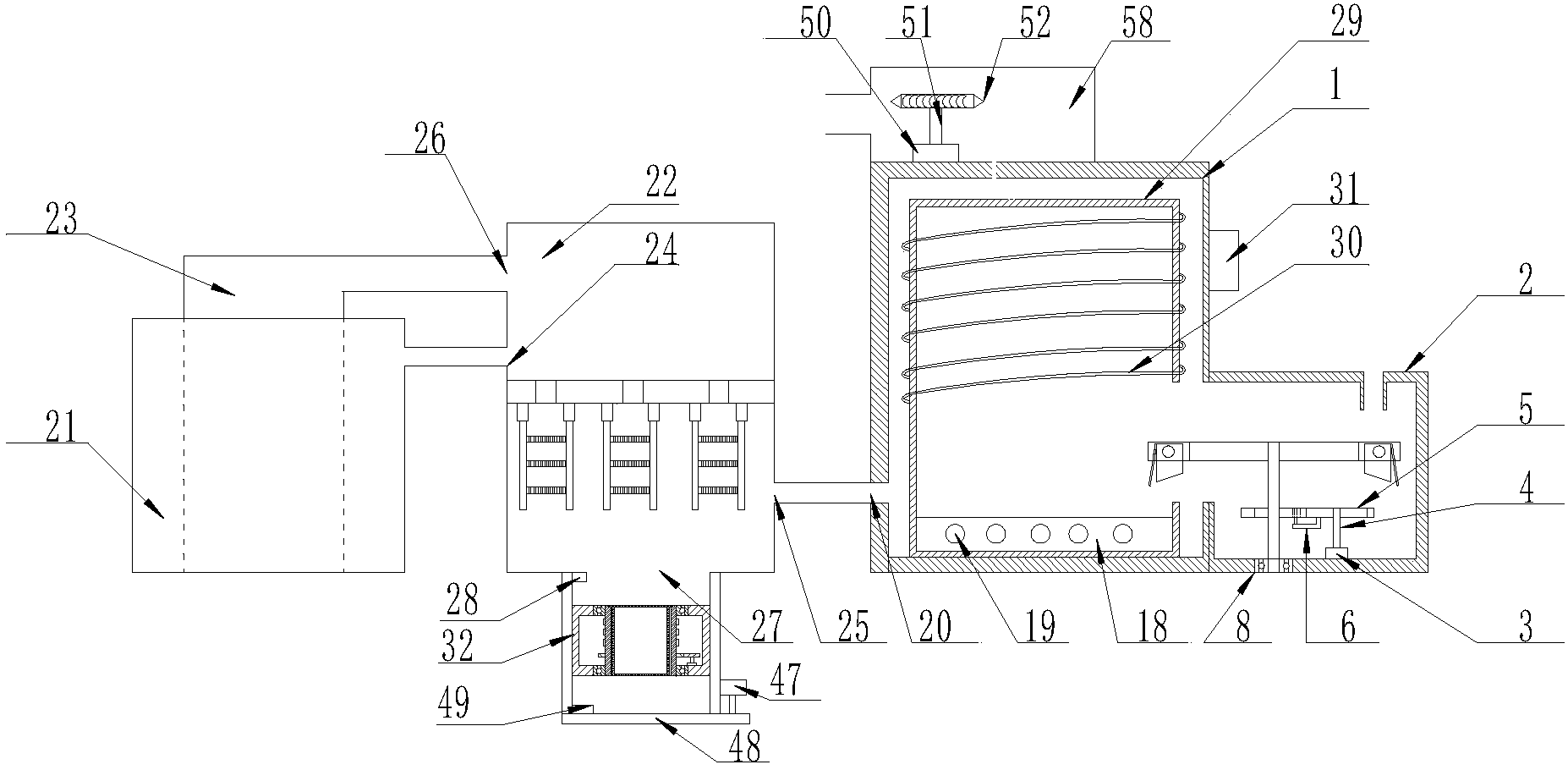

1.一种可用于废气废水处理的永磁槽轮运送火力发电设备，包括锅炉本体(1)，其特征在于，所述锅炉本体(1)外侧表面上设有定量槽轮旋转机构，所述定量槽轮旋转机构由固定安装在锅炉本体(1)外侧边面上的燃煤粉碎箱体(2)、固定安装在燃煤粉碎箱体(2)内下表面上且旋转端为向上的槽轮驱动电机(3)、与槽轮驱动电机(3)旋转端固定连接的驱动轴(4)、中心处与驱动轴(4)端面固定连接的缺口圆盘(5)、固定安装在缺口圆盘(5)下表起且与缺口相对应的转臂(6)、固定安装在转臂(6)上的圆柱销(7)、固定安装在燃煤粉碎箱体(2)内下表面上的旋转轴承(8)、一端插装在旋转轴承(8)内的支撑轴(9)、固定套装在支撑轴(9)上的槽轮(10)、中心处与支撑轴(9)另一端固定连接的定量旋转传送盘(11)、等角度开在定量旋转传送盘(11)边缘处的四个矩形豁口(12)、嵌装在矩形豁口(12)内两侧表面上的一组微型轴承(13)、一端分别插装在微型轴承(13)内的两根微型转轴(14)、位于矩形豁口(12)内且其两外侧表面与两根微型转轴(14)另一端固定连接的矩形定量槽(15)、开在每个矩形定量槽(15)前端的开口(16)、活动连接在开口(16)的电磁挡门(17)共同构成，所述锅炉本体(1)内套装有热量传递筒体(29)，所述热量传递筒体(29)内底部设有燃烧槽(18)，所述燃烧槽(18)内侧表面固定安装有分布均匀的鼓风机(19)，所述锅炉本体(1)底端侧表面上设有废气出气端(20)，所述废气出气端(20)连接有废气回收净化机构，所述废气回收净化机构由固定安装在锅炉本体(1)侧边地面上的废气净化溶解液储存箱体(21)、固定安装在锅炉本体(1)侧边地面上的罐体(22)、固定安装在锅炉本体(1)侧边地面且位于罐体(22)一侧的储气罐(23)、位于罐体(22)上端侧表面且与废气净化溶解液储存箱体(21)相连接的进液口(24)、位于罐体(22)底端侧表面上且与废气出气端(20)相连接的进气口(25)、位于罐体(22)顶端且与储气罐(23)相连接的出气口(26)、位于罐体(22)底端的出液口(27)、位于出液口(27)上的流量计数器一(28)、设置在出液口(27)端口处的废水微小金属分拣收集机构和设置在罐体(22)内上端的淋液盘机构共同构成，所述热量传递筒体(29)与锅炉本体(1)之间盘绕有蒸汽水管(30)，所述蒸汽水管(30)的出气端伸出锅炉本体(1)上表面，所述蒸汽水管(30)的出气端设有变速涡轮增压出气机构，所述锅炉本体(1)外设有控制器(31)，所述控制器(31)分别与鼓风机(19)、变速涡轮增压出气机构和废气回收净化机构电性连接。
2.根据权利要求1所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述废水微小金属分拣收集机构由侧表面固定安装在进液口(24)内侧表面上的箱体(32)、开在箱体(32)上下表面上的圆形开口(57)、固定安装在圆形开口(57)内的轴承(33)、插装在两端轴承(33)内的中心转筒(34)、插装在中心转筒(34)内的可替换的收集装置、固定套装在中心转筒(34)外表面底部的从动齿轮(35)、位于箱体(32)内底面的变频旋转电机(36)、固定套装在变频旋转电机(36)旋转端上且与从动齿轮(35)相咬合的主动齿轮(56)、固定安装在中心转筒(34)且均匀分布在其表面上的永磁吸铁块(37)和位于出液口(27)端口处的活动挡板机构共同构成。
3.根据权利要求2所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述收集装置由位于中心转筒(34)内上端侧表面上且向侧表面内凹陷的矩形卡槽(38)和插装与中心转筒(34)内且端口处带有矩形卡扣(39)的圆筒型收集筒(40)共同构成。
4.根据权利要求1所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述淋液盘机构由边沿侧表面固定安装在罐体(22)内的圆形淋液板(41)、均匀开在圆形淋液板(41)的多个圆孔(42)、固定安装在圆形淋液板(41)下表面上且与圆孔(42)一一对应的机械分离板机构共同构成。
5.根据权利要求4所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述机械分离板机构固定安装在圆形淋液板(41)下表面上且伸缩端向下的一组微型推动直线电机(43)，一端与两个微型推动直线电机(43)伸缩端固定连接且相互平行的两个竖直拉杆(44)、固定安装在两个竖直拉杆(44)上且从上至下依次排列的三个分离板(45)、开在每个分离板(45)上的分离孔(46)共同构成。
6.根据权利要求1所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述活动挡板机构由位于固定安装在管体端口处且旋转端为水平的旋转电机(47)、边沿处与旋转电机(47)旋转端固定连接的挡盖(48)和固定安装在管体端口处的流量计数器二(49)共同构成。
7.根据权利要求1所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述变速涡轮增压出气机构由与蒸汽水管(30)的出气端相连接且水平放置的涡轮安装箱体(58)、位于涡轮安装箱体(58)内且驱动轴向上的变速涡轮驱动装置(50)和与涡轮驱动装置(51)的驱动轴固定连接的涡轮(52)共同构成。
8.根据权利要求1所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述蒸汽水管(30)的底端进水管与市用水管道相连接。
9.根据权利要求1所述的一种可用于废气废水处理的永磁槽轮运送火力发电设备，其特征在于，所述控制器(31)上设有工业用电接口(53)和电容触摸屏(54)，所述控制器(31)内设有PLC系统(55)。
说明书
一种可用于废气废水处理的永磁槽轮运送火力发电设备
技术领域
本发明涉及环保设备，特别是一种可用于废气废水处理的永磁槽轮运送火力发电设备。
背景技术
对单通道采样装置来说，最大的问题在于每个测孔处甚至所有测孔处的网格点上取样只能依次进行，而不能实现所有网格点的同时取样，严重影响测量的精度，还带来工作量大、操作不便等问题，同时，将冷凝水用高温泵压回锅炉，将蒸汽排放掉，如不排放蒸汽会因回水管道憋压大大降低换热效果而影响生产工艺温度和生产效率，大大浪费了资源，也污染了环境。
发明内容
本发明的目的是为了解决上述问题，设计了一种可用于废气废水处理的永磁槽轮运送火力发电设备。
实现上述目的本发明的技术方案为，一种可用于废气废水处理的永磁槽轮运送火力发电设备，包括锅炉本体，所述锅炉本体外侧表面上设有定量槽轮旋转机构，所述定量槽轮旋转机构由固定安装在锅炉本体外侧边面上的燃煤粉碎箱体、固定安装在燃煤粉碎箱体内下表面上且旋转端为向上的槽轮驱动电机、与槽轮驱动电机旋转端固定连接的驱动轴、中心处与驱动轴端面固定连接的缺口圆盘、固定安装在缺口圆盘下表起且与缺口相对应的转臂、固定安装在转臂上的圆柱销、固定安装在燃煤粉碎箱体内下表面上的旋转轴承、一端插装在旋转轴承内的支撑轴、固定套装在支撑轴上的槽轮、中心处与支撑轴另一端固定连接的定量旋转传送盘、等角度开在定量旋转传送盘边缘处的四个矩形豁口、嵌装在矩形豁口内两侧表面上的一组微型轴承、一端分别插装在微型轴承内的两根微型转轴、位于矩形豁口内且其两外侧表面与两根微型转轴另一端固定连接的矩形定量槽、开在每个矩形定量槽前端的开口、活动连接在开口的电磁挡门共同构成的，所述锅炉本体内套装有热量传递筒体，所述热量传递筒体内底部设有燃烧槽，所述燃烧槽内侧表面固定安装有分布均匀的鼓风机，所述锅炉本体底端侧表面上设有废气出气端，所述废气出气端连接有废气回收净化机构，所述废气回收净化机构由固定安装在锅炉本体侧边地面上的废气净化溶解液储存箱体、固定安装在锅炉本体侧边地面上的罐体、固定安装在锅炉本体侧边地面且位于罐体一侧的储气罐、位于罐体上端侧表面且与废气净化溶解液储存箱体相连接的进液口、位于罐体底端侧表面上且与废气出气端相连接的进气口、位于罐体顶端且与储气罐相连接的出气口、位于罐体底端的出液口、位于出液口上的流量计数器一、设置在出液口端口处的废水微小金属分拣收集机构和设置在罐体内上端的淋液盘机构共同构成的，所述热量传递筒体与锅炉本体之间盘绕有蒸汽水管，所述蒸汽水管的出气端伸出锅炉本体上表面，所述蒸汽水管的出气端设有变速涡轮增压出气机构，所述锅炉本体外设有控制器，所述控制器分别与鼓风机、变速涡轮增压出气机构和废气回收净化机构电性连接。
所述废水微小金属分拣收集机构由侧表面固定安装在进液口内侧表面上的箱体、开在箱体上下表面上的圆形开口、固定安装在圆形开口内的轴承、插装在两端轴承内的中心转筒、插装在中心转筒内的可替换的收集装置、固定套装在中心转筒外表面底部的从动齿轮、位于箱体内底面的变频旋转电机、固定套装在变频旋转电机旋转端上且与从动齿轮相咬合的主动齿轮、固定安装在中心转筒且均匀分布在其表面上的永磁吸铁块和位于出液口端口处的活动挡板机构共同构成的。
所述收集装置由位于中心转筒内上端侧表面上且向侧表面内凹陷的矩形卡槽和插装与中心转筒内且端口处带有矩形卡扣的圆筒型收集筒共同构成的。
所述淋液盘机构由边沿侧表面固定安装在罐体内的圆形淋液板、均匀开在圆形淋液板的多个圆孔、固定安装在圆形淋液板下表面上且与圆孔一一对应的机械分离板机构共同构成的。
所述机械分离板机构固定安装在圆形淋液板下表面上且伸缩端向下的一组微型推动直线电机，一端与两个微型推动直线电机伸缩端固定连接且相互平行的两个竖直拉杆、固定安装在两个竖直拉杆上且从上至下依次排列的三个分离板、开在每个分离板上的分离孔共同构成的。
所述活动挡板机构由位于固定安装在管体端口处且旋转端为水平的旋转电机、边沿处与旋转电机旋转端固定连接的挡盖和固定安装在管体端口处的流量计数器二共同构成的。
所述变速涡轮增压出气机构由与蒸汽水管的出气端相连接且水平放置的涡轮安装箱体、位于涡轮安装箱体内且驱动轴向上的变速涡轮驱动装置和与涡轮驱动装置的驱动轴固定连接的涡轮共同构成的。
所述蒸汽水管的底端进水管与市用水管道相连接。
所述控制器上设有工业用电接口和电容触摸屏，所述控制器内设有PLC系统。
利用本发明的技术方案制作的一种可用于废气废水处理的永磁槽轮运送火力发电设备，可实现对电站锅炉进行多通道烟气采样的功能，又能针对单点进行烟气采样，对节能减排、环境保护等方面有着现实深远意义。
