申请日2016.08.25
公开(公告)日2017.01.25
IPC分类号G01N1/14
摘要
本实用新型属于电力线路设施技术领域，公开了一种污水检测取样设备，它包括架接管，所述架接管的一端设有相互连通的吸管，另一端与连通瓶连接;所述连通瓶上与架接管相对的一侧设有通过进气管连接的压缩缸，下面设有取样瓶;所述压缩缸内设有通过弹簧弹性连接的活塞;所述压缩缸的下面设有与缸内连通的出气管;所述进气管和出气管内分别设有止回阀。本实用新型通过架接管和吸管可以对河流中的任意位置进行取样，可以使样品更加准确化、有效的解决了现有技术存在河水取样不方便、取样误差大、危险性高的技术问题。

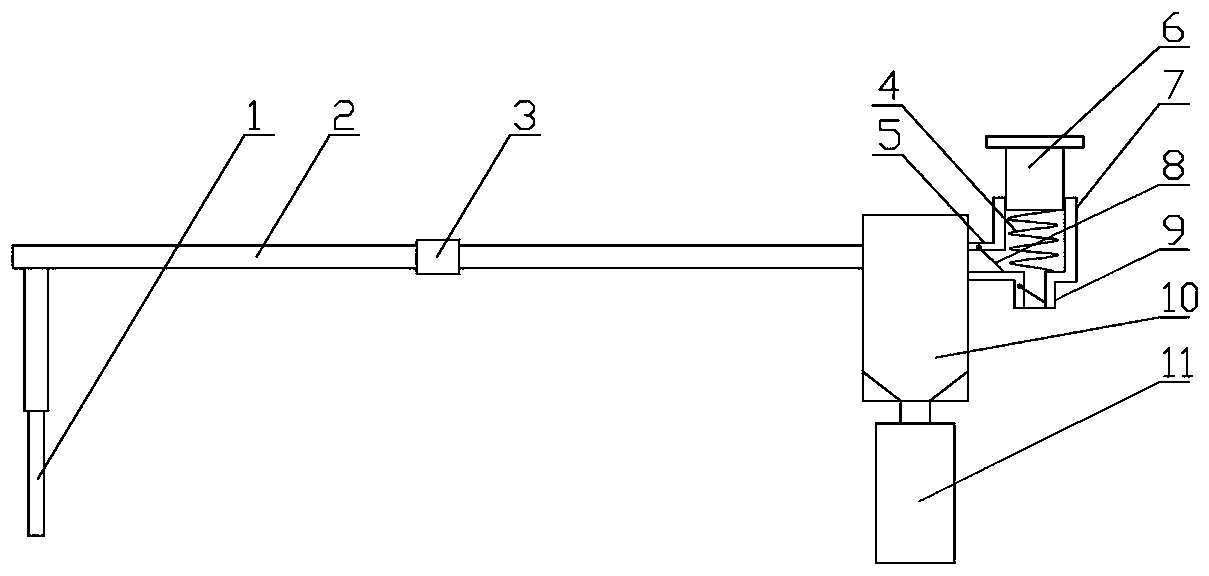

摘要附图
权利要求书
1.一种污水检测取样设备，它包括架接管(2)，其特征是所述架接管(2)的一端设有相互连通的吸管(1)，另一端与连通瓶(10)连接;所述连通瓶(10)上与架接管(2)相对的一侧设有通过进气管(5)连接的压缩缸(7)，下面设有取样瓶(11);所述压缩缸(7)内设有通过弹簧(4)弹性连接的活塞(6);所述压缩缸(7)的下面设有与缸内连通的出气管(9);所述进气管(5)和出气管(9)内分别设有止回阀(8)。
2.根据权利要求1所述的一种污水检测取样设备，其特征是所述架接管(2)设有多根，通过连接头(3)互相连接并连通。
3.根据权利要求1所述的一种污水检测取样设备，其特征是所述吸管(1)的外表面设有刻度尺或彩色条纹。
说明书
一种污水检测取样设备
技术领域
本实用新型属于环保检测技术领域，涉及一种污水检测取样设备。
背景技术
随着社会的发展，环境污染带来的负面影响日益突出，尤其是水污染,工厂向河中偷排污水的事件时有发生，需要对河水不定期取样检测。
河水取样时，用一个空器皿在河边多处灌装采集。这种取样方法及用具虽然简单，但是存在弊端：1.作业人员到河边取样，并且将手向里伸，河边湿滑，容易滑倒跌入河中，具有较高的危险性;2.取样地点仅限于河边，而河边与河中心的水流速不一样，所以样品与实际差异较大;3.取样地点仅限于河流表面，而污染物的密度可能较大都在下层，样品与实际差异进一步增大。
发明内容
本实用新型的目的是解决现有技术存在河水取样不方便、取样误差大、危险性高的技术问题，提供一种污水检测取样设备，以克服现有技术的不足。
为了实现上述目的，本实用新型一种污水检测取样设备，它包括架接管，其要点是所述架接管的一端设有相互连通的吸管，另一端与连通瓶连接;所述连通瓶上与架接管相对的一侧设有通过进气管连接的压缩缸，下面设有取样瓶;所述压缩缸内设有通过弹簧弹性连接的活塞;所述压缩缸的下面设有与缸内连通的出气管;所述进气管和出气管内分别设有止回阀。
所述架接管设有多根，通过连接头互相连接并连通。
所述吸管的外表面设有刻度尺或彩色条纹,根据表面指示，判断吸管的入水深度。
所述进气管和出气管内的止回阀只能单向转动，按下活塞时，压缩缸内体积变小，空气经过出气管排出，松开后，弹簧将活塞复位，压缩缸内气压变小，连通瓶和架接管内的气体经过进气管进入，随着多次按压，最终将检测水吸入取样瓶。
本实用新型通过架接管和吸管可以对河流中的任意位置进行取样，可以使样品更加准确化、有效的解决了现有技术存在河水取样不方便、取样误差大、危险性高的技术问题。
