申请日2016.07.30
公开(公告)日2017.03.15
IPC分类号C02F11/00; C02F11/06; C02F11/04
摘要
本实用新型公开了一种市政地下道污泥处理装置，主要包括装置本体、沼气池、搅拌桨、水解酸化池、清水层、反应器、有机化学溶液、吸污泵、电解槽、电化学氧化池、震荡器和污泥层组成，所述电机与吸污泵电性连接;所述吸污泵与电化学氧化池固定连接;所述电化学氧化池内设置电解槽;所述电解槽内部设置有有机化学溶液;所述电化学氧化池与水解酸化池固定连接;所述水解酸化池底端固定震荡器;所述水解酸化池底部设置污泥层;所述污泥层上部设置清水层;所述水解酸化池左壁设置反应器;所述水解酸化池与沼气池固定连接;所述沼气池内部设置有搅拌桨。该实用新型的有益效果是合理运用地下道污泥制造沼气，节约资源、有利环保。
权利要求书
1.一种市政地下道污泥处理装置，包括装置本体(1)、沼气池(2)、搅拌桨(3)、排气管(4)、压力表(5)、输泥管(6)、水解酸化池(7)、清水层(8)、反应器(9)、有机化学溶液(10)、电机(11)、阀门(12)、地下管(13)、吸污泵(14)、电解槽(15)、电化学氧化池(16)、震荡器(17)和污泥层(18)组成，其特征在于：所述装置本体(1)左端设置电机(11);所述电机(11)与吸污泵(14)电性连接;所述吸污泵(14)设置阀门(12);所述吸污泵(14)下端与地下管(13)固定连接;所述吸污泵(14)与电化学氧化池(16)固定连接;所述电化学氧化池(16)内设置电解槽(15);所述电解槽(15)内部设置有有机化学溶液(10);所述电化学氧化池(16)与水解酸化池(7)固定连接;所述水解酸化池(7)底端固定震荡器(17);所述水解酸化池(7)底部设置污泥层(18);所述污泥层(18)上部设置清水层(8);所述水解酸化池(7)左壁设置反应器(9);所述水解酸化池(7)与沼气池(2)固定连接;所述沼气池(2)内部设置有搅拌桨(3);所述沼气池(2)上端与排气管(4)固定连接;所述排气管(4)与压力表固定连接。
2.根据权利要求1所述的市政地下道污泥处理装置，其特征在于：所述水解酸化池(7)通过输泥管(6)与沼气池(2)固定连接。
说明书
一种市政地下道污泥处理装置
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种市政地下道污泥处理装置。
背景技术
污泥处理就是对污泌泥进行浓缩、调治、脱水、稳定、干化或焚烧的加工过程。有很多种方法可以用来处理含油污泥。化学和物理的方法例如：焚烧、氯氧化、臭氧氧化和燃烧，生物的处理方法例如：生物修复、传统堆肥法等等。现在，随着技术的发展，含油污泥的低温冷处理和生物修复成为了两条有效的处理途径。
但是污泥在处理的时候比较困难，而且污泥经过干化的过程后被堆积在一起，得不到合理的利用，并浪费了资源。
因此，发明一种市政地下道污泥处理装置显得非常必要。
实用新型内容
本实用新型的目的在于提供一种市政地下道污泥处理装置，以解决上述背景技术中提出的污泥无法合理利用和浪费资源的问题。

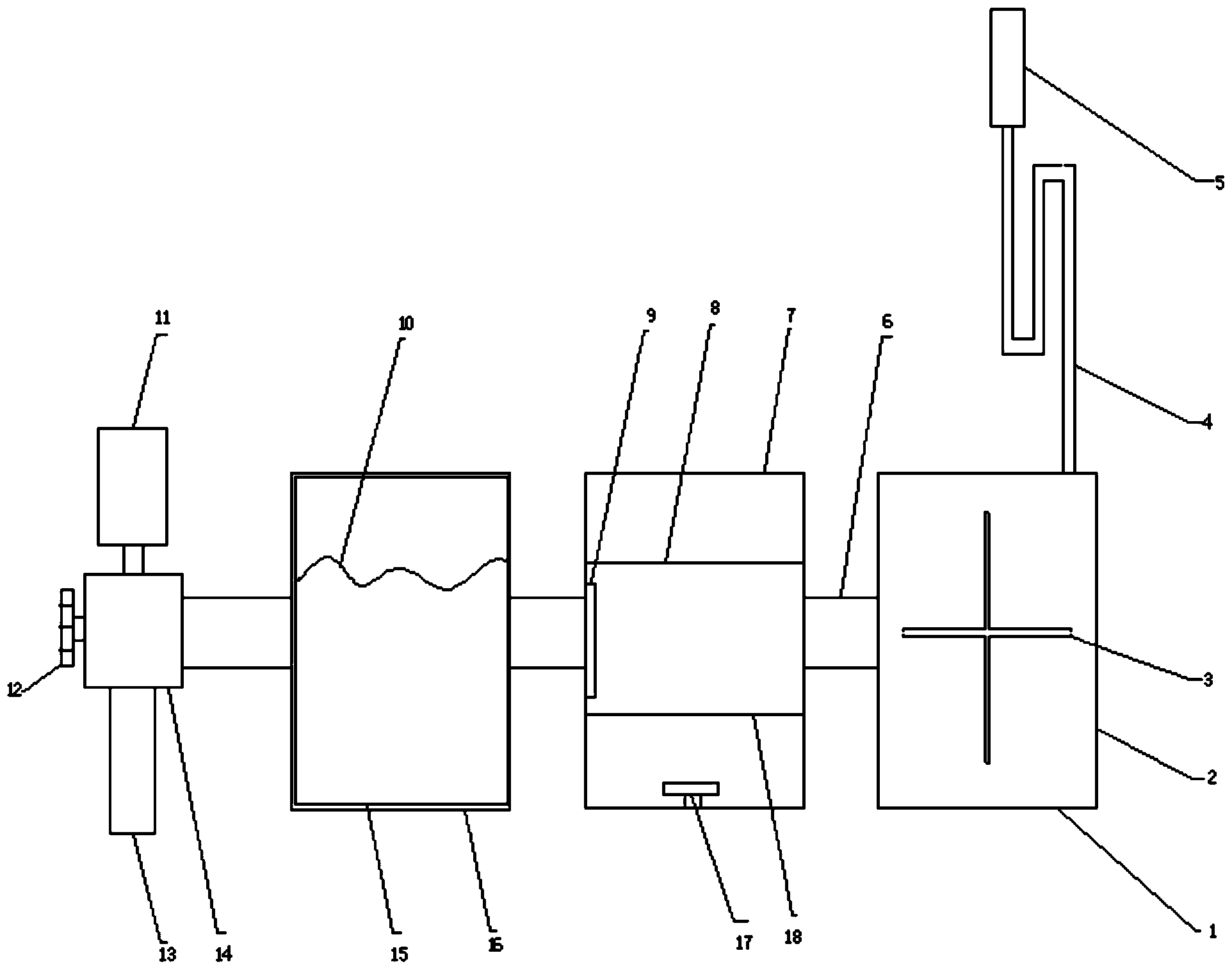

为实现上述目的，本实用新型提供如下技术方案：一种市政地下道污泥处理装置，包括装置本体、沼气池、搅拌桨、排气管、压力表、输泥管、水解酸化池、清水层、反应器、有机化学溶液、电机、阀门、地下管、吸污泵、电解槽、电化学氧化池、震荡器和污泥层组成，所述装置本体左端设置电机;所述电机与吸污泵电性连接;所述吸污泵设置阀门;所述吸污泵下端与地下管固定连接;所述吸污泵与电化学氧化池固定连接;所述电化学氧化池内设置电解槽;所述电解槽内部设置有有机化学溶液;所述电化学氧化池与水解酸化池固定连接;所述水解酸化池底端固定震荡器;所述水解酸化池底部设置污泥层;所述污泥层上部设置清水层;所述水解酸化池左壁设置反应器;所述水解酸化池与沼气池固定连接;所述沼气池内部设置有搅拌桨;所述沼气池上端与排气管固定连接;所述排气管与压力表固定连接。
进一步，所述水解酸化池通过输泥管与沼气池固定连接。
本实用新型的技术效果和优点：该市政地下道污泥处理装置，通过电机带动吸污泵吸出市政地下道里的污泥，首先进入电化学氧化池进行氧化反应，分解污泥中的微生物，接下来污泥进入水解酸化池，使水解后的污泥发酵酸化形成酸菌进入下一阶段，进入沼气池，有搅拌桨进行污泥搅拌，通过污泥发酵的酸化菌反应，不断的搅拌挥发出沼气并通过排气管输送到各个所需要沼气加热的部件上。
