申请日2016.08.26
公开(公告)日2017.04.12
IPC分类号C02F9/14; C02F103/32
摘要
本实用新型公开了一种酒厂污水新型处理装置，包括污水沉淀池、酒精提取罐、缺氧池、好氧池和活性炭吸附池;所述进料口设置在罐体的上端;所述出水口设置在罐体的下端;所述罐体内设有转轴，转轴上设有多个搅拌叶片;所述罐体上方设有旋转电机，旋转电机的输出轴与转轴连接;所述旋转电机下方设有安装座;所述罐体上设有多个定位销;所述多个定位销穿过安装座，且安装座可沿定位销向上、下滑动的设置;所述安装座与罐体之间设有固定架，固定架可转动设有两凸轮，两凸轮之间设有连杆，且连杆连接两凸轮;所述两凸轮廓曲面部分也紧抵在所述安装座的底面上。该酒厂污水新型处理装置有利于推广应用。

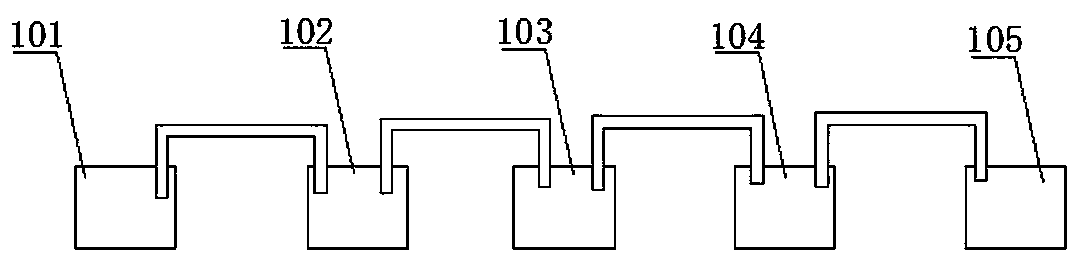

摘要附图
权利要求书
1.一种酒厂污水新型处理装置，其特征在于，包括污水沉淀池、酒精提取罐、缺氧池、好氧池和活性炭吸附池;所述污水沉淀池通过酒精提取罐的进料口连接、酒精提取罐的出水口通过管道与缺氧池连接、缺氧池与好氧池通过管道连接，好氧池与活性炭吸附池通过管道连接;所述管道上设有抽水泵;所述酒精提取罐包括罐体，罐体外的下部套设有夹套，夹套上设有第一蒸汽进入管;所述罐体底端设有第二蒸汽进入管;所述罐体上端设有排空管和酒精挥发管;所述酒精挥发管上设有冷凝器，冷凝器设有酒精输出管;所述进料口设置在罐体的上端;所述出水口设置在罐体的下端;所述罐体内设有转轴，转轴上设有多个搅拌叶片;所述罐体上方设有旋转电机，旋转电机的输出轴与转轴连接;所述旋转电机下方设有安装座;所述罐体上设有多个定位销;所述多个定位销穿过安装座，且安装座可沿定位销向上、下滑动的设置;所述安装座与罐体之间设有固定架，固定架可转动设有两凸轮，两凸轮之间设有连杆，且连杆连接两凸轮;所述两凸轮廓曲面部分也紧抵在所述安装座的底面上。
2.根据权利要求1所述的酒厂污水新型处理装置，其特征在于：所述罐体上配有蒸汽管，蒸汽管分别与第一蒸汽进入管和第二蒸汽进入管连接。
3.根据权利要求2所述的酒厂污水新型处理装置，其特征在于：所述第一蒸汽进入管上设有第一开关阀，所述第二蒸汽进入管设有第二开关阀。
说明书
一种酒厂污水新型处理装置
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种酒厂污水新型处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于食品、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前，随着食品工业的大力发展，每年排放的污水量很大，排放后的污水处理力度不够，对环境造成很大破坏，现有的酒厂污水新型处理装置多存在适用范围受限，处理效果较差，操作维护繁琐，消耗能源资源大等问题，为此，需要一种能够接上述问题的酒厂污水新型处理装置，满足实际环保工程的需要。
实用新型内容
本实用新型的目的在于提供一种酒厂污水新型处理装置，以解决现有技术的不足。
为实现本实用新型目的，采用的技术方案为：
一种酒厂污水新型处理装置，其特征在于，包括污水沉淀池、酒精提取罐、缺氧池、好氧池和活性炭吸附池;所述污水沉淀池通过酒精提取罐的进料口连接、酒精提取罐的出水口通过管道与缺氧池连接、缺氧池与好氧池通过管道连接，好氧池与活性炭吸附池通过管道连接;所述管道上设有抽水泵;所述酒精提取罐包括罐体，罐体外的下部套设有夹套，夹套上设有第一蒸汽进入管;所述罐体底端设有第二蒸汽进入管;所述罐体上端设有排空管和酒精挥发管;所述酒精挥发管上设有冷凝器，冷凝器设有酒精输出管;所述进料口设置在罐体的上端;所述出水口设置在罐体的下端;所述罐体内设有转轴，转轴上设有多个搅拌叶片;所述罐体上方设有旋转电机，旋转电机的输出轴与转轴连接;所述旋转电机下方设有安装座;所述罐体上设有多个定位销;所述多个定位销穿过安装座，且安装座可沿定位销向上、下滑动的设置;所述安装座与罐体之间设有固定架，固定架可转动设有两凸轮，两凸轮之间设有连杆，且连杆连接两凸轮;所述两凸轮廓曲面部分也紧抵在所述安装座的底面上。
进一步地，所述罐体上配有蒸汽管，蒸汽管分别与第一蒸汽进入管和第二蒸汽进入管连接。
进一步地，所述第一蒸汽进入管上设有第一开关阀，所述第二蒸汽进入管设有第二开关阀。
本实用新型的有益效果是：
一、酒厂污水首先进入污水沉淀池内，进行沉淀，再通过管道进入酒精提取罐内进行提取污水中的酒精处理，挥发的酒精经冷凝器进行液化后重新利用;酒精提取处理后的污水进入依次进入缺氧池和好氧池，对污水中的大量有机物进行分解，经过缺氧池和好氧池处理后的污水进入活性炭吸附池内进行吸附杀菌处理;通过杀菌处理后的污水进行排放。
二、通过夹套对罐体进行加热，当罐体内的酒精在加热时发生挥发，挥发后的酒精进入冷凝器，冷却后得到需要的液态酒精。
三、通过驱动其中一个凸轮旋转，由于两凸轮通过连杆连接，使两凸轮实现同步转动，从而推动旋转电机沿定位销方向向上或者向下移动，旋转电机带动转轴向上或者向下移动，实现罐体内的液体快速均匀受热，避免传统的搅拌叶片只能在罐体内的固定区域搅拌，不能很快速的使液体均匀受热的缺点。
四、在罐体底部设有第二蒸汽进入管，罐体内的酒精提取一段时间后，向第二蒸汽进入管通入蒸汽，蒸汽将罐体内的污水向上冲击，使残留的酒精进行挥发进入酒精挥发管内，再通过冷凝器冷却后得到液态酒精。
