申请日2016.08.26
公开(公告)日2016.11.16
IPC分类号C02F11/16; C02F11/18
摘要
本发明涉及一种用于污泥干化设备的观察装置，所述观察装置设于污泥干化设备的盖板上，所述盖板中心设有观察孔;所述观察装置包括视镜机构、冲洗机构和取像机构，所述视镜机构跨设于所述盖板的上部，所述视镜机构与所述观察孔配合设置;所述冲洗机构和取像机构与所述视镜机构配合设置，所述冲洗机构和取像机构连接至控制器。本发明彻底解决污泥干化处理时，必须人工现场观察的问题，无需揭盖即可了解污泥干化设备中的实时工况，提高工作效率，确保工作现场无恶臭气体跑出，改善工人的工作环境，远程监控，方便联动性高的操作的进行，拓展了污泥干化设备的应用领域。

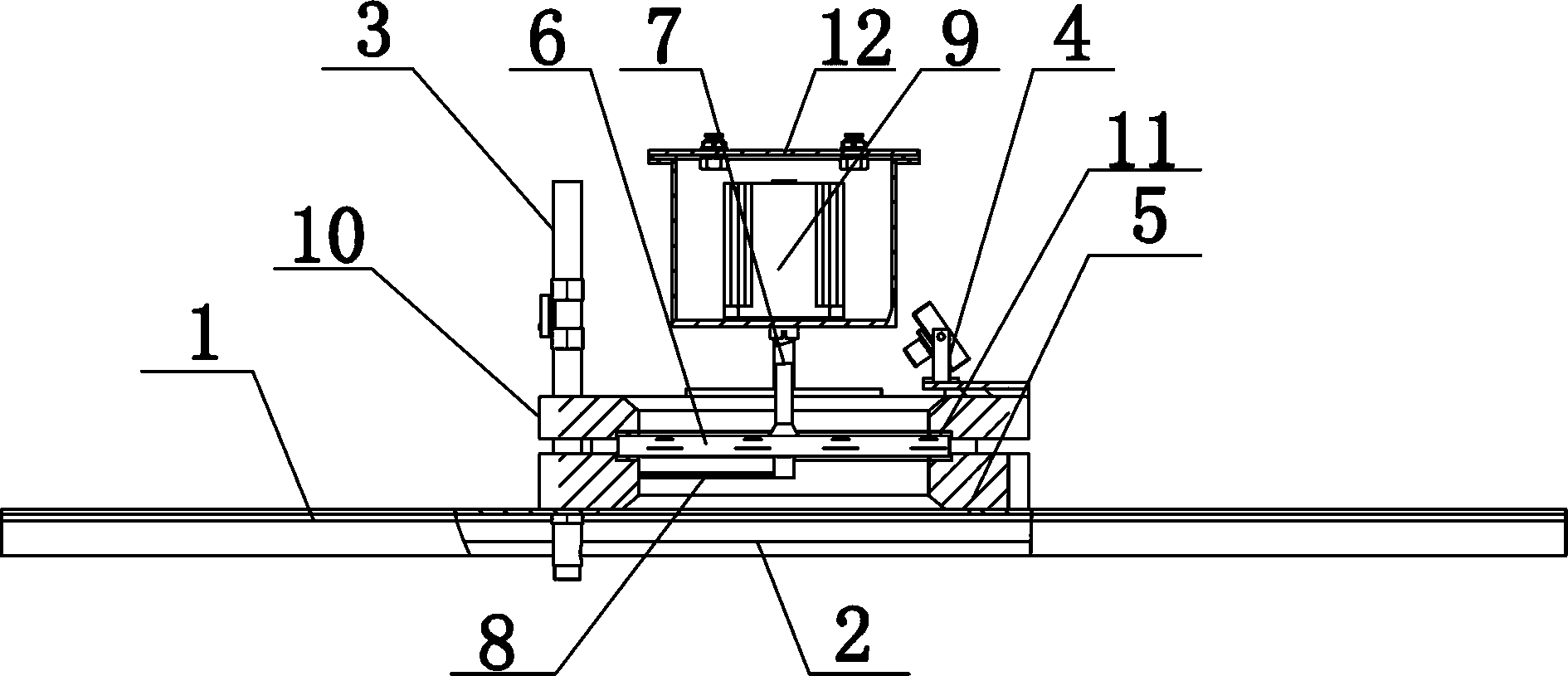

摘要附图
权利要求书
1.一种用于污泥干化设备的观察装置，其特征在于：所述观察装置设于污泥干化设备的盖板上，所述盖板中心设有观察孔;所述观察装置包括视镜机构、冲洗机构和取像机构，所述视镜机构跨设于所述盖板的上部，所述视镜机构与所述观察孔配合设置;所述冲洗机构和取像机构与所述视镜机构配合设置，所述冲洗机构和取像机构连接至控制器。
2.根据权利要求1所述的一种用于污泥干化设备的观察装置，其特征在于：所述视镜机构包括跨设于所述盖板的顶部中心的视镜座，所述视镜座内固定设有平行于盖板的视镜，所述视镜的中心轴处垂直于盖板设有刮板轴，所述视镜的下表面贴设有刮板，所述刮板轴与所述刮板连接，所述刮板轴连接至电机。
3.根据权利要求2所述的一种用于污泥干化设备的观察装置，其特征在于：所述视镜座包括对应设置的上固定座和下固定座或左固定座和右固定座，所述视镜设置在所述上固定座和下固定座或左固定座和右固定座的对应设置的直角槽内。
4.根据权利要求3所述的一种用于污泥干化设备的观察装置，其特征在于：所述视镜与所述上固定座和下固定座或左固定座和右固定座的直角槽间设有密封垫。
5.根据权利要求2所述的一种用于污泥干化设备的观察装置，其特征在于：所述电机设置在与视镜座固定连接的电机安装座上。
6.根据权利要求1所述的一种用于污泥干化设备的观察装置，其特征在于：所述冲洗机构包括冲洗头，所述冲洗头设置于所述盖板下方，所述冲洗头包括进水口和出水口，所述进水口处连接有进水管，所述出水口设置在冲洗头朝向视镜机构的一侧。
7.根据权利要求6所述的一种用于污泥干化设备的观察装置，其特征在于：所述进水管上设有控制阀，所述控制阀连接至控制器。
8.根据权利要求1所述的一种用于污泥干化设备的观察装置，其特征在于：所述取像机构包括朝向视镜机构设置的摄像头，所述摄像头通过安装座固定于视镜机构上，所述摄像头连接至控制器。
9.根据权利要求8所述的一种用于污泥干化设备的观察装置，其特征在于：所述摄像头设于所述视镜机构上方侧部。
10.根据权利要求8所述的一种用于污泥干化设备的观察装置，其特征在于：所述安装座与所述视镜机构间设有隔热层。
说明书
一种用于污泥干化设备的观察装置
技术领域
本发明属于水、废水、污水或污泥的处理处置的技术领域，特别涉及一种无需打开盖板即能清晰观察污泥干化设备中的污泥状态的用于污泥干化设备的观察装置。
背景技术
污泥干化处理中，干化设备有着非常大的作用，是污泥干化处理中的关键设备。
现有技术中，在污泥干化处理中，工作人员需要打开污泥干化设备的盖板才能观察设备内部的污泥状态，而污泥干化过程中，往往会产生大量有异味的气体，打开盖板则恶臭气体会涌出来，不仅影响工作环境、影响工作人员的身体健康，且人工操作、控制导致工作效率低下，同时，污泥干化设备也无法做到密封，限制了污泥干化设备的应用领域。
发明内容
本发明解决的技术问题是，现有技术中，在污泥干化处理中，工作人员需要打开污泥干化设备的盖板才能观察设备内部的污泥状态，而污泥干化过程中，往往会产生大量有异味的气体，而导致的打开盖板则恶臭气体会涌出来，不仅影响工作环境、影响工作人员的身体健康，且人工操作、控制导致工作效率低下，同时，污泥干化设备也无法做到密封，限制了污泥干化设备的应用领域的问题，进而提供了一种优化结构的用于污泥干化设备的观察装置。
本发明所采用的技术方案是，一种用于污泥干化设备的观察装置，所述观察装置设于污泥干化设备的盖板上，所述盖板中心设有观察孔;所述观察装置包括视镜机构、冲洗机构和取像机构，所述视镜机构跨设于所述盖板的上部，所述视镜机构与所述观察孔配合设置;所述冲洗机构和取像机构与所述视镜机构配合设置，所述冲洗机构和取像机构连接至控制器。
优选地，所述视镜机构包括跨设于所述盖板的顶部中心的视镜座，所述视镜座内固定设有平行于盖板的视镜，所述视镜的中心轴处垂直于盖板设有刮板轴，所述视镜的下表面贴设有刮板，所述刮板轴与所述刮板连接，所述刮板轴连接至电机。
优选地，所述视镜座包括对应设置的上固定座和下固定座或左固定座和右固定座，所述视镜设置在所述上固定座和下固定座或左固定座和右固定座的对应设置的直角槽内。
优选地，所述视镜与所述上固定座和下固定座或左固定座和右固定座的直角槽间设有密封垫。
优选地，所述电机设置在与视镜座固定连接的电机安装座上。
优选地，所述冲洗机构包括冲洗头，所述冲洗头设置于所述盖板下方，所述冲洗头包括进水口和出水口，所述进水口处连接有进水管，所述出水口设置在冲洗头朝向视镜机构的一侧。
优选地，所述进水管上设有控制阀，所述控制阀连接至控制器。
优选地，所述取像机构包括朝向视镜机构设置的摄像头，所述摄像头通过安装座固定于视镜机构上，所述摄像头连接至控制器。
优选地，所述摄像头设于所述视镜机构上方侧部。
优选地，所述安装座与所述视镜机构间设有隔热层。
本发明提供了一种优化结构的用于污泥干化设备的观察装置，通过将观察装置的视镜机构架设在污泥干化设备的盖板上，利用视镜机构对于污泥干化设备内部的情况做如实的反应，为视镜机构配合设置冲洗机构，冲洗机构对视镜机构进行适当的冲水，保证视镜机构的取景效果，利用取像机构对视镜机构下部的污泥干化设备内部空间进行摄像，保证工作人员能实时看到污泥干化设备内部的工作情况;本发明中，通过控制器控制冲洗机构和取像机构对视镜机构进行冲洗和取像。本发明彻底解决污泥干化处理时，必须人工现场观察的问题，无需揭盖即可了解污泥干化设备中的实时工况，提高工作效率，确保工作现场无恶臭气体跑出，改善工人的工作环境，远程监控，方便联动性高的操作的进行，拓展了污泥干化设备的应用领域。
