申请日2016.09.10
公开(公告)日2017.01.04
IPC分类号C02F9/06; B63J4/00; C02F101/30; C02F101/12
摘要
一种生活污水的电化学处理方法，包括：折流区、污水接收槽、海水泵、正电极板、负电极板、排放槽、加药箱、粉碎泵、电解槽、排放泵、缓冲区，其特点是该方法将生活污水与海水按1：20体积比混合进入电解槽进行电化学反应，电解产生的氯气与氢氧化钠生成次氯酸钠，次氯酸钠与生活污水中有机物发生氧化反应，使有机物得到降解的同时对生活污水进行杀菌消毒，达标后排入大海，本发明结构简单、密集化程度高、污水处理能力大，降解有机物和杀菌消毒在同一设备中同时进行、工艺简单、操作方便、运行稳定、费用低等优点，而且占用船舶及海洋结构体内的空间小、可靠、有效的保护了海洋环境。
权利要求书
1.一种生活污水的电化学处理方法，其特征在于：包括：折流区、污水接收槽、海水泵、正电极板、负电极板、排放槽、加药箱、粉碎泵、电解槽、排放泵、缓冲区，所述粉碎泵进口与污水接收槽出口连接。
2.根据权利要求1所述一种生活污水的电化学处理方法，其特征在于：所述电解槽进口与粉碎泵和海水泵的出口连接，电解槽出口与排放槽进口连接，排放槽出口与排放泵进口连接。
3.根据权利要求1所述一种生活污水的电化学处理方法，其特征在于：所述排放槽内设有缓冲区和数块折板相互交错设置的折流区，折流区一侧设有进水管口，缓冲区一侧设有出水管口。
4.根据权利要求1所述一种生活污水的电化学处理方法，其特征在于：所述加药箱出口与排放槽连接，将生活污水与海水按1：20体积比分别由粉碎泵和海水泵同时泵入电解槽进行电化学反应。
5.根据权利要求1所述一种生活污水的电化学处理方法，其特征在于：所述电解槽为钛合金制作的箱体，其内设有正电极板和负电极板相互交错设置的回廊结构，生活污水和海水流经回廊结构时，将电解产生的氯气在封闭的回廊结构中与氢氧化钠生成次氯酸钠，次氯酸钠随同生活污水流出电解槽。
6.根据权利要求1所述一种生活污水的电化学处理方法，其特征在于：所述次氯酸钠随同生活污水流出电解槽的出水送入排放槽进行有机物的氧化反应。
7.根据权利要求1所述一种生活污水的电化学处理方法，其特征在于：所述排放槽内设有缓冲区和由数块折板构成的折流区，折流区一侧设有进水管口，缓冲区一侧设有出水管口，电解槽出水在折流区的水力扰动下，将次氯酸钠水解释放的活性氧与生活污水中的有机物充分混合，进一步对生活污水进行有机物降解和杀菌消毒，反应完全后在缓冲区内与来自加药箱的亚硫酸钠进行还原反应以平衡尚未反应的余氯，船舶的生活污水经上述电化学处理后完全可以达到国家规定的排放标准，然后由排放泵从出水管口泵入大海。
说明书
一种生活污水的电化学处理方法
技术领域
本发明涉及水污染处理的技术领域，尤其涉及到一种生活污水的电化学处理方法。
背景技术
目前，国内外船舶在航海中产生的生活污水一般都采用生化处理达到排放标准后排入大海，生化处理工艺利用微生物降解有机物，需要连续恒定进水，所以污水处理的设备体积大，不利于人员操作，处理时间长，容易对海洋环境造成污染。
发明内容

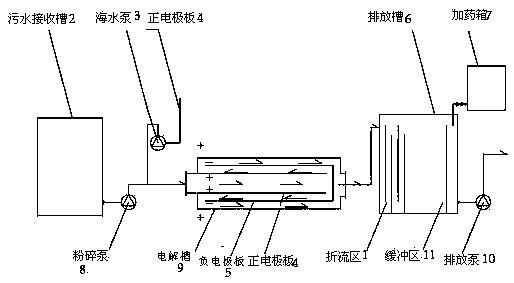

为解决上述提出的问题，本发明提供了一种生活污水的电化学处理方法，包括：折流区、污水接收槽、海水泵、正电极板、负电极板、排放槽、加药箱、粉碎泵、电解槽、排放泵、缓冲区，所述粉碎泵进口与污水接收槽出口连接。
所述电解槽进口与粉碎泵和海水泵的出口连接，电解槽出口与排放槽进口连接，排放槽出口与排放泵进口连接。
所述排放槽内设有缓冲区和数块折板相互交错设置的折流区，折流区一侧设有进水管口，缓冲区一侧设有出水管口。
所述加药箱出口与排放槽连接，将生活污水与海水按1：20体积比分别由粉碎泵和海水泵同时泵入电解槽进行电化学反应。
所述电解槽为钛合金制作的箱体，其内设有正电极板和负电极板相互交错设置的回廊结构，生活污水和海水流经回廊结构时，将电解产生的氯气在封闭的回廊结构中与氢氧化钠生成次氯酸钠，次氯酸钠随同生活污水流出电解槽。
所述次氯酸钠随同生活污水流出电解槽的出水送入排放槽进行有机物的氧化反应。
所述排放槽内设有缓冲区和由数块折板构成的折流区，折流区一侧设有进水管口，缓冲区一侧设有出水管口，电解槽出水在折流区的水力扰动下，将次氯酸钠水解释放的活性氧与生活污水中的有机物充分混合，进一步对生活污水进行有机物降解和杀菌消毒，反应完全后在缓冲区内与来自加药箱的亚硫酸钠进行还原反应以平衡尚未反应的余氯，船舶的生活污水经上述电化学处理后完全可以达到国家规定的排放标准，然后由排放泵从出水管口泵入大海。
本发明结构简单、密集化程度高、污水处理能力大，降解有机物和杀菌消毒在同一设备中同时进行、工艺简单、操作方便、运行稳定、费用低等优点，而且占用船舶及海洋结构体内的空间小、可靠、有效的保护了海洋环境。
