申请日2016.08.29
公开(公告)日2017.08.29
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了重金属工业废水处理装置，包括预处理装置、第一吸附装置和第二吸附装置，所述预处理装置与第一吸附装置相连，所述第一吸附装置与第二吸附装置相连;所述预处理装置、第一吸附装置和第二吸附装置均包括反应罐、设于反应罐上部一端的进水口和设于反应罐的侧部下端的出水口，所述预处理装置的出水口通过管道与第一吸附装置的进水口相连，所述第一吸附装置的出水口通过管道与第二吸附装置的进水口相连，所述预处理装置的反应罐内设有过滤布，所述第一吸附装置的反应罐内设有离子交换树脂，所述第二吸附装置的反应罐内设有生物吸附剂。本实用新型提供的重金属工业废水处理装置具有结构合理、效率高且能回收重金属的优点。

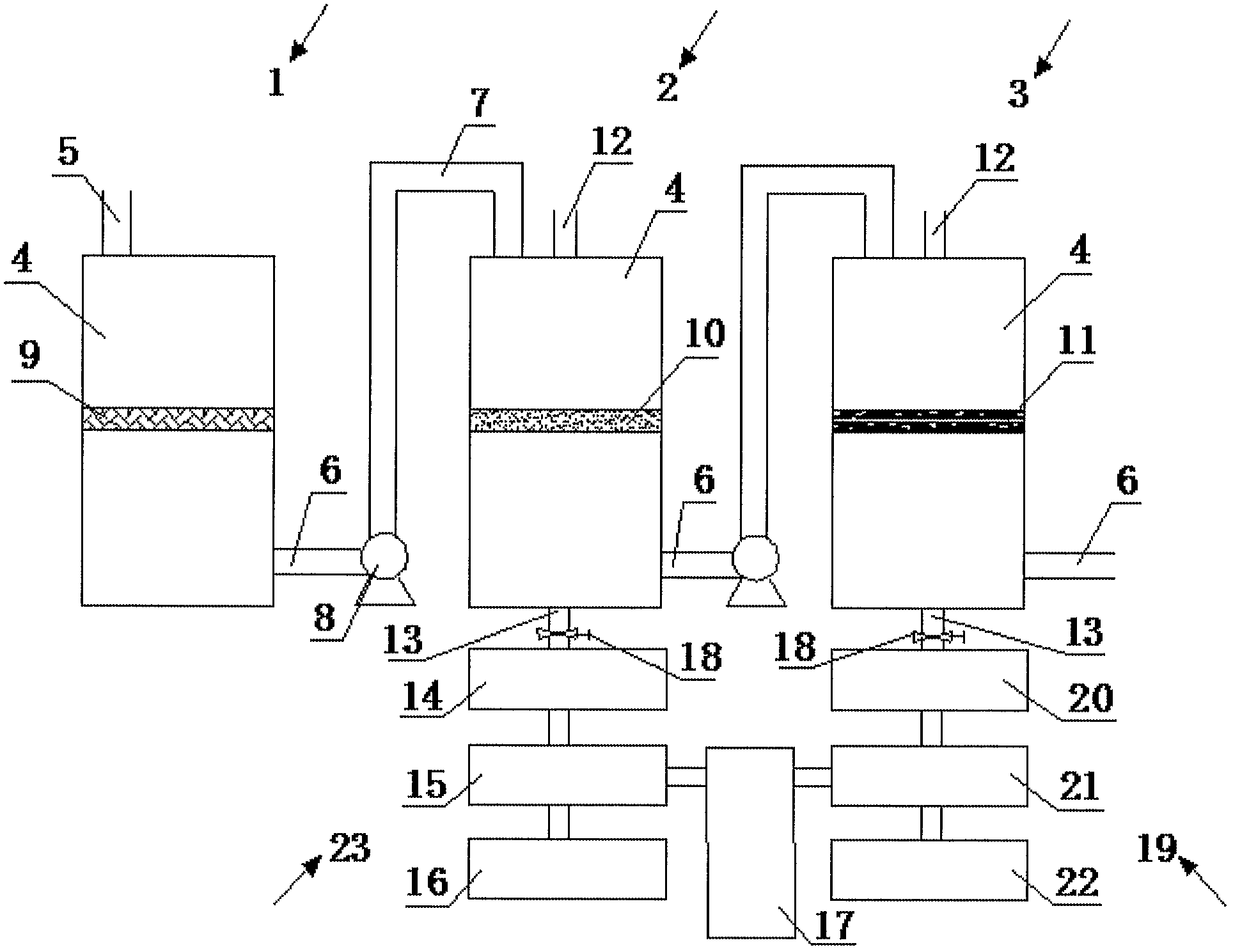

摘要附图
权利要求书
1.重金属工业废水处理装置，其特征在于：包括预处理装置、第一吸附装置和第二吸附装置，所述预处理装置与第一吸附装置相连，所述第一吸附装置与第二吸附装置相连;所述预处理装置、第一吸附装置和第二吸附装置均包括反应罐、设于反应罐上部一端的进水口和设于反应罐的侧部下端的出水口，所述预处理装置的出水口通过管道与第一吸附装置的进水口相连，所述第一吸附装置的出水口通过管道第二吸附装置的进水口相连，所述预处理装置的反应罐内设有过滤布，所述第一吸附装置的反应罐内设有离子交换树脂，所述第二吸附装置的反应罐内设有生物吸附剂。
2.根据权利要求1所述的重金属工业废水处理装置，其特征在于：所述管道上设有水泵。
3.根据权利要求1所述的重金属工业废水处理装置，其特征在于：所述第一吸附装置的反应罐上部还开设有进液口，所述第一吸附装置的反应罐下部开设有出液口。
4.根据权利要求3所述的重金属工业废水处理装置，其特征在于：所述第一吸附装置与第一回收装置相连。
5.根据权利要求4所述的重金属工业废水处理装置，其特征在于：所述第一回收装置包括第一洗脱池、第一还原沉淀池、第一固体回收池、废水池，所述第一洗脱池一端通过管道与出液口相连，所述管道上设有控制阀，所述第一洗脱池的另一端通过管道与第一还原沉淀池相连，所述第一还原沉淀池通过管道与第一固体回收池相连，所述第一还原沉淀池通过管道与废水池相连。
6.根据权利要求5所述的重金属工业废水处理装置，其特征在于：所述第一还原沉淀池中的还原剂为亚硫酸氢钠或硫化钠或硫酸亚铁或铁粉。
7.根据权利要求1所述的重金属工业废水处理装置，其特征在于：所述第二吸附装置的反应罐上部还开设有进液口，所述第二吸附装置的反应罐下部开设有出液口。
8.根据权利要求7所述的重金属工业废水处理装置，其特征在于：所述第二吸附装置与第二回收装置相连。
9.根据权利要求8所述的重金属工业废水处理装置，其特征在于：所述第二回收装置包括第二洗脱池、第二还原沉淀池、第二固体回收池、废水池，所述第二洗脱池一端通过管道与出液口相连，管道上设有控制阀，所述第二洗脱池的另一端通过管道与第二还原沉淀池相连，所述第二还原沉淀池通过管道与第二固体回收池相连，所述第二还原沉淀池通过管道与废水池相连。
10.根据权利要求9所述的重金属工业废水处理装置，其特征在于：所述第二还原沉淀池中的还原剂为亚硫酸氢钠或硫化钠或硫酸亚铁或铁粉。
说明书
重金属工业废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其是重金属工业废水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。随着工业化的不断深入废水污染越来越严重，尤其是重金属的危害尤其严重。目前针对重金属废水的处理系统比较大，占用面积大，能耗高，设备操作复杂，而且不能高效处理重金属离子。
实用新型内容
本实用新型的目的在于提供一种结构合理、效率高且能回收重金属的重金属工业废水处理装置。
本实用新型的技术方案为：重金属工业废水处理装置，包括预处理装置、第一吸附装置和第二吸附装置，所述预处理装置与第一吸附装置相连，所述第一吸附装置与第二吸附装置相连;所述预处理装置、第一吸附装置和第二吸附装置均包括反应罐、设于反应罐上部一端的进水口和设于反应罐的侧部下端的出水口，所述预处理装置的出水口通过管道与第一吸附装置的进水口相连，所述第一吸附装置的出水口通过管道与第二吸附装置的进水口相连，所述预处理装置的反应罐内设有过滤布，所述第一吸附装置的反应罐内设有离子交换树脂，所述第二吸附装置的反应罐内设有生物吸附剂。
优选地，所述管道上设有水泵。
优选地，所述第一吸附装置的反应罐上部还开设有进液口，所述第一吸附装置的反应罐下部开设有出液口。
优选地，所述第一吸附装置与第一回收装置相连。
优选地，所述第一回收装置包括第一洗脱池、第一还原沉淀池、第一固体回收池、废水池，所述第一洗脱池一端通过管道与出液口相连，所述管道上设有控制阀，所述第一洗脱池的另一端通过管道与第一还原沉淀池相连，所述第一还原沉淀池通过管道与第一固体回收池相连，所述第一还原沉淀池通过管道与废水池相连。
优选地，所述第一还原沉淀池中的还原剂为亚硫酸氢钠或硫化钠或硫酸亚铁或铁粉。
优选地，所述第二回收装置的反应罐上部还开设有进液口，所述第二吸附装置的反应罐下部开设有出液口。
优选地，所述第二吸附装置与第二回收装置相连。
优选地，所述第二回收装置包括第二洗脱池、第二还原沉淀池、第二固体回收池、废水池，所述第二洗脱池一端通过管道与出液口相连，管道上设有控制阀，所述第二洗脱池的另一端通过管道与第二还原沉淀池相连，所述第二还原沉淀池通过管道与第二固体回收池相连，所述第二还原沉淀池通过管道与废水池相连。
优选地，所述第二还原沉淀池中的还原剂为亚硫酸氢钠或硫化钠或硫酸亚铁或铁粉。
与现有技术相比，本实用新型具有如下有益效果：本实用新型重金属工业废水处理装置采用三级废水处理，其中预处理装置通过过滤网过滤固体杂质，第一吸附装置通过离子吸附树脂吸附废水中的重金属离子，并得到清水，第二 吸附装置通过生物吸附剂吸附残余的重金属离子，并得到清水;本实用新型的第一吸附装置和第二吸附装置还分别连接有第一回收装置和第二回收装置，通过第一回收装置和第二回收装置的作用，重金属能得到最大限度的回收，且离子吸附树脂和生物吸附剂非常环保，符合国家的环保发展政策。
