申请日2016.08.29
公开(公告)日2017.04.12
IPC分类号C02F11/14
摘要
一种能够实现深度脱水的污泥破壁罐，包括罐体以及设置在罐体下侧的支腿，所述罐体内设有转轴，转轴与位于罐体上方的电机相连接，转轴内设有第一通道，所述转轴上部固定设有药剂槽，药剂槽上端开口，所述转轴上开设有若干连通药剂槽和第一通道的第一通孔;所述转轴下部布置有若干布液壳体，布液壳体呈扁平圆柱状，布液壳体内部设有第二通道，第二通道与第一通道相连通，所述布液壳体上均匀开设有若干连通罐体和第二通道的第二通孔。本实用新型的有益效果是利用布液壳体将破壁药剂均匀有效的撒入到污泥中，有效提高了污泥的处理效果。本实用新型具有结构设计合理、操作简单等优点，具有一定的推广应用价值。

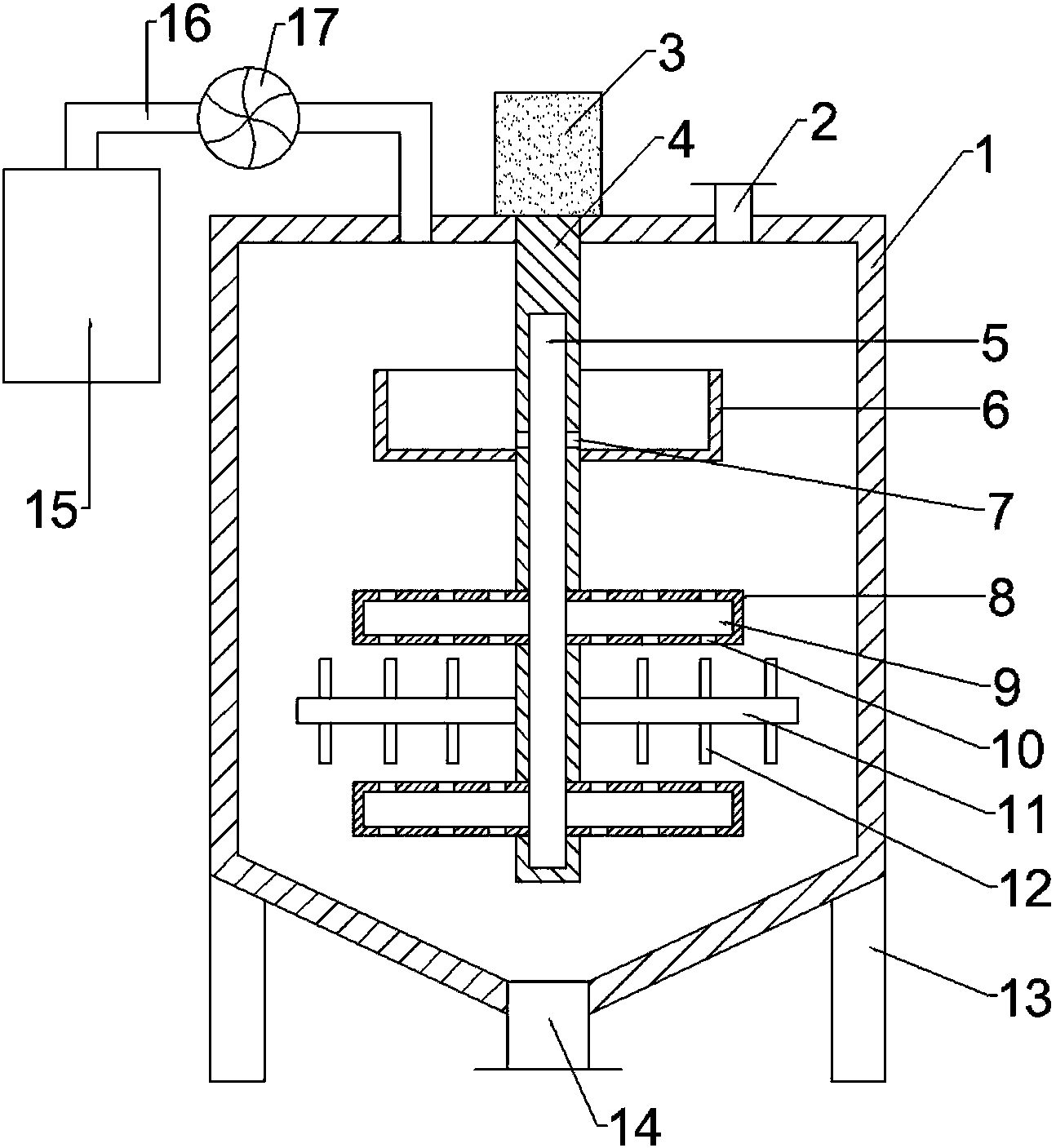

摘要附图
权利要求书
1.一种能够实现深度脱水的污泥破壁罐，包括罐体以及设置在罐体下侧的支腿，其特征在于，所述罐体内设有转轴，转轴与位于罐体上方的电机相连接，转轴内设有第一通道，所述转轴上部固定设有药剂槽，药剂槽上端开口，所述转轴上开设有若干连通药剂槽和第一通道的第一通孔;所述转轴下部布置有若干布液壳体，布液壳体呈扁平圆柱状，布液壳体内部设有第二通道，第二通道与第一通道相连通，所述布液壳体上均匀开设有若干连通罐体和第二通道的第二通孔;所述转轴上还固定设有两根水平杆，水平杆上均匀布置有若干搅拌杆;所述罐体一侧设有破壁药剂储箱，破壁药剂储箱通过管道与罐体顶部相连通，所述管道上设有计量泵。
2.根据权利要求1所述的一种能够实现深度脱水的污泥破壁罐，其特征在于，所述管道位于罐体内的一端正对药剂槽开口处。
3.根据权利要求1所述的一种能够实现深度脱水的污泥破壁罐，其特征在于，所述水平杆和若干搅拌杆呈丰字形。
4.根据权利要求1所述的一种能够实现深度脱水的污泥破壁罐，其特征在于，所述罐体顶部开设有污泥进口。
5.根据权利要求1、2或4所述的一种能够实现深度脱水的污泥破壁罐，其特征在于，所述罐体底部开设有污泥出口。
说明书
一种能够实现深度脱水的污泥破壁罐
技术领域
本实用新型涉及污泥处理技术领域，具体涉及一种能够实现深度脱水的污泥破壁罐。
背景技术
污泥是指处理污水所产生的固态、半固态及液态废弃物。由于其中含有大量的有机物、重金属以及致病菌和病原菌等，若不加处理进行任意排放，则会对环境造成严重的污染。
污泥处理的总体要求是稳定化、无害化和减量化。污泥减量化的方法很多，主要的污泥减量化途径有两种，一是减少有机物的量(消化、焚烧)，二是降低污泥的含水率(浓缩、脱水、干化、焚烧)。第二种途径较第一种途径更为简单易行，因此目前国内外多采用降低污泥的含水率来达到污泥减量化的目的。
由于活性污泥的颗粒细小且呈胶团状，故水分会被束缚在胶团内，这就使得采用常规方法难以脱除这部分水分。常规所采用的污泥改性剂为高分子聚合物聚丙烯酞胺、聚铁、聚铝等无机高分子化合物，其能起到中和污泥中的电性与吸附架桥的作用，形成的污泥絮体抗剪性能强且不易被打碎，但脱水后污泥的含水率仍在80%以上，含水率高且运行成本高，对污泥后续的处理处置增加成本投入。
因此，有必要提供一种能够实现污泥深度脱水的污泥破壁反应装置。
实用新型内容
本实用新型的目的在于提供一种能够实现深度脱水的污泥破壁罐，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种能够实现深度脱水的污泥破壁罐，包括罐体以及设置在罐体下侧的支腿，所述罐体内设有转轴，转轴与位于罐体上方的电机相连接，转轴内设有第一通道，所述转轴上部固定设有药剂槽，药剂槽上端开口，所述转轴上开设有若干连通药剂槽和第一通道的第一通孔;所述转轴下部布置有若干布液壳体，布液壳体呈扁平圆柱状，布液壳体内部设有第二通道，第二通道与第一通道相连通，所述布液壳体上均匀开设有若干连通罐体和第二通道的第二通孔;所述转轴上还固定设有两根水平杆，水平杆上均匀布置有若干搅拌杆;所述罐体一侧设有破壁药剂储箱，破壁药剂储箱通过管道与罐体顶部相连通，所述管道上设有计量泵。
作为本实用新型进一步的方案：所述管道位于罐体内的一端正对药剂槽开口处。
作为本实用新型再进一步的方案：所述水平杆和若干搅拌杆呈丰字形。
作为本实用新型再进一步的方案：所述罐体顶部开设有污泥进口。
作为本实用新型再进一步的方案：所述罐体底部开设有污泥出口。
本实用新型的有益效果是利用布液壳体将破壁药剂均匀有效的撒入到污泥中，有效提高了污泥的处理效果。本实用新型具有结构设计合理、操作简单等优点，具有一定的推广应用价值。
