申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号C02F11/04
摘要
本实用新型公开了一种用于农村生活污水处理的一体式化粪池，包括池体，池体通过两块隔墙依次分隔为三个相互连通的反应腔室、过渡腔室和分离腔室，反应腔室设置有伸至其底部的进水管，分离腔室内设置有三相分离器和过水管，池体于分离腔室顶部设有储气室，储气室与进水管之间连接有导气管，进水管上设置有多个水气混合布水器。该一体式化粪池具有能改善化粪池水力条件及配水效果，可提高化粪池厌氧分解作用，同时可降低出水浊度和提高出水水质的用于农村生活污水处理的优点。

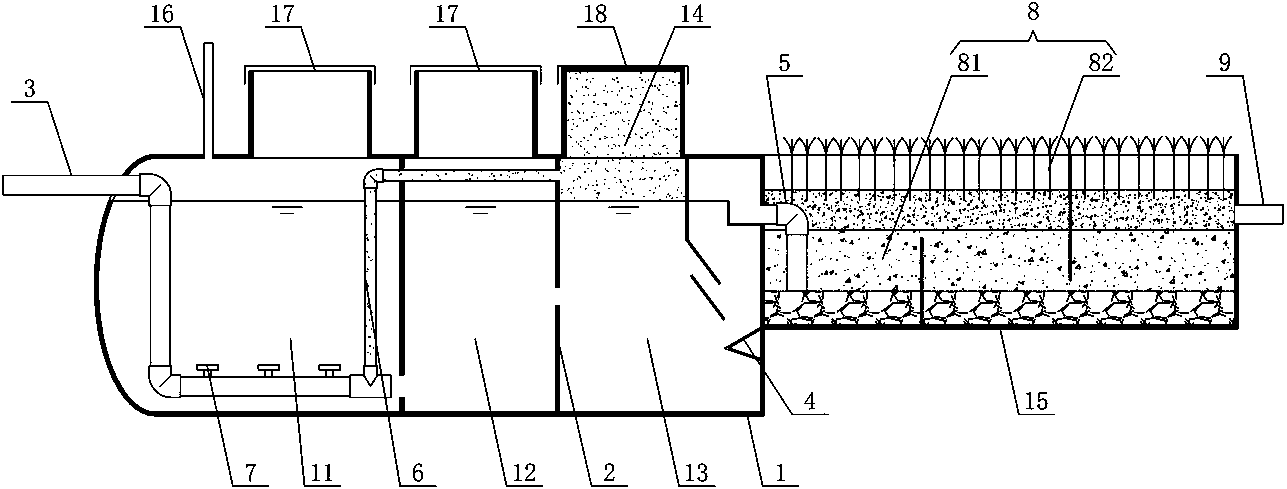

摘要附图
权利要求书
1.一种用于农村生活污水处理的一体式化粪池，包括池体(1)，其特征在于：所述池体(1)通过两块隔墙(2)依次分隔为三个相互连通的反应腔室(11)、过渡腔室(12)和分离腔室(13)，所述反应腔室(11)设置有伸至其底部的进水管(3)，所述分离腔室(13)内设置有三相分离器(4)和过水管(5)，所述池体(1)于分离腔室(13)顶部设有储气室(14)，所述储气室(14)与进水管(3)之间连接有导气管(6)，所述进水管(3)上设置有多个水气混合布水器(7)。
2.根据权利要求1所述的用于农村生活污水处理的一体式化粪池，其特征在于：所述池体(1)还包括与分离腔室(13)相连的反应槽(15)，所述反应槽(15)内设有人工湿地(8)，所述过水管(5)伸至人工湿地(8)内，所述反应槽(15)端部装设有出水管(9)。
3.根据权利要求2所述的用于农村生活污水处理的一体式化粪池，其特征在于：所述池体(1)于反应腔室(11)的顶部设有通气管(16)。
4.根据权利要求3所述的用于农村生活污水处理的一体式化粪池，其特征在于：所述池体(1)于反应腔室(11)和过渡腔室(12)的顶部设有检查口(17)。
5.根据权利要求4所述的用于农村生活污水处理的一体式化粪池，其特征在于：所述池体(1)于分离腔室(13)的顶部还设有出渣口(18)。
6.根据权利要求2至5中任一项所述的用于农村生活污水处理的一体式化粪池，其特征在于：所述人工湿地(8)包括碎石层(81)，所述碎石层(81)顶部栽种有湿地植被(82)。
说明书
用于农村生活污水处理的一体式化粪池
技术领域
本实用新型主要涉及农村污水处理设备领域，尤其涉及一种用于农村生活污水处理的一体式化粪池。
背景技术
随着农村经济的发展和农民生活水平的提高，农村基础设施和居住环境发生了很大的变化。与此同时，农村生活污水的排放量不断增加，对农村水环境造成了极大污染。一体式玻璃钢化粪池因其结构稳固、吊装方便、美观实用被广泛用于农村生活污水的处理。市面上的用于农村生活污水处理的化粪池，因进水水力条件差，布水效果不好，厌氧微生物不能与污染物充分接触，造成化粪池的厌氧分解效果差。另外，化粪池出水端，因为消化气的扰动作用，导致化粪池出水泥、气、水不能很好的分离，严重影响化粪池出水水质。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种能改善化粪池水力条件及配水效果，可提高化粪池厌氧分解作用，同时可降低出水浊度和提高出水水质的用于农村生活污水处理的一体式化粪池。
为解决上述技术问题，本实用新型采用以下技术方案：
一种用于农村生活污水处理的一体式化粪池，包括池体，所述池体通过两块隔墙依次分隔为三个相互连通的反应腔室、过渡腔室和分离腔室，所述反应腔室设置有伸至其底部的进水管，所述分离腔室内设置有三相分离器和过水管，所述池体于分离腔室顶部设有储气室，所述储气室与进水管之间连接有导气管，所述进水管上设置有多个水气混合布水器。
作为上述技术方案的进一步改进：
所述池体还包括与分离腔室相连的反应槽，所述反应槽内设有人工湿地，所述过水管伸至人工湿地内，所述反应槽端部装设有出水管。
所述池体于反应腔室的顶部设有通气管。
所述池体于反应腔室和过渡腔室的顶部设有检查口。
所述池体于分离腔室的顶部还设有出渣口。
所述人工湿地包括碎石层，所述碎石层顶部栽种有湿地植被。
与现有技术相比，本实用新型的优点在于：
本实用新型的用于农村生活污水处理的一体式化粪池，包括池体，池体通过两块隔墙依次分隔为三个相互连通的反应腔室、过渡腔室和分离腔室，反应腔室设置有伸至其底部的进水管，分离腔室内设置有三相分离器和过水管，池体于分离腔室顶部设有储气室，储气室与进水管之间连接有导气管，进水管上设置有多个水气混合布水器。该化粪池为一体式结构的玻璃钢化粪池;由于农村生活污水排水不均匀，农村生活污水通过进水管呈脉冲式排入，同时沼气向上进入储气室并通过导气管进入进水管，经过水气混合布水器使反应腔室水力条件及配水效果得以改善，在反应腔室内形成向上的瑞流环境，使化粪池中的厌氧微生物与生活污水中的微生物充分接触，提高化粪池的厌氧分解效果;分离腔室内通过三相分离器实现沼渣、沼气及水的分离，降低分离腔室的出水浊度，避免堵塞后续管道及处理构筑物。
