申请日2016.08.29
公开(公告)日2016.12.07
IPC分类号C02F1/44; B01D65/06; B01D61/10; B01D61/08; B01D61/12
摘要
本发明涉及一种提高反渗透回收率的反渗透水处理装置，包括酸洗系统、反渗透系统、回流系统;酸洗系统包括进水端、出水端、酸洗药剂投加装置;反渗透系统包括进水端、高压泵、反渗透装置、浓水出水端、产水出水端以及浓水电动排放阀;回流系统包括浓水进水端、浓水循环泵、原水冲洗阀、浓水出水端;利用上述装置的水处理方法，将待处理水进入反渗透系统，产水回用，部分浓水外排，部分浓水通过浓水回流系统进行回流，回流水返回至反渗透装置进行反渗透处理;在浓水不断回流过程中，每运行一段时间，进行一次小冲洗和一次酸洗，有效的减小了浓差极化的影响，极大的减少了结垢与污染，使得系统在原水水质较为恶劣的情况下，依然维持较高的回收率。

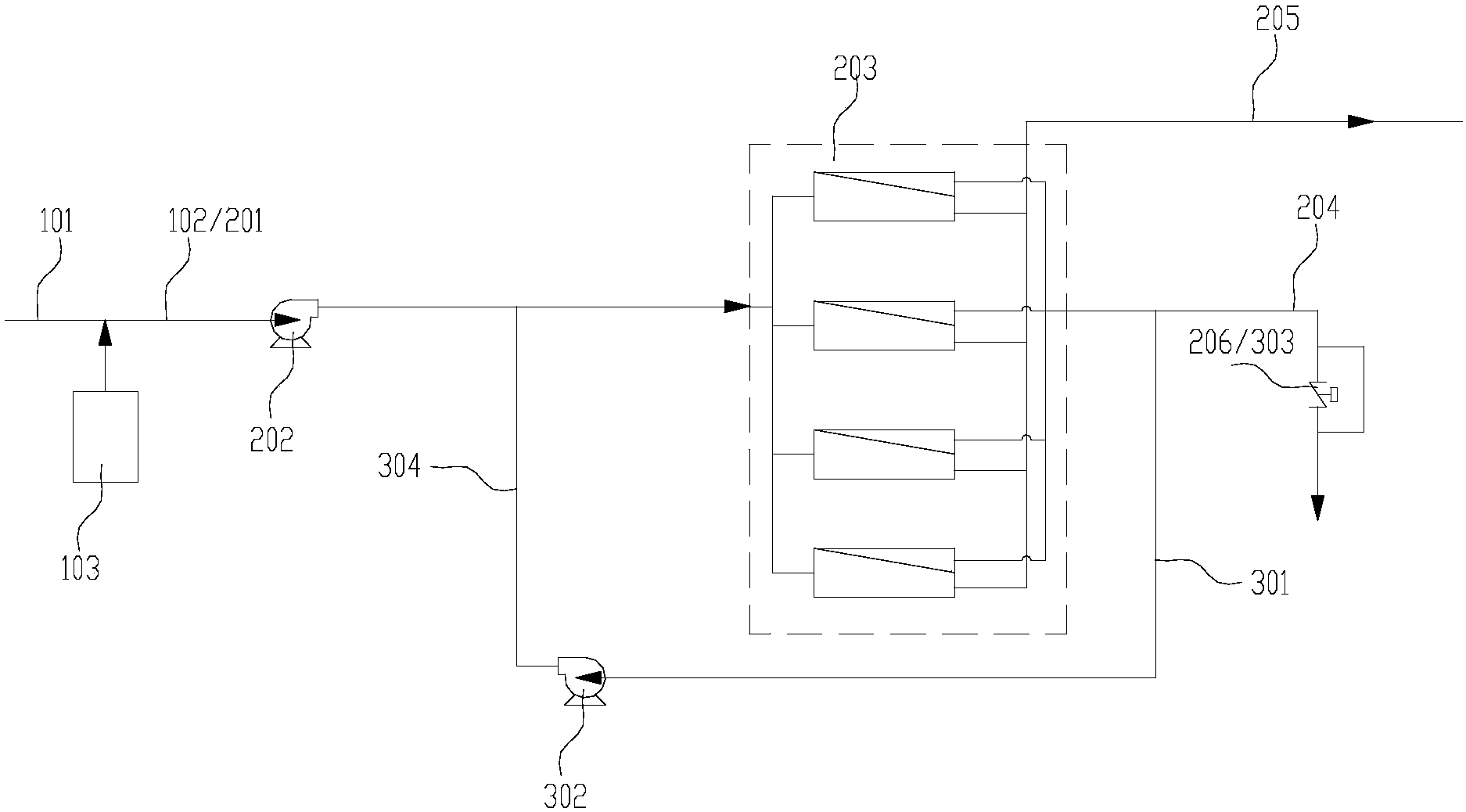

摘要附图
权利要求书
1.一种提高反渗透回收率的反渗透水处理装置，其特征在于：水处理装置包括酸洗系统、反渗透系统、回流系统;其中酸洗系统包括进水端、出水端、酸洗药剂投加装置;反渗透系统包括进水端、高压泵、反渗透装置、浓水出水端、产水出水端以及浓水电动排放阀;回流系统包括浓水进水端、浓水循环泵、原水冲洗阀、浓水出水端;
酸洗药剂投加装置连接在反渗透系统的进水端，反渗透系统中，高压泵与反渗透系统的进水端相连接，反渗透系统的进水端连接反渗透装置，反渗透装置与浓水出水端和产水出水端连接，浓水电动排放阀连接在反渗透系统的浓水出水端;回流系统中的浓水进水端与反渗透系统的浓水出水端连接，回流系统的浓水出水端与反渗透系统的进水端连接;浓水循环泵与回流系统中的浓水进水端与浓水出水端连接，原水冲洗阀连接在回流系统中的浓水出水端。
2.一种提高反渗透回收率的水处理方法，其特征在于：包括如下步骤：
1)、安装调试反渗透水处理装置，所述反渗透水处理装置采用上述权利要求1所述的反渗透水处理装置;
2)、将待处理水进入反渗透系统进行反渗透处理，产水回用，部分浓水外排;部分浓水进入回流系统进行回流，回流水返回至反渗透系统进行反渗透处理;
3)、通过不断回流累计，反渗透进水的电导率不断升高，当升高到4500-6500后浓水电动排放阀打开，浓水全部排放，浓水停止循环回流;当进水电导恢复至原水时，重复上述运行过程(2);
4)、在浓水不断回流过程中，每运行30-45min，浓水阀全部打开，进行冲洗3-5min，此为一个周期，每天运行28-43个周期，每天在运行过程中进行1-5次酸洗;酸洗采用冲击性加酸与浸泡结合的方式进行酸处理，每次酸洗5-15min，每次浸泡1-5min，每次冲洗1-10min，防止结垢同时将已形成的垢溶解掉。
说明书
提高反渗透回收率的反渗透水处理装置及水处理方法
技术领域
本发明属于工业污水回用技术领域，特别涉及一种提高反渗透回收率的反渗透水处理装置及水处理方法。
背景技术
水作为工业的“血液”，广泛参与工业生产的各个方面。在石化生产中，主要作为热媒介、热载体及工艺用水，参与工艺生产、设备驱动和热量交换，随着用水效率的不断提高，水的重复利用率升高，造成最终排入污水系统的盐含量呈现浓缩累积的情况;另外，随着原油及外购酸、碱等含有盐成分的原材料加入工艺生产，最终均造成污水系统的盐含量呈升高的趋势。在后续开展污水回用的过程中，为了满足回用水用户对各项盐指标的控制需求，对回用水进行脱盐处理成为必须考虑的一个工艺环节。而反渗透工艺随着膜产品成本价格的不断下降及其所具有的高效、稳定等特点，在污水回用脱盐工艺中得到大量的应用。
但传统一级两段反渗透装置回收率一般只能达到65%左右，如进一步提高回收率必须增加新的浓水回收系统，投资大，能耗高，操作控制复杂，因此，研究探索能够提高传统反渗透装置回收率的新工艺和新技术，具有较高的现实需求和先进性。
专利CN 104724842 A公开了一种反渗透水处理系统以及水处理方法，本发明在整个水处理过程中反渗透处理装置运行更加稳定，出水品质和效率都有一定的提高，可实现分级脱盐，进一步降低了反渗透处理装置的渗透压，缺点是当浓水中难溶盐分过高时饱和析出导致结垢，堵塞反渗透处理装置，降低系统的回收率。
发明内容
本发明为解决公知技术中存在的技术问题而提供一种提高水资源利用率，节约用水成本，提高反渗透装置回收率投资小，降低运行成本，操作控制简单的提高反渗透回收率的反渗透水处理装置及水处理方法。
本发明为解决公知技术中存在的技术问题所采取的技术方案是：
一种提高反渗透回收率的反渗透水处理装置，其特征在于：水处理装置包括酸洗系统、反渗透系统、回流系统;其中酸洗系统包括进水端、出水端、酸洗药剂投加装置;反渗透系统包括进水端、高压泵、反渗透装置、浓水出水端、产水出水端以及浓水电动排放阀;回流系统包括浓水进水端、浓水循环泵、原水冲洗阀、浓水出水端;
酸洗药剂投加装置连接在反渗透系统的进水端，反渗透系统中，高压泵与反渗透系统的进水端相连接，反渗透系统的进水端连接反渗透装置，反渗透装置与浓水出水端和产水出水端连接，浓水电动排放阀连接在反渗透系统的浓水出水端;回流系统中的浓水进水端与反渗透系统的浓水出水端连接，回流系统的浓水出水端与反渗透系统的进水端连接;浓水循环泵与回流系统中的浓水进水端与浓水出水端连接，原水冲洗阀连接在回流系统中的浓水出水端。
本发明还提供一种提高反渗透回收率的水处理方法，其特征在于：包括如下步骤：
1)、安装调试反渗透水处理装置，所述反渗透水处理装置采用上述权利要求1所述的反渗透水处理装置;
2)、将待处理水进入反渗透系统进行反渗透处理，产水回用，部分浓水外排;部分浓水进入回流系统进行回流，回流水返回至反渗透系统进行反渗透处理;
3)、通过不断回流累计，反渗透进水的电导率不断升高，当升高到4500-6500ms/m后浓水电动排放阀打开，浓水全部排放，浓水停止循环回流;当进水电导恢复至原水时，重复上述运行过程(2);
4)、在浓水不断回流过程中，每运行30-45min，浓水阀全部打开，进行小冲洗3-5min，此为一个周期，小冲洗指将所有浓水管道阀门打开，形成流量增加的情况，对膜内进行冲击性冲洗;每天运行28-43个周期，每天在运行过程中进行1-5次酸洗;酸洗采用冲击性加酸与浸泡结合的方式进行酸处理，每次酸洗5-15min，每次浸泡1-5min，每次冲洗1-10min，防止结垢同时将已形成的垢溶解掉。
本发明具有的优点和积极效果是：本发明将反渗透部分浓水通过浓水循环泵回到系统前端，利用电导率分析仪控制排放浓水的电动浓排阀，当浓水的电导率达到一定值时，进行酸洗，有效的减小了浓差极化的影响，极大的减少了结垢与污染，使得系统在原水水质较为恶劣的情况下，依然维持较高的回收率;
一级一段反渗透回流装置，占地面积小，通过回流系统将浓水部分回流，增加了进水流量和流速，对反渗透膜形成冲刷能力，延缓了污染物在反渗透膜内沉积的趋势，降低了对反渗透膜的污染，有效的延长了反渗透膜的使用寿命;通过浓水电动阀的控制，提高了水资源的利用率。
