申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F11/12
摘要
本实用新型公开了一种具有污泥均配器的污泥脱水机，包括机架，所述机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置，所述带式污泥脱水装置包括夹持挤压污泥的第一滤带和第二滤带，所述第一滤带设有承接离心转鼓脱水后落下的污泥并进行输送的水平输送段，所述水平输送段上方设有将污泥均配于水平输送段上的污泥均配器，所述污泥均配器包括两块均配板，所述两块均配板设有夹口朝向污泥输送方向的夹角，所述均配板的底面为夹角端距离输送平面高而端头端距离输送平面低的倾斜面。本实用新型可以将污泥均匀分配在第一滤带的水平输送段，避免污泥堆积。

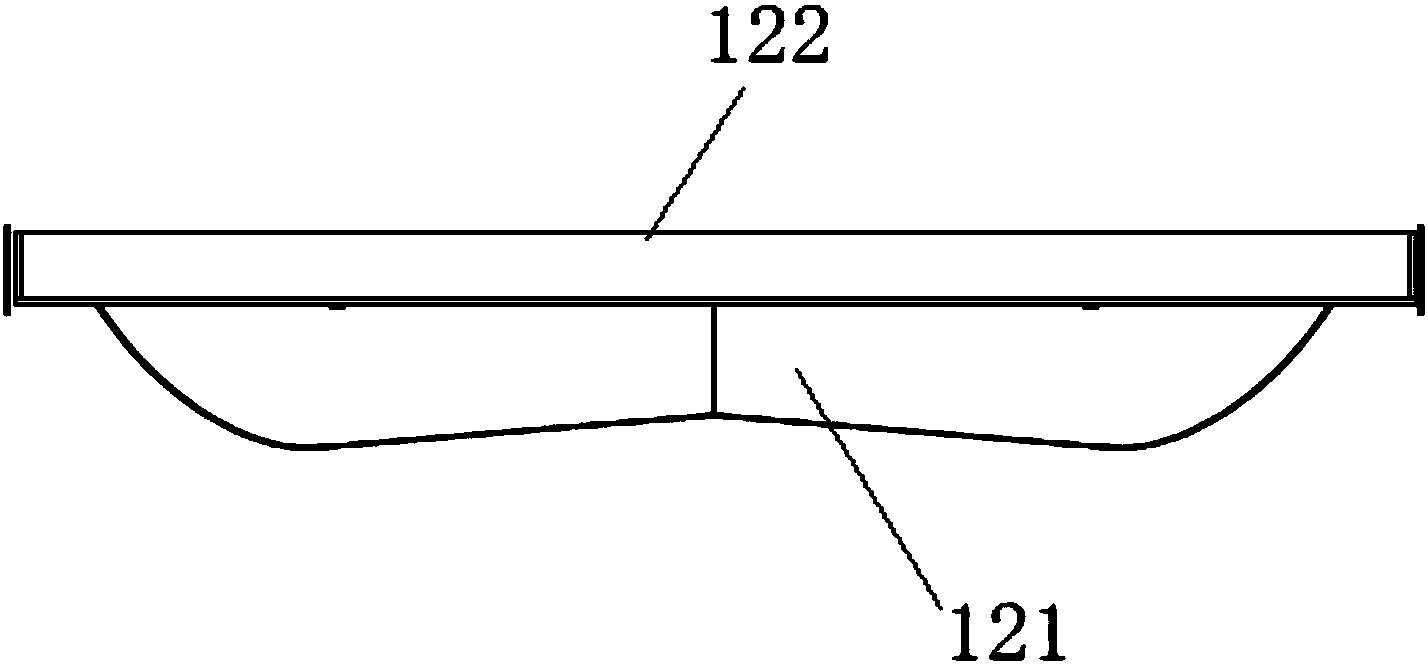

摘要附图
权利要求书
1.一种具有污泥均配器的污泥脱水机，包括机架，所述机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置，所述带式污泥脱水装置包括夹持挤压污泥的第一滤带和第二滤带，所述第一滤带设有承接离心转鼓脱水后落下的污泥并进行输送的水平输送段，其特征在于：所述水平输送段上方设有将污泥均配于水平输送段上的污泥均配器，所述污泥均配器包括两块均配板，所述两块均配板设有夹口朝向污泥输送方向的夹角，所述均配板的底面为夹角端距离输送平面高而端头端距离输送平面低的倾斜面。
2.根据权利要求1所述的污泥脱水机，其特征在于：所述两块均配板安装于支撑杆上，所述支撑杆连接有调节片，所述调节片沿竖直方向设有一排调整上下固定位置的调节孔。
3.根据权利要求1所述的污泥脱水机，其特征在于：所述均配板的端头设有与底面呈弧形过渡的弧形头。
4.根据权利要求1至3任意一项所述的污泥脱水机，其特征在于：所述两块均配板的夹角为45度。
5.根据权利要求4所述的污泥脱水机，其特征在于：所述均配板的底面与水平面的夹角为1～5度。
说明书
一种具有污泥均配器的污泥脱水机
技术领域
本实用新型涉及污泥脱水机，尤其是带式污泥脱水机。
背景技术
目前常见的带式污泥脱水机包括机架，在机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置，其中，带式污泥脱水装置是通过第一滤带和第二滤带夹持挤压污泥以将污泥中的水挤出，使最终出来的污泥呈饼状。但是离心转鼓出来的污泥呈团块状，现有污泥分配结构无法将污泥均匀分散，且易堆积污泥，影响了带式污泥脱水装置的脱水效果。
实用新型内容
本实用新型所要解决的技术问题就是提供一种具有污泥均配器的污泥脱水机，使离心转鼓落下的污泥均匀配置，以使带式污泥脱水装置可以均匀挤压污泥，更好的脱除污泥中水分。
为解决上述技术问题，本实用新型采用如下技术方案：一种具有污泥均配器的污泥脱水机，包括机架，所述机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置，所述带式污泥脱水装置包括夹持挤压污泥的第一滤带和第二滤带，所述第一滤带设有承接离心转鼓脱水后落下的污泥并进行输送的水平输送段，所述水平输送段上方设有将污泥均配于水平输送段上的污泥均配器，所述污泥均配器包括两块均配板，所述两块均配板设有夹口朝向污泥输送方向的夹角，所述均配板的底面为夹角端距离输送平面高而端头端距离输送平面低的倾斜面。
作为优选，所述两块均配板安装于支撑杆上，所述支撑杆连接有调节片，所述调节片沿竖直方向设有一排调整上下固定位置的调节孔。
作为优选，所述均配板的端头设有与底面呈弧形过渡的弧形头。
作为优选，所述两块均配板的夹角为45度。
作为优选，所述均配板的底面与水平面的夹角为1～5度。
本实用新型设有对污泥进行均匀配置的污泥均配器，由于污泥均配器中的两块均配板带有夹角，且从前到后离滤布的高度均匀下降，因此可以将污泥均匀分配在第一滤带的水平输送段，避免污泥堆积，提高了带式污泥脱水装置的脱水效果。
