申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式水处理装置，包括第一处理室、第二处理室、第三处理室和第四处理室，所述第一处理室内设有进水管，进水管的出口置于第一处理室的底部，第一处理室的中间部分设有过滤网，所述第一处理室的侧壁上设有第一入口，第二处理室内设有气浮池，第一入口上设有气液混合装置;所述第二处理室的侧壁上设有第二入口，第三处理室内设有生物膜反应器，第四处理室的侧壁上设有第四入口，第四入口连接外部储水装置，集合高效气浮、生物接触氧化和多介质过滤净化技术为一体，不需要设置单独的机房，埋在地面下即可，并且其占地面积也比较小、运行的工艺流程也比较简单、操作也简单，并且也降低了后期运行及维护的费用。

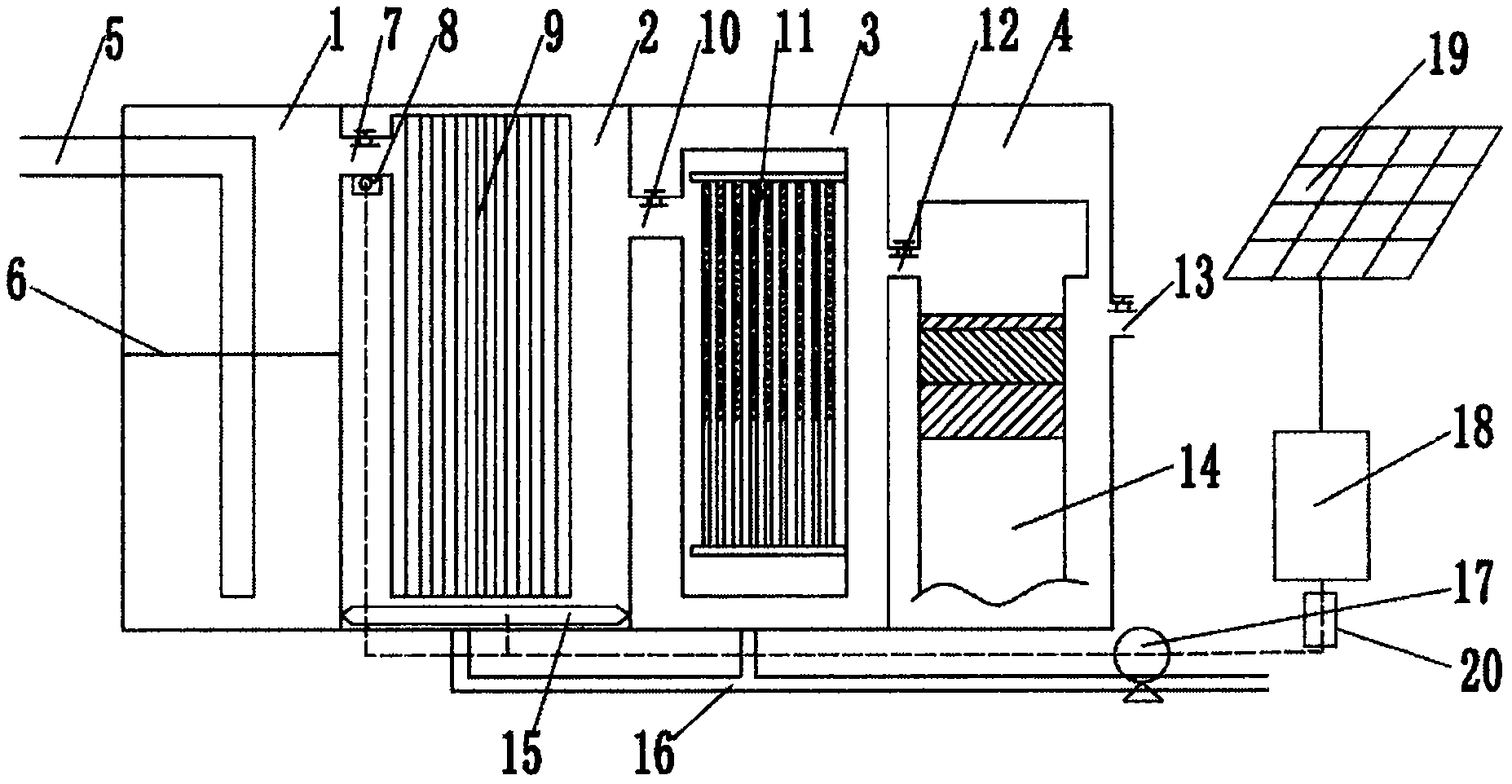

摘要附图
权利要求书
1.一种地埋式水处理装置，包括第一处理室、第二处理室、第三处理室和第四处理室，其特征在于，所述第一处理室内设有进水管，进水管的出口置于第一处理室的底部，第一处理室的中间部分设有过滤网，所述第一处理室的侧壁上设有第一入口，第二处理室内设有气浮池，第一入口上设有气液混合装置;所述第二处理室的侧壁上设有第二入口，第三处理室内设有生物膜反应器，经过生物膜反应器的水流入到第三处理室内，第三处理室的侧壁上设有第三入口，第四处理室内设有过滤装置，第四处理室的侧壁上设有第四入口，第四入口连接外部储水装置，其中第一入口、第二入口、第三入口和第四入口的高度依次降低;所述第二处理室的内部设有刮泥装置，同时第二处理室和第三处理室的底部设有排泥管，排泥管上设有抽泥泵;所述抽泥泵、刮泥装置和气液混合装置均连接蓄电池和开关，所述蓄电池电连接太阳能电池板，所述蓄电池连接稳压器。
2.根据权利要求1所述的一种地埋式水处理装置，其特征在于，所述过滤装置内由上至下依次设有粗砂过滤层、活性炭过滤层和陶粒过滤层。
3.根据权利要求1所述的一种地埋式水处理装置，其特征在于，所述刮泥装置由电机和刮泥板组成。
4.根据权利要求1所述的一种地埋式水处理装置，其特征在于，所述第一入口、第二入口、第三入口和第四入口上均设有应急出水管和开关。
说明书
一种地埋式水处理装置
技术领域
本实用新型涉及一种水处理装置，具体是一种地埋式水处理装置。
背景技术
目前随着我国污水处理率的提高，污泥产生量成倍增加，污泥处理问题日益突出。活性污泥法污水生物处理技术以高效低耗的突出优点广泛应用于我国城市污水和工业废水处理。然而，随着污水处理率的不断提高，其产生的大量剩余污泥的有效处置也成为我们不得不面对的一个非常棘手的问题。
现有的地埋式水处理装置一般都需要设置单独的机房，并且其占地面积过大、运行的工艺流程复杂、操作繁琐，并且也存在后期运行及维护费用过高的缺点。
实用新型内容
本实用新型的目的在于提供一种地埋式水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种地埋式水处理装置，包括第一处理室、第二处理室、第三处理室和第四处理室，所述第一处理室内设有进水管，进水管的出口置于第一处理室的底部，第一处理室的中间部分设有过滤网，所述第一处理室的侧壁上设有第一入口，第二处理室内设有气浮池，第一入口上设有气液混合装置;所述第二处理室的侧壁上设有第二入口，第三处理室内设有生物膜反应器，经过生物膜反应器的水流入到第三处理室内，第三处理室的侧壁上设有第三入口，第四处理室内设有过滤装置，第四处理室的侧壁上设有第四入口，第四入口连接外部储水装置，其中第一入口、第二入口、第三入口和第四入口的高度依次降低;所述第二处理室的内部设有刮泥装置，同时第二处理室和第三处理室的底部设有排泥管，排泥管上设有抽泥泵;所述抽泥泵、刮泥装置和气液混合装置均连接蓄电池和开关，所述蓄电池电连接太阳能电池板，所述蓄电池连接稳压器。
作为本实用新型进一步的方案：所述过滤装置内由上至下依次设有粗砂过滤层、活性炭过滤层和陶粒过滤层。
作为本实用新型再进一步的方案：所述刮泥装置由电机和刮泥板组成。
作为本实用新型再进一步的方案：所述第一入口、第二入口、第三入口和第四入口上均设有应急出水管和开关。
与现有技术相比，本实用新型的有益效果是：使用太阳能作为能源，更加节能环保;第一入口、第二入口、第三入口和第四入口的高度依次降低，水由上至下依次进入到各个处理室，无需使用外部能源，集合高效气浮、生物接触氧化和多介质过滤净化技术为一体，不需要设置单独的机房，埋在地面下即可，并且其占地面积也比较小、运行的工艺流程也比较简单、操作也简单，并且也降低了后期运行及维护的费用。
