申请日2016.08.30
公开(公告)日2017.03.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有并联结构的污水处理装置，其结构包括紧固栓、回流管、速率表、储液罐、过滤管、底座、并联平台、增压涡轮、过滤器、截止阀、锁扣、操作箱、开关、调节钮、电压表、药液管，所述回流管设有速率表，所述储液罐与过滤管相连接，所述储液罐与并联平台相连接，所述药液管连接并联平台。本实用新型解决了现有的污水处理装置所设的处理系统都是分开的，相互之间不能并联工作，从而导致工作效率低下的问题。

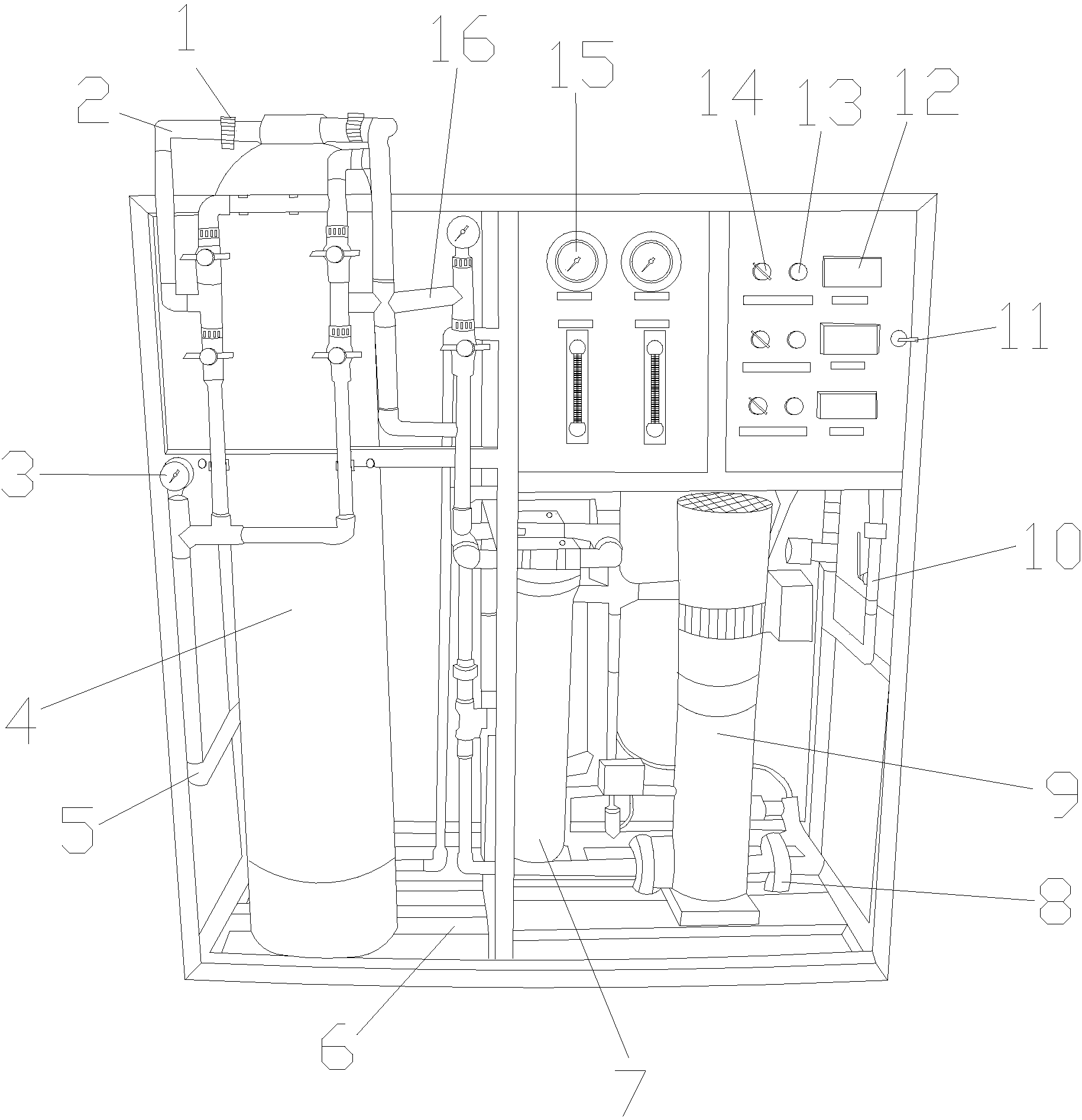

摘要附图
权利要求书
1.一种具有并联结构的污水处理装置，其特征在于：其结构包括紧固栓(1)、回流管(2)、速率表(3)、储液罐(4)、过滤管(5)、底座(6)、并联平台(7)、增压涡轮(8)、过滤器(9)、截止阀(10)、锁扣(11)、操作箱(12)、开关(13)、调节钮(14)、电压表(15)、药液管(16)，所述回流管(2)设有速率表(3)，所述储液罐(4)与过滤管(5)相连接，所述储液罐(4)与并联平台(7)相连接，所述并联平台(7)由定平台(700)、驱动电机(701)、连杆(702)、动平台(703)组成，所述定平台(700)设在驱动电机(701)上，所述驱动电机(701)与连杆(702)相连接，所述连杆(702)固定连接动平台(703)，所述增压涡轮(8)与过滤器(9)相连接，所述过滤器(9)设有截止阀(10)，所述调节钮(14)设在操作箱(12)上，所述药液管(16)连接并联平台(7)。
2.根据权利要求1所述的一种具有并联结构的污水处理装置，其特征在于：所述紧固栓(1)设在回流管(2)上。
3.根据权利要求1所述的一种具有并联结构的污水处理装置，其特征在于：所述底座(6)固定连接储液罐(4)。
4.根据权利要求1所述的一种具有并联结构的污水处理装置，其特征在于：所述锁扣(11)设在操作箱(12)上。
5.根据权利要求1所述的一种具有并联结构的污水处理装置，其特征在于：所述操作箱(12)设有开关(13)。
6.根据权利要求1所述的一种具有并联结构的污水处理装置，其特征在于：所述电压表(15)与操作箱(12)相连接。
说明书
一种具有并联结构的污水处理装置
技术领域
本实用新型是一种具有并联结构的污水处理装置，属于污水处理领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：CN201620229242.2的一种生活污水处理系统，包括多个串联的污水处理单元，每一个污水处理单元均设置有进水装置和排水装置，前一项污水处理单元的排水装置连接后一项污水处理单元的进水装置;所述的污水处理单元为预处理单元、沉淀处理单元、过滤处理单元，净化处理单元。本实用新型设置有循环过滤系统，提升过滤效果，大大降低了过滤成本，根据需要处理的不同污水情况，设置循环次数，保证污水处理的达到预期标准。但是其不足之处在于所设的处理系统都是分开的，相互之间不能并联工作，从而导致工作效率低下。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种具有并联结构的污水处理装置，以解决现有的污水处理装置所设的处理系统都是分开的，相互之间不能并联工作，从而导致工作效率低下的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有并联结构的污水处理装置，其结构包括紧固栓、回流管、速率表、储液罐、过滤管、底座、并联平台、增压涡轮、过滤器、截止阀、锁扣、操作箱、开关、调节钮、电压表、药液管，所述回流管设有速率表，所述储液罐与过滤管相连接，所述储液罐与并联平台相连接，所述并联平台由定平台、驱动电机、连杆、动平台组成，所述定平台设在驱动电机上，所述驱动电机与连杆相连接，所述连杆固定连接动平台，所述增压涡轮与过滤器相连接，所述过滤器设有截止阀，所述调节钮设在操作箱上，所述药液管连接并联平台。
进一步地，所述紧固栓设在回流管上。
进一步地，所述底座固定连接储液罐。
进一步地，所述锁扣设在操作箱上。
进一步地，所述操作箱设有开关。
进一步地，所述电压表与操作箱相连接。
本实用新型的有益效果为设有并联平台，结构稳定，能够整合设备之间的处理系统，提高污水处理效率。
