申请日2016.09.22
公开(公告)日2017.01.11
IPC分类号C02F9/04
摘要
本发明公开了一种含油污水撬装装置，包括安装基座、油水分离器、溶气气浮系统、加药系统、过滤系统，其特征在于：安装基座左下角设有加药系统，安装基座右下角设有过滤系统，过滤系统与加药系统间设有操作台，操作台左侧设有电控箱，电控箱下方设有与操作台焊接的爬梯，加药装置上方设有油水分离器，过滤系统上方设有水箱，油水分离器与水箱间设有溶气气浮系统。由于采用上述技术方案，本发明的有益效果：本发明能够处理多种类型的污水，尤其是对于含油污复杂的污水处理效果非常彻底，效果很好，成功率高，极大的解决本技术领域所存在的问题和短板，有利于本行业的健康、有序发展。
权利要求书
1.一种含油污水撬装装置，包括安装基座、油水分离器、溶气气浮系统、加药系统、过滤系统，其特征在于：所述安装基座左下角设有加药系统，所述安装基座右下角设有过滤系统，所述过滤系统与加药系统间设有操作台，所述操作台左侧设有电控箱，所述电控箱下方设有与操作台焊接的爬梯，所述加药装置上方设有油水分离器，所述过滤系统上方设有水箱，所述油水分离器与水箱间设有溶气气浮系统，所述水箱前侧设有提升水泵，所述提升水泵右侧设有反洗泵。
2.根据权利要求1所述的一种含油污水撬装装置，其特征在于：所述溶气气浮系统还包括外箱体、溶气罐、空压机，所述外箱体左上侧设有溶气罐，所述溶气罐上侧设有压力表，所述压力表右侧设有安全阀，所述压力表左侧设有进气管路，所述溶气罐前侧设有浮球装置，所述溶气罐左侧设有射流器，所述射流器左端伸出溶气罐并向下延伸，所述射流器下侧设有止回阀，所述止回阀上侧设有单向阀，所述溶气罐下侧设有曝气管路，所述曝气管路深入外箱体内，所述曝气管路连接有设置在室外箱体内底部的曝气装置，所述溶气罐右下方设有空压机，所述空压机与进气管路连接，所述外箱体上侧设有减速电机，所述减速电机连接有主动链轮，所述减速电机右侧设有通过轴承座固定在外箱体上侧的主动轴，所述主动轴下端连接有被动链轮，所述主动轴右方设有被动轴，被动轴通过轴承座固定外箱体上侧，所述主动轴与被动轴上下两侧设有尼龙链轮，所述尼龙链轮靠近轴承座内侧，所述尼龙链轮通过链条链接，所述主动链轮与被动链轮通过链条链接，所述主动轴与被动轴间设有排泥管道。
3.根据权利要求1所述的一种含油污水撬装装置，其特征在于：所述油水分离器还包括外壳体，所述外壳体右侧设有出水口，所述外壳体下侧设有支架，所述外箱体右上侧设有人孔I，所述人孔I左侧设有排气口，所述外壳体内设有交错布局的隔油板，所述外壳体后侧左上角设有排水口，所述排水口右侧设有排油口，所述排油口右侧设有溢流口，所述外壳体内右下角设有提升泵。
4.根据权利要求1所述的一种含油污水撬装装置，其特征在于：所述过滤系统还包括罐体，所述罐体上侧设有布水管，所述罐体下侧设有出水管，所述出水管与布水管末端设有电动蝶形阀，所述罐体内下侧设有滤板，所述滤板上滤帽，所述滤帽上侧设有核桃壳，所述罐体前侧设有人孔II，所述罐体下侧外围设有支脚，所述布水管右端设有布水孔。
5.根据权利要求1所述的一种含油污水撬装装置，其特征在于：所述加药系统还包括布药箱，所述布药箱上侧左右两边设有布药室，所述布药室间设有机械隔膜计量泵，所述布药室上侧设有槽钢，所述槽钢上侧设有电机，所述电机通过联轴器与搅拌轴链接，所述搅拌轴下端设有搅拌叶。
说明书
一种含油污水撬装装置
技术领域
本发明涉及一种污水处理装置，具体说是一种含油污水撬装装置。
背景技术
含油污水对企业的危害。含乳化油的废水，会在工艺设施和管道设备中与废水中悬浮颗粒及氧化铁皮一起沉降，形成具有较大黏性的油泥团，堵塞管道和设备影响生产的正常进行。含油污水对环境的危害。油类物质对环境的影响是多方面的，如污染水体，在水面上形成油膜，能阻碍水体复氧作用，水体中由于溶解氧减少，藻类光合作用受到限制，影响水生生物的正常生长，使水生动植物有油味或毒性，甚至使水体变臭，破坏水资源的利用价值;油类黏附在鱼鳃上，可使鱼窒息，浓度为200mg/L时，鱼类不能生存;黏附在藻类、浮游生物上，可使它们死亡;油类会抑制水鸟产卵和孵化，严重时使鸟类大量死亡;用含油废水灌溉农田，油分及其衍生物将覆盖土壤和植物的表面，堵塞土壤的孔隙，阻止空气透入，使土壤和微生物不能正常进行新陈代谢，使农产品质量和实用价值下降，严重时会造成农作物减产或死亡，油类在土壤中向下迁移，还可能造成严重的地下水污染。
目前对含油污水的处理多使用化学法、气浮法、过滤吸附法等工艺，处理时多数单一使用上述一种工艺，处理污水源单一，且处理不彻底，对于含油污复杂的污水处理之后的结果十分不理想，受油污复杂因素影响，油污密度不一，处理结果失败常有发生。
发明内容
本发明的目的便是提供一种采用多种工艺处理含油污水，能够对各种含油污水进行处理的含油污水撬装装置。

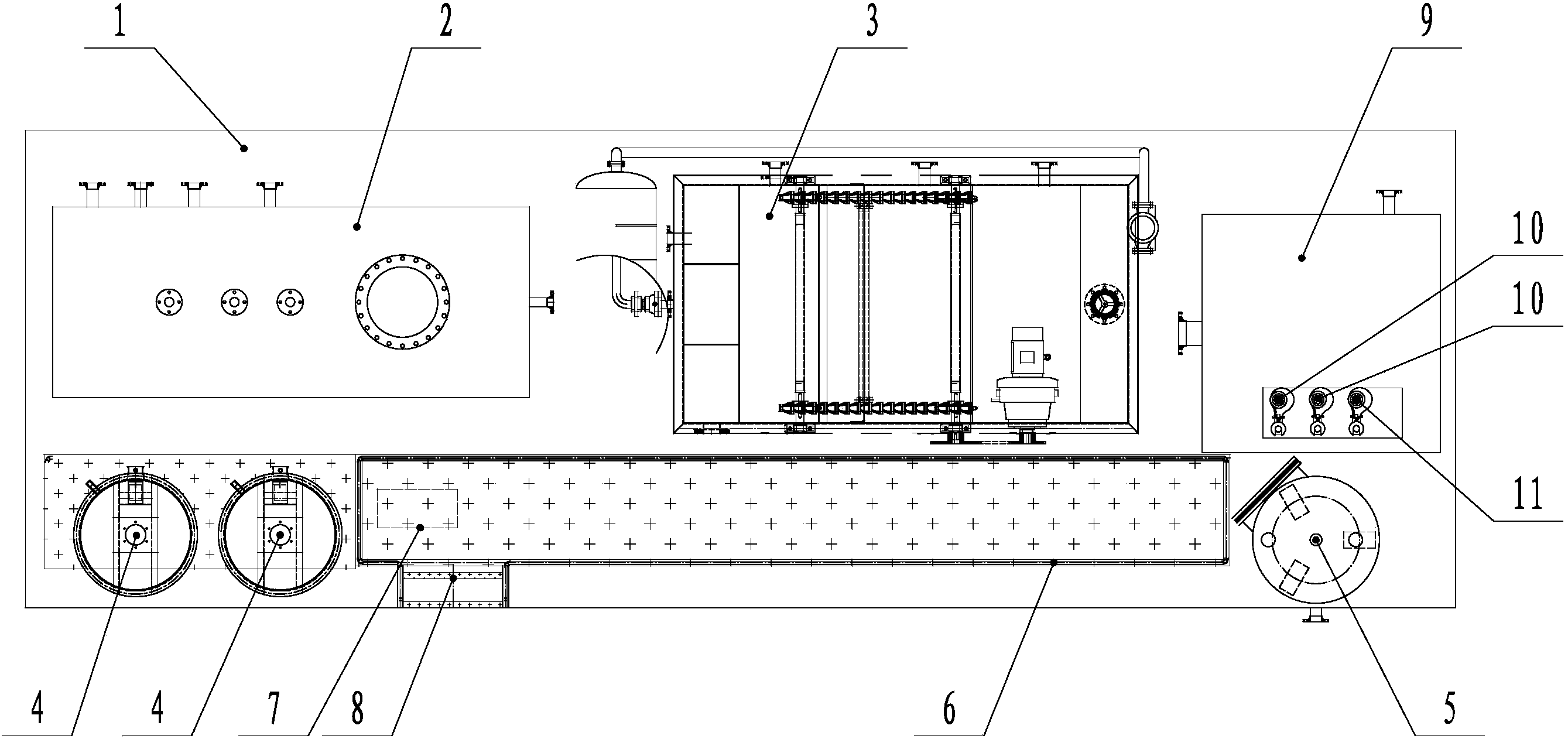

为实现上述目的，本发明的技术方案包括安装基座、油水分离器、溶气气浮系统、加药系统、过滤系统，其特征在于：安装基座左下角设有加药系统，安装基座右下角设有过滤系统，过滤系统与加药系统间设有操作台，操作台左侧设有电控箱，电控箱下方设有与操作台焊接的爬梯，加药装置上方设有油水分离器，过滤系统上方设有水箱，油水分离器与水箱间设有溶气气浮系统，水箱前侧设有提升水泵，提升水泵右侧设有反洗泵。溶气气浮系统还包括外箱体、溶气罐、空压机，外箱体左上侧设有溶气罐，溶气罐上侧设有压力表，压力表右侧设有安全阀，压力表左侧设有进气管路，溶气罐前侧设有浮球装置，溶气罐左侧设有射流器，射流器左端伸出溶气罐并向下延伸，射流器下侧设有止回阀，止回阀上侧设有单向阀，溶气罐下侧设有曝气管路，曝气管路深入外箱体内，曝气管路连接有设置在室外箱体内底部的曝气装置，溶气罐右下方设有空压机，空压机与进气管路连接，外箱体上侧设有减速电机，减速电机连接有主动链轮，减速电机右侧设有通过轴承座固定在外箱体上侧的主动轴，主动轴下端连接有被动链轮，主动轴右方设有被动轴，被动轴通过轴承座固定外箱体上侧，主动轴与被动轴上下两侧设有尼龙链轮，尼龙链轮靠近轴承座内侧，尼龙链轮通过链条链接，主动链轮与被动链轮通过链条链接，主动轴与被动轴间设有排泥管道。油水分离器还包括外壳体，外壳体右侧设有出水口，外壳体下侧设有支架，外箱体右上侧设有人孔I，人孔I左侧设有排气口，外壳体内设有交错布局的隔油板，外壳体后侧左上角设有排水口，排水口右侧设有排油口，排油口右侧设有溢流口，外壳体内右下角设有提升泵。过滤系统还包括罐体，罐体上侧设有布水管，罐体下侧设有出水管，出水管与布水管末端设有电动蝶形阀，罐体内下侧设有滤板，滤板上滤帽，滤帽上侧设有核桃壳，罐体前侧设有人孔II，罐体下侧外围设有支脚，布水管右端设有布水孔。加药系统还包括布药箱，布药箱上侧左右两边设有布药室，布药室间设有机械隔膜计量泵，布药室上侧设有槽钢，槽钢上侧设有电机，电机通过联轴器与搅拌轴链接，搅拌轴下端设有搅拌叶。
由于采用上述技术方案，本发明的有益效果：本发明能够处理多种类型的污水，尤其是对于含油污复杂的污水处理效果非常彻底，效果很好，成功率高，极大的解决本技术领域所存在的问题和短板，有利于本行业的健康、有序发展。
