申请日2016.09.08
公开(公告)日2017.03.22
IPC分类号E03B1/04
摘要
本实用新型公开了一种小区生活废水的中水回用系统，包括主蓄水池、雨水回收池和生活用水沉淀池，主蓄水池内设置有计量泵和加压泵，主蓄水池上设置有主出水管道，雨水回收池的顶端设置有雨水收集管道，雨水回收池的底部设置有沙土，雨水回收池的边侧设置有雨水输送管道，雨水输送管道的进水口处设置有过滤网，雨水回收池通过雨水输送管道与一号过滤池连接，一号过滤池内设置有输水泵，一号过滤池的顶部设置有一号过滤网层、活性炭吸附层和浮游生物过滤层，一号过滤池通过输水管道与主蓄水池连接，生活用水沉淀池的顶部设置有生活污水进入管道。该种小区生活废水的中水回用系统，提高了水资源的利用率，大大的节约了水资源。

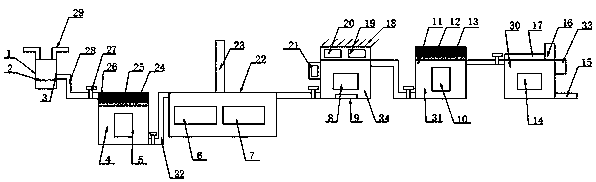

摘要附图
权利要求书
1.一种小区生活废水的中水回用系统，包括主蓄水池(22)、雨水回收池(1)和生活用水沉淀池(30)，其特征在于，所述主蓄水池(22)内设置有计量泵(6)和加压泵(7)，所述主蓄水池(22)上设置有主出水管道(23)，所述雨水回收池(1)的顶端设置有雨水收集管道(29)，所述雨水回收池(1)的底部设置有沙土(2)，所述雨水回收池(1)的边侧设置有雨水输送管道(28)，所述雨水输送管道(28)的进水口处设置有过滤网(3)，所述雨水回收池(1)通过所述雨水输送管道(28)与一号过滤池(4)连接，所述一号过滤池(4)内设置有输水泵(5)，所述一号过滤池(4)的顶部设置有一号过滤网层(26)、活性炭吸附层(25)和浮游生物过滤层(24)，所述一号过滤池(4)通过输水管道(32)与所述主蓄水池(22)连接，所述生活用水沉淀池(30)的顶部设置有生活污水进入管道(16)，所述生活用水沉淀池(30)的底部设置有排污管道(15)，所述生活用水沉淀池(30)的边侧设置有化学处理净化口(33)，所述生活用水沉淀池(30)内设置有排水泵(14)，所述生活用水沉淀池(30)通过所述输水管道(32)与二号过滤池(31)连接，所述二号过滤池(31)内设置有二号输水泵(10)，所述二号过滤池(31)的顶部设置有二号过滤网层(11)、二号活性炭吸附层(12)和二号浮游生物过滤层(13)，所述二号过滤池(31)通过所述输水管道(32)与杀菌池(34)连接，所述杀菌池(34)内设置有三号输水泵(8)，所述杀菌池(34)的内顶部设置有加热管(9)，所述杀菌池(34)的顶端设置有太阳能电池板(18)、太阳能蓄电池(19)和逆变器(20)，所述杀菌池(34)设置有定时器(21)，所述杀菌池(34)通过所述输水管道(32)与所述主蓄水池(22)连接。
2.根据权利要求1所述的一种小区生活废水的中水回用系统，其特征在于，所述太阳能蓄电池(19)电性连接所述逆变器(20)，所述逆变器(20)电性连接所述定时器(21)，所述定时器(21)电性连接所述加热管(9)。
3.根据权利要求1所述的一种小区生活废水的中水回用系统，其特征在于，所述雨水输送管道(28)和所述输水管道(32)上均设置有控制阀(27)。
4.根据权利要求1所述的一种小区生活废水的中水回用系统，其特征在于，所述生活用水沉淀池(30)和所述杀菌池(34)上设置有密封盖(17)。
5.根据权利要求1所述的一种小区生活废水的中水回用系统，其特征在于，所述过滤网(3)固定在所述雨水回收池(1)的内边侧上，所述过滤网(3)位于所述沙土(2)的顶端。
说明书
一种小区生活废水的中水回用系统
技术领域
本实用新型涉及一种中水回用系统，特别涉及一种小区生活废水的中水回用系统，属于水资源循环利用设备领域。
背景技术
中水回用主要是已用过的水质经过处理之后，能够达到某种使用标准，例如废水经过处理可以应用到生活清洗用水、道路的冲洗、小区的绿化、工业设备的清洗等等。使水资源得到了充分的利用。之所以提倡中水回用方式，是因为我们正在面临着水资源污染和匮乏严重的双重问题，如果不采取有效的措施进行解决，那么将会制约经济的发展，人们的生活质量受到了严重的影响。所以中水回用系统的开发是时代发展的必然要求，是科技进步的表现。
实用新型内容
本实用新型要解决的技术问题是克服现有的小区生活用水量大，不能够重复利用，造成水资源的浪费的缺陷，提供一种小区生活废水的中水回用系统，从而解决上述问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种小区生活废水的中水回用系统，包括主蓄水池、雨水回收池和生活用水沉淀池，所述主蓄水池内设置有计量泵和加压泵，所述主蓄水池上设置有主出水管道，所述雨水回收池的顶端设置有雨水收集管道，所述雨水回收池的底部设置有沙土，所述雨水回收池的边侧设置有雨水输送管道，所述雨水输送管道的进水口处设置有过滤网，所述雨水回收池通过所述雨水输送管道与一号过滤池连接，所述一号过滤池内设置有输水泵，所述一号过滤池的顶部设置有一号过滤网层、活性炭吸附层和浮游生物过滤层，所述一号过滤池通过输水管道与所述主蓄水池连接，所述生活用水沉淀池的顶部设置有生活污水进入管道，所述生活用水沉淀池的底部设置有排污管道，所述生活用水沉淀池的边侧设置有化学处理净化口，所述生活用水沉淀池内设置有排水泵，所述生活用水沉淀池通过输水管道与二号过滤池连接，所述二号过滤池内设置有二号输水泵，所述二号过滤池的顶部设置有二号过滤网层、二号活性炭吸附层和二号浮游生物过滤层，所述二号过滤池通过输水管道与杀菌池连接，所述杀菌池内设置有三号输水泵，所述杀菌池的内顶部设置有加热管，所述杀菌池的顶端设置有太阳能电池板、太阳能蓄电池和逆变器，所述杀菌池设置有定时器，所述杀菌池通过输水管道与所述主蓄水池连接。
作为本实用新型的一种优选技术方案，所述太阳能蓄电池电性连接所述逆变器，所述逆变器电性连接所述定时器，所述定时器电性连接所述加热管，能够定时对杀菌池进行消毒杀菌。
作为本实用新型的一种优选技术方案，所述雨水输送管道和所述输水管道上均设置有控制阀，方便对各个环节进行控制。
作为本实用新型的一种优选技术方案，所述生活用水沉淀池和所述杀菌池上设置有密封盖，能够保温，防止杀菌池热量的散射和生活用水沉淀池异味的扩散。
作为本实用新型的一种优选技术方案，所述过滤网固定在所述雨水回收池的内边侧上，所述过滤网位于所述沙土的顶端，经过沙土对雨水进行沉淀吸附后，能够排入到一号过滤池内进行再次过滤。
与现有技术相比，本实用新型的有益效果是：该种小区生活废水的中水回用系统，通过设置的雨水回收池和生活用水沉淀池，能够对雨水或生活用水进行收集、净化在利用，通过设置的雨水收集管道，可以和小区的雨水丢弃管道相连接，进行雨水的收集，经过沙土沉淀和一号过滤池的过滤后，排入到主蓄水池内进行雨水的在利用，通过设置的生活污水进入管道，能够将生活用水排入到生活用水沉淀池内，通过化学处理后，将水流排入到二号过滤池进行过滤，过滤后进入到高温杀菌池进行杀菌，杀菌完成后，排入到主蓄水池进行储存，供小区的绿化或道路清洗使用，提高了水资源的利用率，大大的节约了水资源。
