申请日2016.11.14
公开(公告)日2017.07.07
IPC分类号C02F3/32
摘要
本实用新型公开了一种城镇污水尾水深度处理的人工湿地系统，包括人工湿地池，所述人工湿地池内腔底部铺设有隔水层，所述隔水层的上方设置有土壤层，所述隔水层与土壤层之间铺设有填料层，所述土壤层远离隔水层的一侧设置有除杂保温层，除杂保温层中贯通开设有若干植物插接孔，所述植物插接孔中插设有植物，植物贯穿植物插接孔并插接于土壤层中，所述进水口设置于除杂保温层上方，所述出水口设置于隔水层上方，本实用新型在原有的人工湿地系统的表面设置了一层除杂保温层，可以很好的将太阳能的热量聚集，对水面进行加热保温;反复几次提升就可以有效的捞出杂质，比起人工打捞更省时省力，十分简单方便。
权利要求书

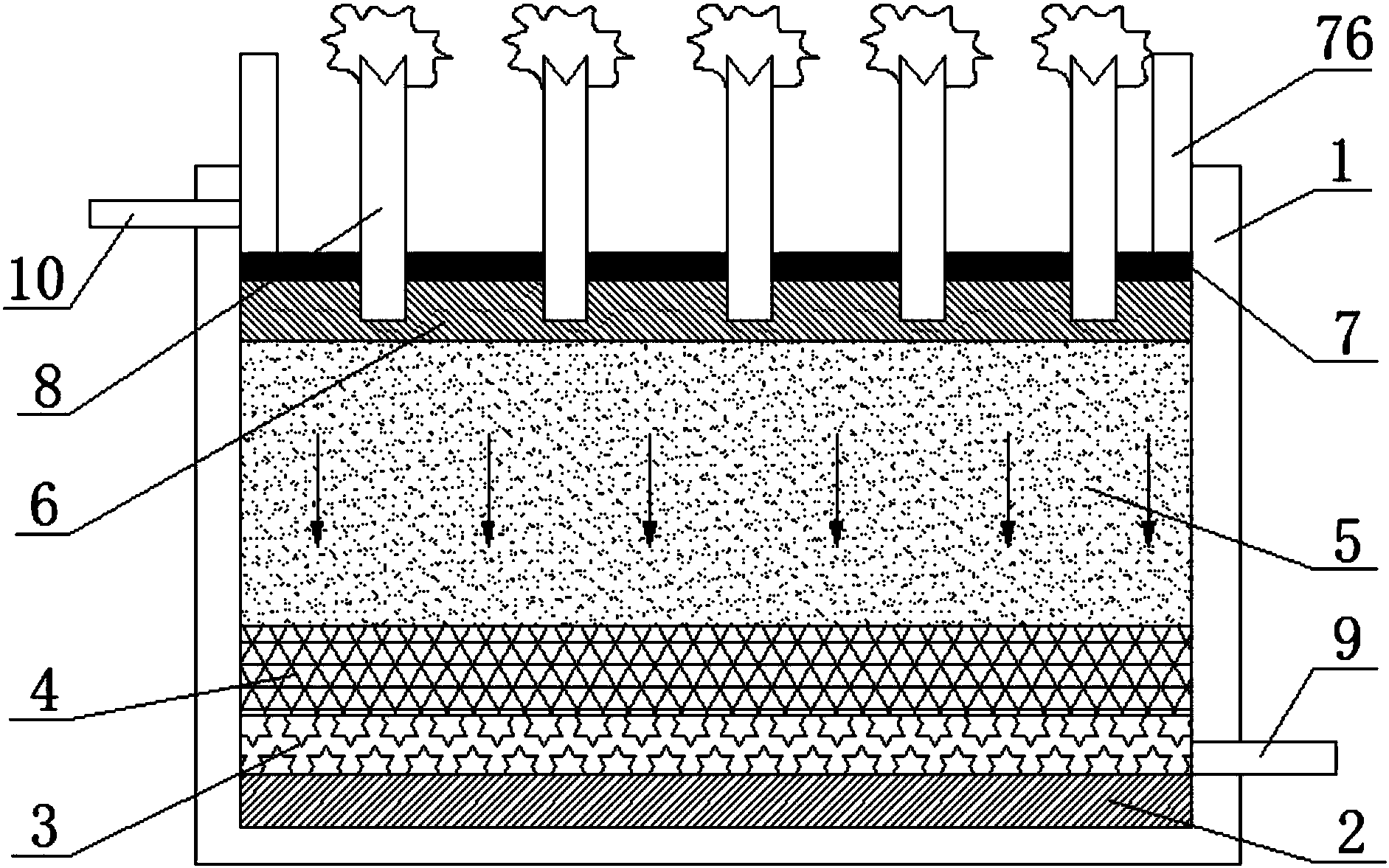

1.一种城镇污水尾水深度处理的人工湿地系统，包括人工湿地池(1)，所述人工湿地池(1)内腔底部铺设有隔水层(2)，所述隔水层(2)的上方设置有土壤层(6)，所述隔水层(2)与土壤层(6)之间铺设有填料层，其特征在于：所述土壤层(6)远离隔水层(2)的一侧设置有除杂保温层(7)，所述除杂保温层(7)中贯通开设有若干植物插接孔(75)，所述植物插接孔(75)中插设有植物(8)，且所述植物(8)贯穿植物插接孔(75)并插接于土壤层(6)中，所述人工湿地池(1)相对应的侧壁上分别开设有进水口(10)和出水口(9)，所述进水口(10)设置于除杂保温层(7)上方，所述出水口(9)设置于隔水层(2)上方。
2.根据权利要求1所述的一种城镇污水尾水深度处理的人工湿地系统，其特征在于：所述填料层包括细砂层(3)、碎石层(4)和粗砂层(5)，所述细砂层(3)紧贴于隔水层(2)靠近土壤层(6)的一侧，所述细砂层(3)远离隔水层(2)的一侧铺设有碎石层(4)，所述碎石层(4)远离细砂层(3)的一侧铺设有粗砂层(5)，且所述粗砂层(5)远离碎石层(4)的一侧紧贴于土壤层(6)。
3.根据权利要求1所述的一种城镇污水尾水深度处理的人工湿地系统，其特征在于：所述除杂保温层(7)远离土壤层(6)一侧在植物插接孔(75)两旁均开设有凹槽(71)，所述凹槽(71)底壁中部贯通开设有螺纹孔(72)，所述螺纹孔(72)中插设有螺纹杆(74)，所述螺纹杆(74)的上端固定连接有与凹槽(71)配合的放大镜(73)，所述除杂保温层(7)的两端固定连接有提升杆(76)。
4.根据权利要求3所述的一种城镇污水尾水深度处理的人工湿地系统，其特征在于：所述提升杆(76)中贯通开设有提拉孔(761)。
5.根据权利要求3所述的一种城镇污水尾水深度处理的人工湿地系统，其特征在于：所述植物插接孔(75)呈均匀设置，且每两个植物插接孔(75)之间相隔3到5毫米。
说明书
一种城镇污水尾水深度处理的人工湿地系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种城镇污水尾水深度处理的人工湿地系统。
背景技术
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，城镇污水尾水在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对尾水进行处理的一种技术，其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收来实现深度处理。
人工湿地污水处理系统是一个综合的生态系统，具有建造和运行费用便宜、易于维护、技术含量低、可进行有效可靠的废水处理、可缓冲对水力和污染负荷的冲击和可提供和间接提供效益的优点，但是也存在以下缺陷：1、人工湿地表面容易出现病虫害和植物残体等，易对植物的生长造成影响，人工打捞费时费力，而且打扫不干净;2、对于气候较冷的区域，无法维持适宜植物生长的水温，也不利于植物的生长。
实用新型内容
本实用新型的目的在于提供一种城镇污水尾水深度处理的人工湿地系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种城镇污水尾水深度处理的人工湿地系统，包括人工湿地池，所述人工湿地池内腔底部铺设有隔水层，所述隔水层的上方设置有土壤层，所述隔水层与土壤层之间铺设有填料层，所述土壤层远离隔水层的一侧设置有除杂保温层，所述除杂保温层中贯通开设有若干植物插接孔，所述植物插接孔中插设有植物，且所述植物贯穿植物插接孔并插接于土壤层中，所述人工湿地池相对应的侧壁上分别开设有进水口和出水口，所述进水口设置于除杂保温层上方，所述出水口设置于隔水层上方。
优选的，所述填料层包括细砂层、碎石层和粗砂层，所述细砂层紧贴于隔水层靠近土壤层的一侧，所述细砂层远离隔水层的一侧铺设有碎石层，所述碎石层远离细砂层的一侧铺设有粗砂层，且所述粗砂层远离碎石层的一侧紧贴于土壤层。
优选的，所述除杂保温层远离土壤层一侧在植物插接孔两旁均开设有凹槽，所述凹槽底壁中部贯通开设有螺纹孔，所述螺纹孔中插设有螺纹杆，所述螺纹杆的上端固定连接有与凹槽配合的放大镜，所述除杂保温层的两端固定连接有提升杆。
优选的，所述提升杆中贯通开设有提拉孔。
优选的，所述植物插接孔呈均匀设置，且每两个植物插接孔之间相隔3到5毫米。
与现有技术相比，本实用新型的有益效果是：本实用新型在原有的人工湿地系统的表面设置了一层除杂保温层，放大镜为凸面镜，可以很好的将太阳能的热量聚集，对水面进行加热保温，很好的维持水面温度;而且除杂保温层的两端设置有提升杆，将放大镜按压至凹槽中以后，通过提升杆将除杂保温层提起，部分水量从植物插接孔留下，杂质和植物残体等被打捞起来，可以有效减小病虫害的发生，反复几次提升就可以有效的捞出杂质，比起人工打捞更省时省力，十分简单方便。
