申请日2016.11.14
公开(公告)日2017.07.07
IPC分类号B01D53/78
摘要
本实用新型公开了一种生活污水除臭装置，包括进气管、反应箱和出气管，所述进气管的一端连接有反应箱，所述反应箱远离进气管的一侧设置有植物提取液箱，植物提取液箱与反应箱之间固定连接有支撑柱，所述植物提取液箱靠近反应箱的一端固定连接有软管，软管贯穿支撑柱并且伸入反应箱内，所述软管位于反应箱内的一端固定连接有喷雾装置，所述反应箱靠近进气管的一侧还连接有出气管，所述出气管远离反应箱的一端连接有出气口，所述进气管和出气管中均设置有排风装置，本实用新型吸附臭气中的异味分子，防止臭气通过污水流动方向还没处理就直接流出污水处理装置，结构简单有效，而且能够很好的提高除臭效率。
权利要求书

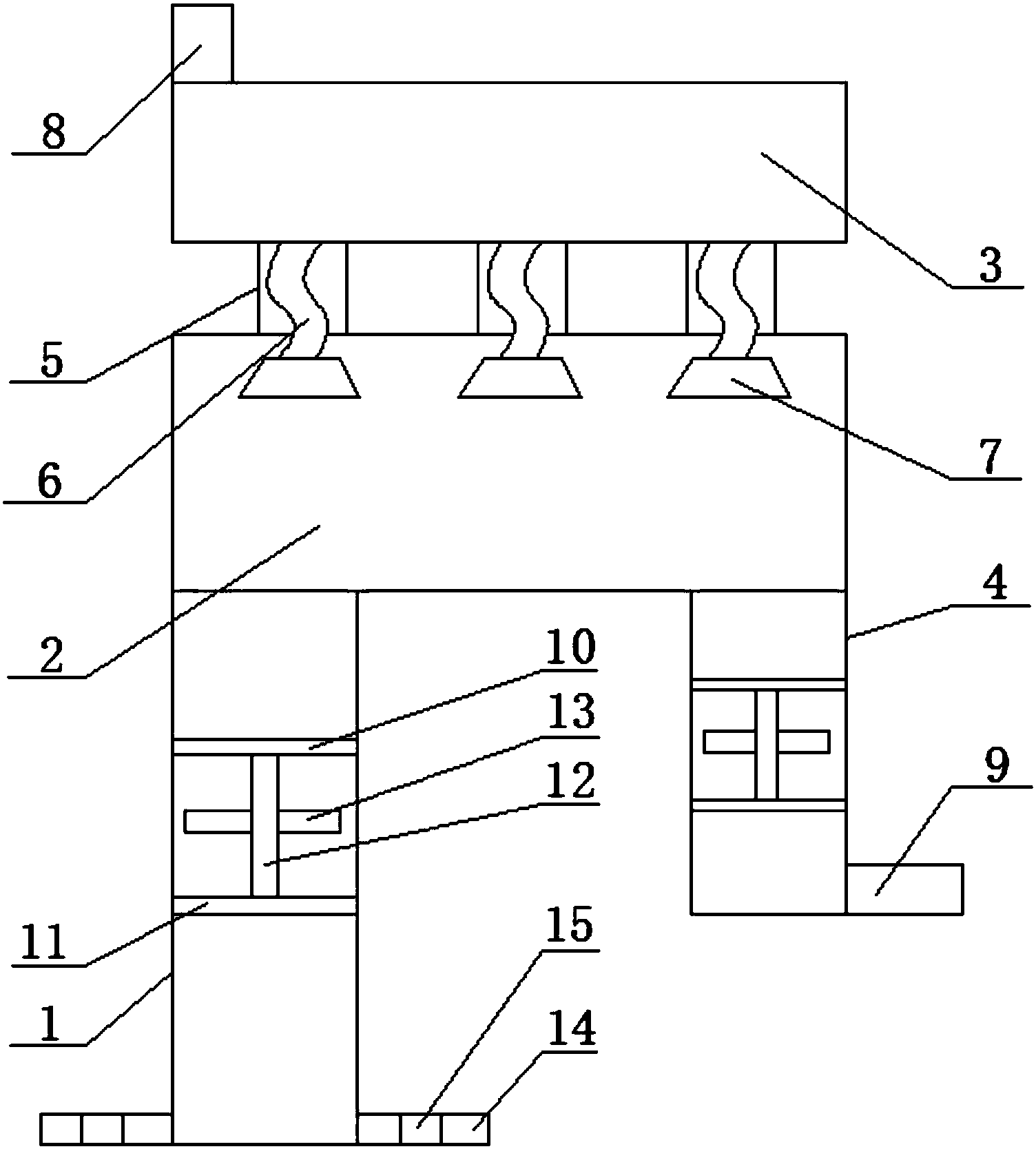

1.一种生活污水除臭装置，包括进气管(1)、反应箱(2)和出气管(4)，其特征在于：所述进气管(1)的一端连接有反应箱(2)，所述反应箱(2)远离进气管(1)的一侧设置有植物提取液箱(3)，所述植物提取液箱(3)与反应箱(2)之间固定连接有支撑柱(5)，所述植物提取液箱(3)靠近反应箱(2)的一端固定连接有软管(6)，所述软管(6)贯穿支撑柱(5)并且伸入反应箱(2)内，所述软管(6)位于反应箱(2)内的一端固定连接有喷雾装置(7)，所述反应箱(2)靠近进气管(1)的一侧还连接有出气管(4)，所述出气管(4)远离反应箱(2)的一端连接有出气口(9)，所述进气管(1)和出气管(4)中均设置有排风装置。
2.根据权利要求1所述的一种生活污水除臭装置，其特征在于：所述排风装置包括上连接杆(10)、下连接杆(11)、安装轴(12)和排风扇(13)，所述进气管(1)的内腔侧壁固定连接有一组连接杆(10)和下连接杆(11)，所述出气管(4)的内腔侧壁也固定连接有一组连接杆(10)和下连接杆(11)，所述上连接杆(10)和下连接杆(11)呈水平设置，所述上连接杆(10)与下连接杆(11)之间垂直连接有安装轴(12)，所述安装轴(12)中部套接有排风扇(13)。
3.根据权利要求1所述的一种生活污水除臭装置，其特征在于：所述植物提取液箱(3)的上方设置有补液口(8)。
4.根据权利要求1所述的一种生活污水除臭装置，其特征在于：所述喷雾装置(7)设置有不少于1组，且喷雾装置(7)均匀设置于反应箱(2)中。
5.根据权利要求1所述的一种生活污水除臭装置，其特征在于：所述进气管(1)远离反应箱(2)一端侧壁固定连接有安装块(14)，所述安装块(14)的中部贯通开设有安装孔(15)。
说明书
一种生活污水除臭装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种生活污水除臭装置。
背景技术
生活污水是指城市机关、学校和居民在日常生活中产生的废水，包括厕所粪尿、洗衣洗澡水、厨房等家庭排水以及商业、医院和游乐场所的排水等，生活污水中的主要污染物质为氨氮、悬浮物等，这些成分在厌氧细菌作用下，易生恶臭物质。
这种恶臭物质对人们身体的健康有着不小的危害，如果长期呼吸这些恶臭气体，还有可能造成疾病的发生，所以需要重视生活污水中恶臭气体的消除，污水中的恶臭源主要分布在污水处理装置的进水预处理区以及生物反应中的厌氧调节池和污泥处理部分，但是现有技术中，污水处理装置中的除臭装置存在以下缺陷：现有的除臭装置都依靠臭气自身的流动来进行除臭动作，无法很好的将每个部分的恶臭气体处理干净，每个环节都会有恶臭气体通过污水流动方向直接流出污水处理装置，不环保，浪费资源。
实用新型内容
本实用新型的目的在于提供一种生活污水除臭装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活污水除臭装置，包括进气管、反应箱和出气管，所述进气管的一端连接有反应箱，所述反应箱远离进气管的一侧设置有植物提取液箱，所述植物提取液箱与反应箱之间固定连接有支撑柱，所述植物提取液箱靠近反应箱的一端固定连接有软管，所述软管贯穿支撑柱并且伸入反应箱内，所述软管位于反应箱内的一端固定连接有喷雾装置，所述反应箱靠近进气管的一侧还连接有出气管，所述出气管远离反应箱的一端连接有出气口，所述进气管和出气管中均设置有排风装置。
优选的，所述排风装置包括上连接杆、下连接杆、安装轴和排风扇，所述进气管的内腔侧壁固定连接有一组连接杆和下连接杆，所述出气管的内腔侧壁也固定连接有一组连接杆和下连接杆，所述上连接杆和下连接杆呈水平设置，所述上连接杆与下连接杆之间垂直连接有安装轴，所述安装轴中部套接有排风扇。
优选的，所述植物提取液箱的上方设置有补液口。
优选的，所述喷雾装置设置有不少于组，且喷雾装置均匀设置于反应箱中。
优选的，所述进气管远离反应箱一端侧壁固定连接有安装块，所述安装块的中部贯通开设有安装孔。
与现有技术相比，本实用新型的有益效果是：本实用新型采用植物液气相反应法来实现除臭效果，通过进气管将污水中的臭气抽进反应箱中，植物提取液通过喷雾装置将液体雾化，然后吸附臭气中的异味分子,与异味分子发生分散、聚合、取代、置换和合成等化学反应,使异味分子发生变化,改变原有的分子结构,使之失去臭味，并且通过进气管和出气管中排风扇的设置，一方面可以加速反应的循环效率，另一方面可以有效的将污水中的臭气完全抽出并对其处理，防止臭气通过污水流动方向还没处理就直接流出污水处理装置，结构简单有效，而且能够很好的提高除臭效率。
