申请日2016.12.29
公开(公告)日2017.05.10
IPC分类号E03F5/04; E03F5/06
摘要

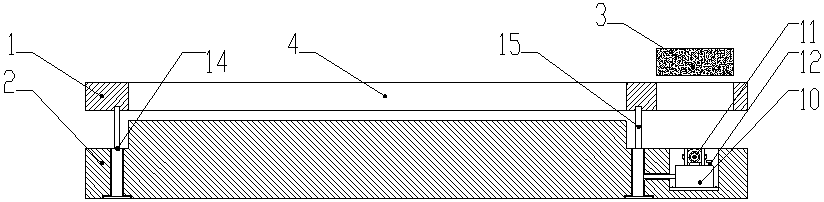

本发明涉及一种城市污水下水道用手动液压型防臭地漏，它包括主漏以及防臭漏，主漏的右端设置有可开启的盖板，主漏的中部排布有多个格栅，所述每两个格栅之间形成有条型孔A;防臭漏的中部与格栅对应的位置设置有条型孔B，防臭漏的上侧面的中部与条型孔A对应的位置设置有条形孔塞;防臭漏的右端开设有条形槽，条形槽内设置有液压泵头，液压泵头的一端连接有油箱，液压泵头的上端铰接有手柄，手柄的一侧设置有回油阀;液压泵头的一端连接有供油管路，供油管路连接有4个液压缸，液压缸设置于防臭漏的4个角处，液压缸设置有液压推杆，液压推杆的顶端固定在主漏的下侧面;本发明具有节能环保、操作方便、实用性强的优点。
摘要附图
权利要求书
1.一种城市污水下水道用手动液压型防臭地漏，它包括主漏以及设置于所述的主漏的下端的防臭漏，其特征在于：所述的主漏的右端设置有可开启的盖板，主漏的中部排布有多个格栅，所述每两个格栅之间形成有条型孔A;所述的防臭漏的中部与所述的格栅对应的位置设置有条型孔B，防臭漏的上侧面的中部与所述的条型孔A对应的位置设置有条形孔塞;防臭漏的右端开设有条形槽，所述的条形槽内设置有液压泵头，所述的液压泵头的一端连接有油箱，液压泵头的上端铰接有手柄，所述的手柄的一侧设置有回油阀;液压泵头的一端连接有供油管路，所述的供油管路连接有4个液压缸，所述的液压缸设置于防臭漏的4个角处，液压缸设置有液压推杆，所述的液压推杆的顶端固定在主漏的下侧面。
2.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的主漏为铸钢材质，所述的防臭漏为橡胶材质。
3.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的条型孔B的宽度小于格栅的宽度。
4.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的的条型孔塞的宽度与条型孔A的宽度相同。
5.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的盖板的宽度大于条形槽的宽度。
6.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的防臭漏上设置有用于敷设供油管路的敷管槽。
7.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的液压推杆的顶端铰接固定在主漏上。
8.如权利要求1所述的一种城市污水下水道用手动液压型防臭地漏，其特征在于：所述的防臭漏的4个角处设置有用于放置液压缸的通孔，且液压缸的下端通过螺栓固定在防臭漏的下侧面。
说明书
一种城市污水下水道用手动液压型防臭地漏
技术领域
本发明涉及一种地漏，属于市政排水机械设施技术领域，具体涉及一种城市污水下水道用手动液压型防臭地漏。
背景技术
随着社会的发展，城市的空气污染逐渐成为人们面对的最大难题，特别是我国北方的大城市，冬天一旦开启供暖，雾霾天更是成为了常态，下水道是城市的污物集中地，其通过道路上的地漏不断散发出有毒气体或异味，加重了城市的空气污染，为缓解这一状况，有必要研发一种城市污水下水道用手动液压型防臭地漏。
发明内容
本发明为克服现有技术的不足而提供一种节能环保、操作方便、实用性强的城市污水下水道用手动液压型防臭地漏。
本发明的技术方案是：一种城市污水下水道用手动液压型防臭地漏，它包括主漏以及设置于所述的主漏的下端的防臭漏，其特征在于：所述的主漏的右端设置有可开启的盖板，主漏的中部排布有多个格栅，所述每两个格栅之间形成有条型孔A;所述的防臭漏的中部与所述的格栅对应的位置设置有条型孔B，防臭漏的上侧面的中部与所述的条型孔A对应的位置设置有条形孔塞;防臭漏的右端开设有条形槽，所述的条形槽内设置有液压泵头，所述的液压泵头的一端连接有油箱，液压泵头的上端铰接有手柄，所述的手柄的一侧设置有回油阀;液压泵头的一端连接有供油管路，所述的供油管路连接有4个液压缸，所述的液压缸设置于防臭漏的4个角处，液压缸设置有液压推杆，所述的液压推杆的顶端固定在主漏的下侧面。
所述的主漏为铸钢材质，所述的防臭漏为橡胶材质。
所述的条型孔B的宽度小于格栅的宽度。
所述的的条型孔塞的宽度与条型孔A的宽度相同。
所述的盖板的宽度大于条形槽的宽度。
所述的防臭漏上设置有用于敷设供油管路的敷管槽。
所述的液压推杆的顶端铰接固定在主漏上。
所述的防臭漏的4个角处设置有用于放置液压缸的通孔，且液压缸的下端通过螺栓固定在防臭漏的下侧面。
本发明的有益效果是：本发明在非工作状态下主漏紧密的贴合在方舟楼的上侧面，并且防臭漏上的条型孔塞镶嵌在主漏的条型孔A内，并且主漏上的格栅完全覆盖住防臭漏的条型孔B，从而使得主漏与防臭漏紧密闭合，有效的防止污水下水道内的有毒气体、异味散发到大气中;当遇到下雨或者其它特殊情况时，市政维护人员到达现场开启盖板，按压手柄对4个液压缸进行供油，从而驱动液压推杆上升，进而在液压推杆的推动下主漏升起，条形孔塞脱离条型孔A后使得主漏与防臭漏处于开启状态，进而雨水等污水依次通过条型孔A与条型孔B流入下水道;当地面排污结束时，打开回油阀，液压缸内的油回流至油箱，同时液压推杆复位带动主漏下降使得主漏与防臭漏关闭，最后关闭回油阀，并将盖板覆盖在主漏的右端;本发明的主漏采用铸钢材质，可根据不同的安装地点设计不同的承重力，以承重各种重物、车辆、人冲击、碾、压，解决安全隐患，防臭漏采用橡胶材质可以有效的避免延长主漏的使用寿命;条型孔B的宽度小于格栅的宽度，可有有效的保证在非使用状态是格栅紧密的覆盖住条型孔B;同样，条型孔塞的宽度与条型孔A的宽度相同，可以有效的保证条型孔赛紧密的塞住条型孔B，从而起到良好的阻塞效果;本发明具有节能环保、操作方便、实用性强的优点。
