申请日2016.09.29
公开(公告)日2017.03.08
IPC分类号C21C7/072; C22B1/248
摘要
本实用新型公开一种酸洗污泥干化造球返AOD炉系统，所述系统包括底开式料罐、提升系统、料仓、电动插板阀、称量皮带机、集中斗、卸料阀、汽化冷却烟道、AOD炉;酸洗污泥干化造球放置在所述底开式料罐内，所述提升系统与所述底开式料罐连接并将所述底开式料罐提升至所述料仓上方;所述电动插板阀设置在所述料仓底端;所述称量皮带机设置在所述电动插板阀下方并与所述集中斗入料端连接;所述集中斗下端设置有与AOD炉控制室通讯连接的卸料阀;所述卸料阀与所述汽化冷却烟道的溜管连通;本实用新型既能有效减少不锈钢酸洗污泥的浪费及污染，又能实现污泥的综合利用，有着较好的经济效益和社会效益。
权利要求书
1.一种酸洗污泥干化造球返AOD炉系统，其特征在于：所述系统包括底开式料罐、提升系统、料仓、电动插板阀、称量皮带机、集中斗、卸料阀、汽化冷却烟道、AOD炉;
酸洗污泥干化造球放置在所述底开式料罐内，所述提升装置与所述底开式料罐连接并将所述底开式料罐提升至所述料仓上方;所述电动插板阀设置在所述料仓底端与AOD炉控制室通讯连接;
当需要添加酸洗污泥干化造球时，所述AOD炉控制室控制所述电动插板阀打开;
所述称量皮带机入料端设置在所述电动插板阀下方，所述称量皮带机的出料端与所述集中斗入料端连接，所述称量皮带机与AOD炉控制室通讯连接;
所述称量皮带机将称量酸洗污泥干化造球的数值反馈给AOD炉控制室;
所述集中斗下端设置有与AOD炉控制室通讯连接的卸料阀;
AOD炉控制室根据所述AOD炉的冶炼情况远程操作卸料阀开闭;
所述卸料阀与所述汽化冷却烟道的溜管入料端连通，所述汽化冷却烟道的溜管出料端与所述AOD炉的熔池连通。
2.如权利要求1所述一种酸洗污泥干化造球返AOD炉系统，其特征在于：所述底开式料罐为机械式结构，所述底开式料罐的容积V=0.9m3。
3.如权利要求1所述一种酸洗污泥干化造球返AOD炉系统，其特征在于：所述提升装置为电动葫芦，所述电动葫芦的起重量Q=3t。
4.如权利要求1所述一种酸洗污泥干化造球返AOD炉系统，其特征在于：所述称量皮带机的运行速度为1.0m/s;所述称量皮带机的称量精度为0.3%。
说明书
酸洗污泥干化造球返AOD炉系统
技术领域
本实用新型涉及一种酸洗污泥干化造球返AOD炉系统。
背景技术
不锈钢在加工过程中会出现黑色、黄色的氧化铁皮，为了提高不锈钢的外观和耐辐射性，加工后的不锈钢必须进行酸洗钝化处理，主要目的是去除焊接、高温加工处理后产生的氧化铁皮，使之银亮有光，并使处理后的表面形成一层以铬为主要物质的氧化膜，不会再产生二次氧蚀，从而提高不锈钢制品的表面腐蚀质量，延长设备使用寿命。
随着资源的日益枯竭和环保要求的不断提高，钢铁节能减排工作面临严峻的挑战。不锈钢酸洗产生的污泥量占不锈钢产量的3%～5%，污泥中含有Ni、Cr、Fe等有价金属元素，同时含有CaF2、CaO、SiO2、CaSO4等物质。近年来，对不锈钢酸洗污泥的减量化、无害化、资源化处理的研究越来越多，不仅是环境保护的需要，也是可持续发展的要求，更是实现循环经济的体现。
目前，国内大多数不锈钢生产厂家对酸洗污泥仍然是简单的堆积填埋进行处理。此法简单快捷，成本低廉，但这会造成大面积土地资源被占用，同时也对环境产生潜在的危害。近期有部分厂家如东特等采取了酸洗污泥干化造球技术，不仅减少了对环境的危害，还为此类固废资源的循环利用提供了理论上的可行性。
实用新型内容
针对上述问题，结合AOD炉高跨工艺布置实际情况，本实用新型提供一种酸洗污泥干化造球返AOD炉系统。

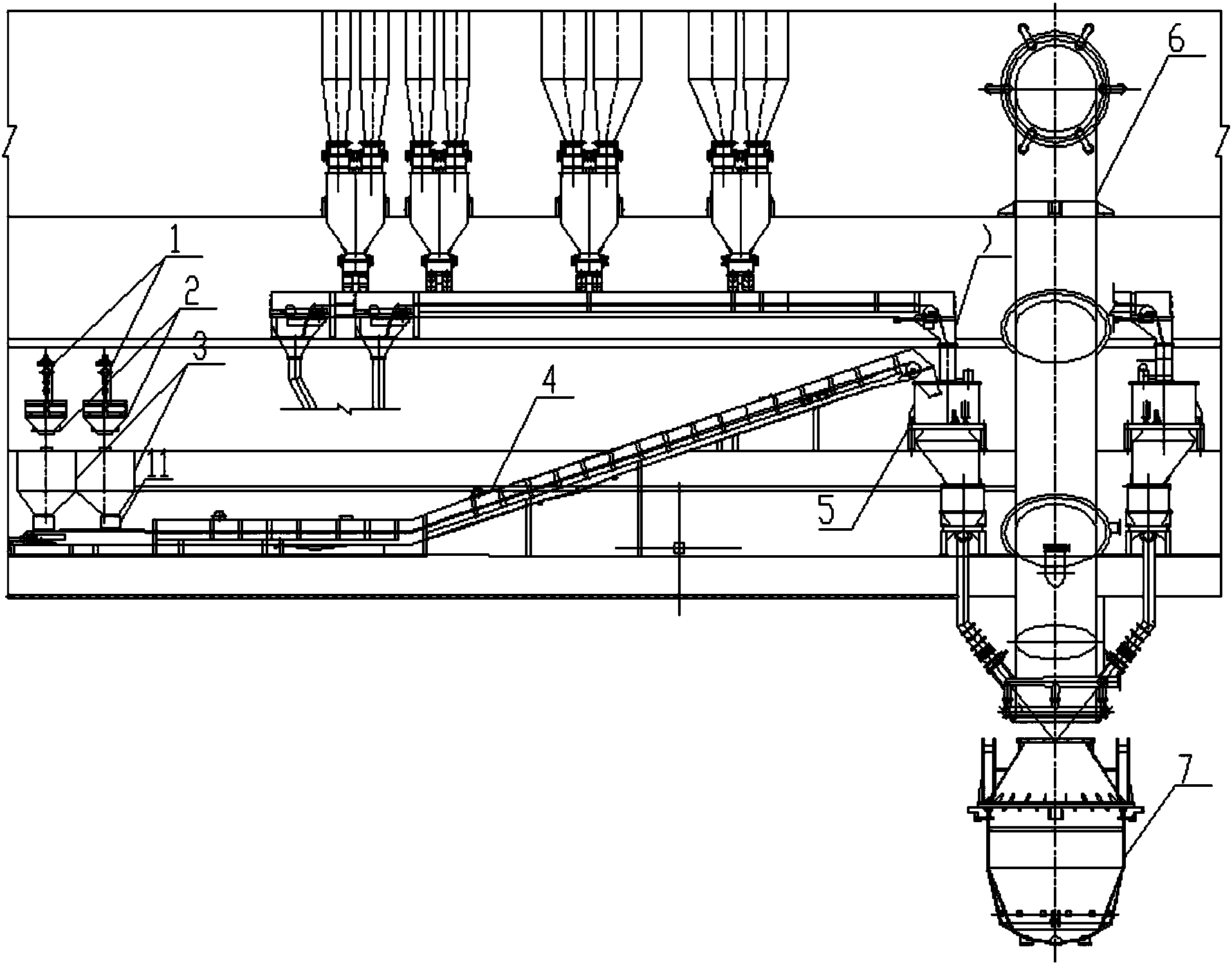

为达到上述目的，本实用新型一种酸洗污泥干化造球返AOD炉系统，所述系统包括底开式料罐、提升装置、料仓、电动插板阀、称量皮带机、集中斗、卸料阀、汽化冷却烟道、AOD炉;
酸洗污泥干化造球放置在所述底开式料罐内，所述提升系统与所述底开式料罐连接并将所述底开式料罐提升至所述料仓上方;所述电动插板阀设置在所述料仓底端与AOD炉控制室通讯连接;
当需要添加酸洗污泥干化造球时，所述AOD炉控制室控制所述电动插板阀打开;
所述称量皮带机入料端设置在所述电动插板阀下方，所述称量皮带机的出料端与所述集中斗入料端连接，所述称量皮带机与AOD炉控制室通讯连接;
所述称量皮带机将称量酸洗污泥干化造球的数值反馈给AOD炉控制室;
所述集中斗下端设置有与AOD炉控制室通讯连接的卸料阀;
AOD炉控制室根据所述AOD炉的冶炼情况远程操作卸料阀开闭;
所述卸料阀与所述汽化冷却烟道的溜管入料端连通，所述汽化冷却烟道的溜管出料端与所述AOD炉的熔池连通。
较佳的，所述底开式料罐为机械式结构，所述底开式料罐的容积V=0.9m3。
较佳的，所述提升装置为电动葫芦，所述电动葫芦的起重量Q=3t。
较佳的，所述称量皮带机的运行速度为1.0m/s;所述称量皮带机的称量精度为0.3%
本实用新型将酸洗污泥干化造球返AOD炉的系统与AOD炉散状料加料系统合一，工艺合理;能有效降低造渣剂消耗，降低金属原料消耗，提高金属的收得率。
