申请日2016.11.18
公开(公告)日2017.02.01
IPC分类号C02F1/00; B01F7/16; B01F15/00; B01D53/04
摘要
本发明公开了一种化工污水处理前置式除臭装置，包括搅拌罐本体，所述搅拌罐本体上端设置有驱动电机，所述驱动电机通过减速机与转轴相连，所述转轴延伸至搅拌罐本体内且转轴底端设置有锚式搅拌桨，所述转轴中部设置有螺旋形消泡桨叶，所述转轴上部对称设置有两根消泡横轴，所述消泡横轴上设置有多个消泡锯齿;所述搅拌罐本体左侧上端设置有进水管，所述搅拌罐本体右侧下端设置有出水管。本发明结构设计简单合理，使用方便，通过多重搅拌和消泡作用使得污水内的臭气充分逸出，并通过活性炭吸附装置吸附有害异味物质后排出，避免臭气影响周边环境。
权利要求书
1.一种化工污水处理前置式除臭装置，包括搅拌罐本体，其特征在于，所述搅拌罐本体上端设置有驱动电机，所述驱动电机通过减速机与转轴相连，所述转轴延伸至搅拌罐本体内且转轴底端设置有锚式搅拌桨，所述转轴中部设置有螺旋形消泡桨叶，所述转轴上部对称设置有两根消泡横轴，所述消泡横轴上设置有多个消泡锯齿;所述搅拌罐本体左侧上端设置有进水管，所述搅拌罐本体右侧下端设置有出水管;所述搅拌罐本体右侧上端设置有排气管，所述排气管上依次设置有引风机及活性炭吸附装置，所述活性炭吸附装置内设置有多个间隔布置的活性炭吸附块。
2.根据权利要求1所述的化工污水处理前置式除臭装置，其特征在于，所述螺旋形消泡桨叶与转轴为可拆卸连接。
3.根据权利要求1所述的化工污水处理前置式除臭装置，其特征在于，所述活性炭吸附块外包覆有防漏网。
说明书
一种化工污水处理前置式除臭装置
技术领域
本发明涉及一种除臭装置，具体是一种化工污水处理前置式除臭装置。
背景技术
随着水污染情况的不断加剧，使得污水处理和再生行业受到空前的关注。现有的化工污水往往会伴有臭气，这些臭气主要是一些硫化合物、氮化合物等，主要来自腐化污水和污泥，具确强烈的刺激性异味，对人体的危害极大，可经呼吸道、眼、皮肤等不同途径进入人体,使人头昏难受，长期置身其中，对人体的神经系统损害极大。
因此就需要一种除臭的化工污水处理设备。
发明内容
本发明的目的在于提供一种化工污水处理前置式除臭装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

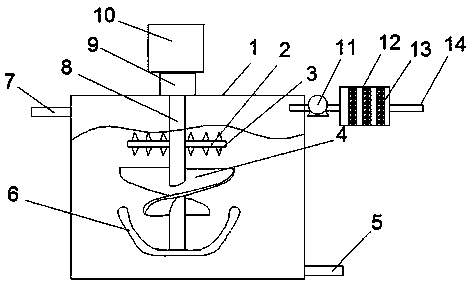

一种化工污水处理前置式除臭装置，包括搅拌罐本体，所述搅拌罐本体上端设置有驱动电机，所述驱动电机通过减速机与转轴相连，所述转轴延伸至搅拌罐本体内且转轴底端设置有锚式搅拌桨，所述转轴中部设置有螺旋形消泡桨叶，所述转轴上部对称设置有两根消泡横轴，所述消泡横轴上设置有多个消泡锯齿;所述搅拌罐本体左侧上端设置有进水管，所述搅拌罐本体右侧下端设置有出水管;所述搅拌罐本体右侧上端设置有排气管，所述排气管上依次设置有引风机及活性炭吸附装置，所述活性炭吸附装置内设置有多个间隔布置的活性炭吸附块。
作为本发明进一步的方案：所述螺旋形消泡桨叶与转轴为可拆卸连接。
作为本发明再进一步的方案：所述活性炭吸附块外包覆有防漏网。
与现有技术相比，本发明的有益效果是：设置锚式搅拌桨，搅拌底部污水，搅拌效果好;设置螺旋形消泡桨叶，在高速转动时其产生的离心力会使的污水向斜上方高速翻动，达到了搅拌的目的，带动污水翻动，搅拌效果好，而且高速翻动污水会起到破碎部分气泡的作用，达到消除气泡的作用，使得臭气排出充分;污水向上翻动使遇到消泡横轴上的消泡锯齿，会被进一步破碎，从而进一步完成消泡;搅拌排出的臭气会在搅拌罐本体上端集中并被引风机引出，通入到活性炭吸附装置内，经多次活性炭吸附块吸附异味成分后从排气管排出。
综上所述，本发明结构设计简单合理，使用方便，通过多重搅拌和消泡作用使得污水内的臭气充分逸出，并通过活性炭吸附装置吸附有害异味物质后排出，避免臭气影响周边环境。
