申请日2016.10.09
公开(公告)日2017.04.05
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种盾构机挖掘过程中的污水沉淀系统，包括支撑架、多级沉降装置和污泥输送装置，其中，多级沉降装置安装在支撑架的上端，污泥输送装置安装于多级沉降装置的出水口的下方;多级沉降装置包括至少2个依次连通的沉淀池，多级沉降装置的入口与污水泵连接，使用完毕后，将多级沉淀装置中的污泥用水冲出，通过污泥输送装置输送到设定位置。本实用新型可以将盾构隧道内盾尾污水中泥沙进行沉降，沉降掉大部分的泥沙，经过沉淀后的清水进入到盾构机自带的污水箱中，由于进入污水箱中的水中带有的泥沙较少，可以延长污水箱的使用时间，大大节省了人力，降低了施工成本。

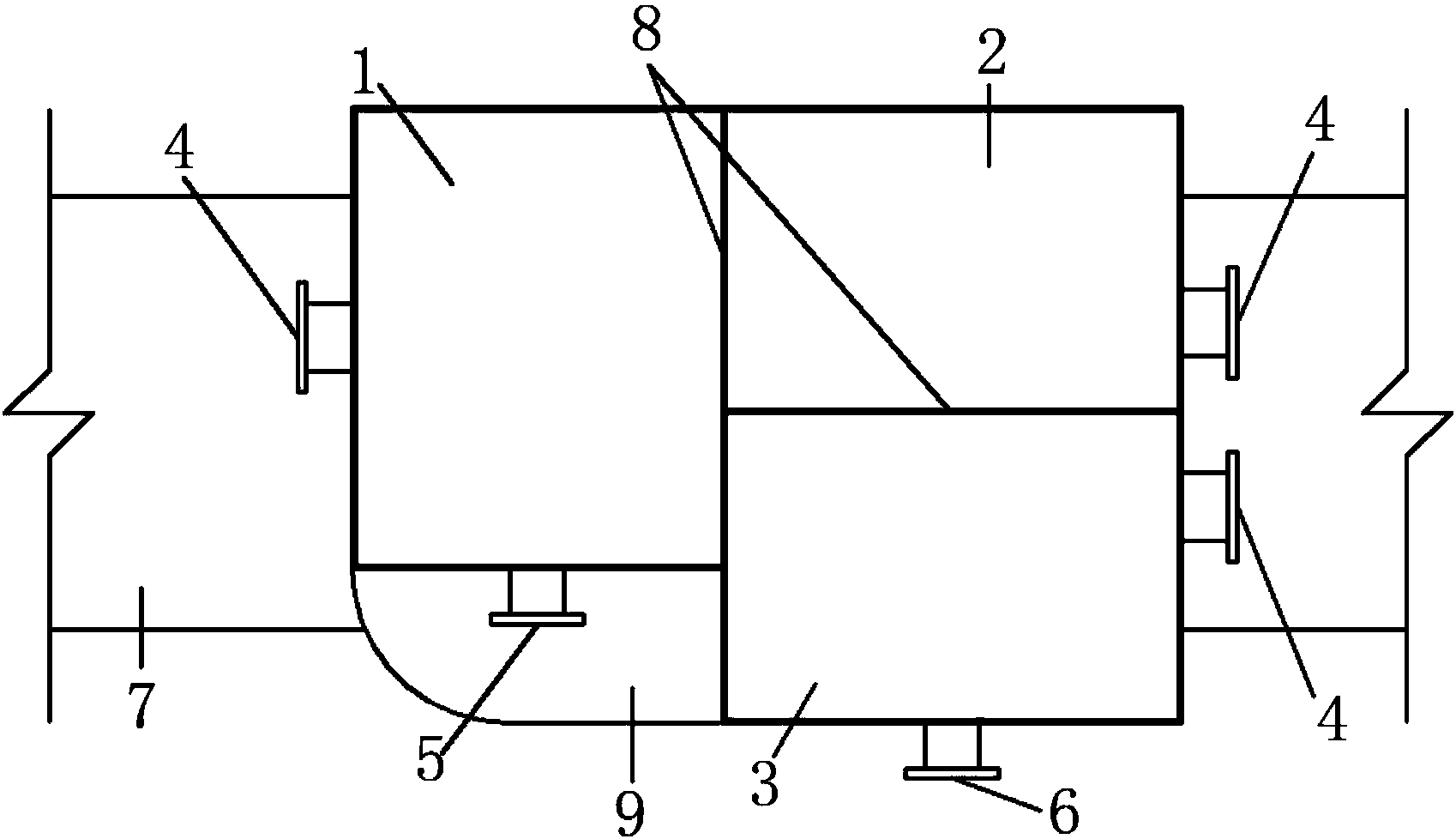

摘要附图
权利要求书
1.一种盾构机挖掘过程中的污水沉淀系统，其特征在于：包括支撑架、多级沉降装置和污泥输送装置，其中，多级沉降装置安装在支撑架的上端，污泥输送装置安装于多级沉降装置的出水口的下方;多级沉降装置包括至少2个依次连通的沉淀池，多级沉降装置的入口与污水泵连接，使用完毕后，将多级沉淀装置中的污泥用水冲出，通过污泥输送装置输送到设定位置。
2.根据权利要求1所述的污水沉淀系统，其特征在于：所述污泥输送装置为皮带，皮带大体水平设置，皮带为凹形结构，中间低两边高。
3.根据权利要求2所述的污水沉淀系统，其特征在于：所述皮带的最高处与多级沉降装置出水口端之间沿竖直方向上的距离为5-20cm。
4.根据权利要求1所述的污水沉淀系统，其特征在于：所述污泥输送装置为小车，通过链条提供动力，使小车前进。
5.根据权利要求1所述的污水沉淀系统，其特征在于：所述多级沉淀装置包括三个依次连通的沉淀池，分别为一级沉淀池、二级沉淀池和三级沉淀池，一级沉淀池上设置有进水口，三级沉淀池上设置有出水口。
6.根据权利要求5所述的污水沉淀系统，其特征在于：所述一级沉淀池与二级沉淀池之间、二级沉淀池与三级沉淀池之间均设置有溢流结构。
7.根据权利要求5所述的污水沉淀系统，其特征在于：所述一级沉淀池、二级沉淀池和三级沉淀池的底部所在高度依次降低。
8.根据权利要求1所述的污水沉淀系统，其特征在于：多级沉降装置的出水口设置有蝶阀。
9.根据权利要求1所述的污水沉淀系统，其特征在于：多级沉降装置的出水口与盾构机自带的污水箱通过管道连通，管道内设置有用于阻挡异物的格栅。
10.根据权利要求9所述的污水沉淀系统，其特征在于：所述格栅设置于靠近多级沉降装置的出水口处。
说明书
一种盾构机挖掘过程中的污水沉淀系统
技术领域
本实用新型属于污水处理领域，具体涉及一种污水沉淀装置，尤其是涉及到用于盾构隧道内在皮带机上方工作的三级污水沉淀系统。
背景技术
盾构机在掘进过程中，盾尾处有好多污水，需要用污水泵抽出，抽出的污水首先要排放到污水箱。这种污水中还有大量的泥沙和砂浆(清洗砂浆罐，砂浆管的砂浆和从盾尾漏的浆)，一般两三天污水箱沉淀箱就被泥沙填满，清理污水箱时，如果五个人同时清理，还需要至少一天的时间在清理污水箱的过程中需要停工，大大影响了工作效率。如果不立即清理污水箱，沉积的泥沙就流进排水泵，这样污水泵经常被堵塞，一旦堵塞就得拆开管子进行清理，如果将管子拆开进行清理，就不能继续将污水排出，盾尾处的水就不能抽出，而如果盾尾有水就不能施工。如果污水箱填满后补立即清理污水箱，污水管也会被污泥堵塞，而清理污水管就会费时、费力。而且这种带有污泥的污水一旦排到井口，抽到下水沟，就会堵塞下水沟。所以需要一种可以将盾尾处污水进行初步沉淀的装置，污水经过沉淀后进入污水箱，可以延长污水箱的使用时间。
实用新型内容
本实用新型的目的是为克服上述现有技术的不足，提供一种盾构机挖掘过程中的污水沉淀系统，该污水沉淀装置整体结构简单，易操作，可以有效的防止污水管及污水泵的堵塞，使得盾构机的施工速度不受盾尾污水影响。
为实现上述目的，本实用新型采用下述技术方案：
一种盾构机挖掘过程中的污水沉淀系统，包括支撑架、多级沉降装置和污泥输送装置，其中，多级沉降装置安装在支撑架的上端，污泥输送装置安装于多级沉降装置的出水口的下方;多级沉降装置包括至少2个依次连通的沉淀池，多级沉降装置的入口与污水泵连接，使用完毕后，将多级沉淀装置中的污泥用水冲出，通过污泥输送装置输送到设定位置。
优选的，所述污泥输送装置为皮带，皮带大体水平设置，皮带为凹形结构，中间低两边高。凹形结构的皮带方便将污泥连带泥水一起进行运输，可有效防止泥水在运输过程中乱撒。
进一步优选的，所述皮带的最高处与多级沉降装置出水口端之间沿竖直方向上的距离为5-20cm。
优选的，所述污泥输送装置为小车，通过链条提供动力，使小车前进。
优选的，所述多级沉淀装置包括三个依次连通的沉淀池，分别为一级沉淀池、二级沉淀池和三级沉淀池，一级沉淀池上设置有进水口，三级沉淀池上设置有出水口。
进一步优选的，所述一级沉淀池与二级沉淀池之间、二级沉淀池与三级沉淀池之间均设置有溢流结构。
更进一步优选的，所述一级沉淀池、二级沉淀池和三级沉淀池的底部所在高度依次降低。
污水经过沉降后可将大部分污泥进行沉降，清水通过溢流结构溢流到下一沉淀池，既可以减小对已经沉降后的污泥的扰动，又可以使沉淀后的水轻松流过。
优选的，多级沉降装置的出口端设置有蝶阀。
优选的，多级沉降装置的出水口与盾构机自带的污水箱通过管道连通，管道内设置有用于阻挡异物的格栅。
进一步优选的，所述格栅设置于靠近多级沉降装置的出水口处。格栅可以将较大体积的异物进一步阻挡，防止进入污水箱后加速污水箱的填满或堵塞污水箱下游的管道。而且格栅的设置位置可以在阻挡的异物较多时，卸下管道，方便人工清理，防止了管道的堵塞。
本实用新型的有益效果为：
本实用新型可以将盾构隧道内盾尾污水中泥沙进行沉降，沉降掉大部分的泥沙，经过沉淀后的清水进入到盾构机自带的污水箱中，由于进入污水箱中的水中带有的泥沙较少，可以延长污水箱的使用时间，大大节省了人力，降低了施工成本。
由于污水箱中的污泥减少，所以可以有效防止污水堵塞污水泵与污水管。同时沉淀池内的泥沙达到一定程度后可以通过放泥沙口蝶阀排出，在排泥沙过程中盾尾处的污水正常抽，不影响盾构机的正常工作。
