申请日2016.10.20
公开(公告)日2017.06.06
IPC分类号B01D50/00; B01D47/06; B01D53/78; B01D53/48; B01D53/26; B01D53/96
摘要
本实用新型公开了一种防冻且高效净化内部污水的湿法除尘器，包括控制面板、电磁阀、进气口控制阀和脱水器，所述控制面板安装在污水处理池的右侧，所述污水处理池内部靠近控制面板的左侧位置处设置有抽水泵水管，所述抽水泵水管的上方设置有抽水泵，所述抽水泵的外部包裹有电机外壳，所述污水处理池内部靠近抽水泵水管的左侧设置有PH值测试器。影响机器正常工作，且在共设置了三个污水处理池，可以同时进行工作，加快污水的净化处理速度，让湿法除尘器可以更加高效的运行。且在排气管出口设置了PH值测试仪，可以有效检测排除气体是否达到标准，没有达到的话，通过控制进气口控制阀来控制进气量，保障净化完全。

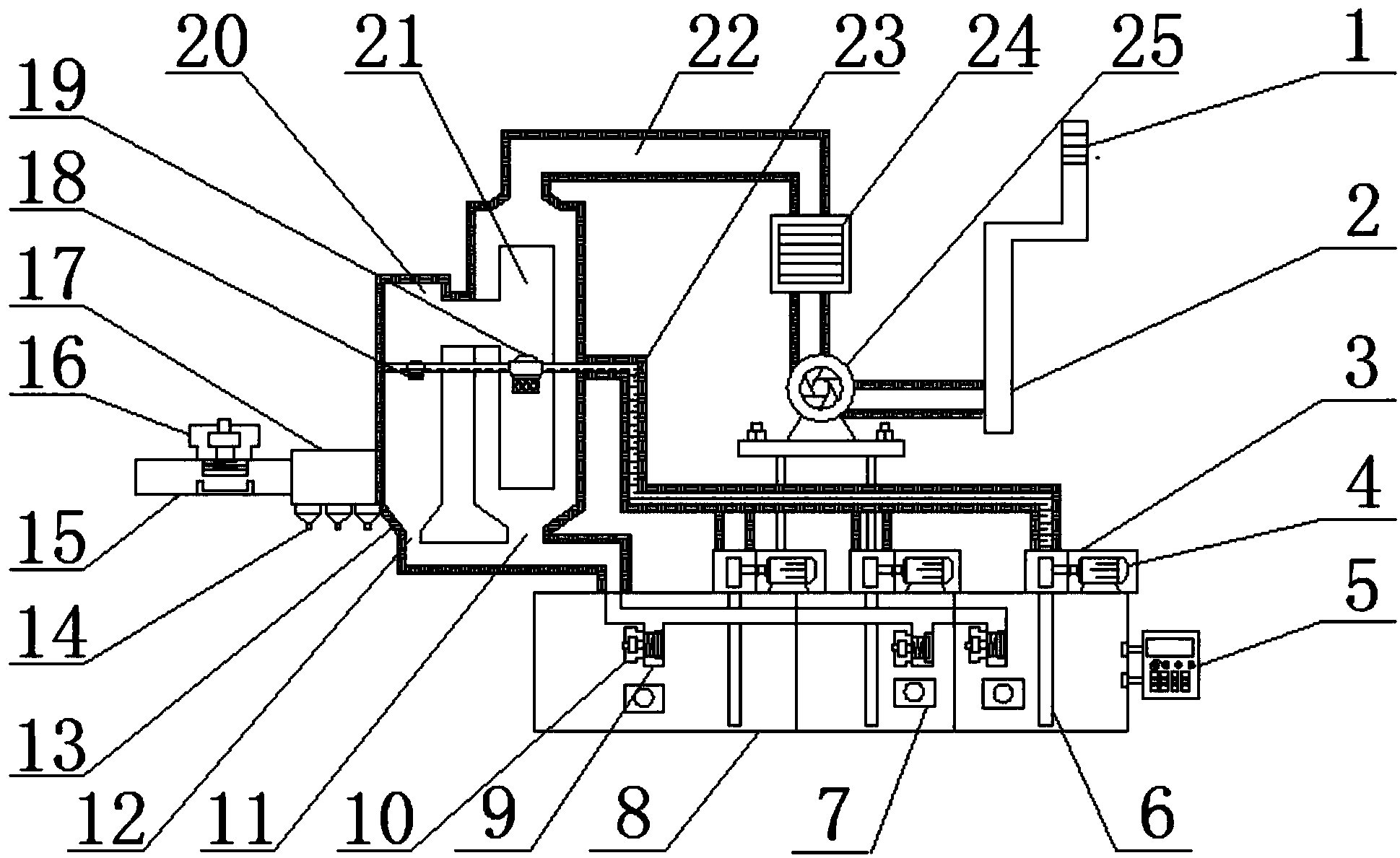

摘要附图
权利要求书
1.一种防冻且高效净化内部污水的湿法除尘器，包括控制面板(5)、电磁阀(10)、进气口控制阀(16)和脱水器(24)，其特征在于：所述控制面板(5)安装在污水处理池(8)的右侧，所述污水处理池(8)内部靠近控制面板(5)的左侧位置处设置有抽水泵水管(6)，所述抽水泵水管(6)的上方设置有抽水泵(4)，所述抽水泵(4)的外部包裹有电机外壳(3)，所述污水处理池(8)内部靠近抽水泵水管(6)的左侧设置有PH值测试器(7)，所述PH值测试器(7)的上方设置有污水出口(9)，所述电磁阀(10)安装在污水出口(9)上，所述污水出口(9)的左侧上方设置有二号锅炉排水口(11)，所述二号锅炉排水口(11)的左侧设置有一号锅炉排水口(12)，且二号锅炉排水口(11)的上方设置有二号锅炉(21)，所述二号锅炉(21)的内部中间位置处设置有二号洒水口(19)，且二号锅炉(21)的左侧设置有一号锅炉(20)，所述一号锅炉(20)的中间位置处设置有一号洒水口(18)，且一号锅炉(20)的外部包裹有保温层(13)，所述一号锅炉(20)的左侧下方设置有电除尘器(17)，所述电除尘器(17)的下方设置有出灰口(14)，且电除尘器(17)的左侧设置有进气口(15)，所述进气口控制阀(16)安装在进气口(15)上，所述二号锅炉(21)的右侧上方设置有排气管(22)，且二号锅炉(21)的右侧中间位置处设置有进水管(23)，所述脱水器(24)安装在排气管(22)上，且脱水器(24)的下方设置有引风机(25)，所述引风机(25)的右侧设置有排气管(2)，所述排气管(2)的上方设置有PH值测试仪(1)，所述PH值测试仪(1)、抽水泵(4)、PH值测试器(7)、电磁阀(10)、进气口控制阀(16)、电除尘器(17)和引风机(25)均与控制面板(5)电性连接。
2.根据权利要求1所述的一种防冻且高效净化内部污水的湿法除尘器，其特征在于：所述抽水泵(4)共设置有三个，且三个抽水泵(4)均匀安装在污水处理池(8)的上方。
3.根据权利要求1所述的一种防冻且高效净化内部污水的湿法除尘器，其特征在于：所述抽水泵水管(6)共设置有三个，且三个抽水泵水管(6)均匀安装在污水处理池(8)的内部。
4.根据权利要求1所述的一种防冻且高效净化内部污水的湿法除尘器，其特征在于：所述一号锅炉(20)与二号锅炉(21)均为圆柱形结构。
5.根据权利要求1所述的一种防冻且高效净化内部污水的湿法除尘器，其特征在于：所述出灰口(14)共设置有三个，且三个出灰口(14)均匀安装在电除尘器(17)的下方。
说明书
一种防冻且高效净化内部污水的湿法除尘器
技术领域
本实用新型属于除尘器技术领域，具体涉及一种防冻且高效净化内部污水的湿法除尘器。
背景技术
湿法除尘器，通常是指含尘烟气通过接触水、碱液等液体而达到去除尘粒的目的的除尘设备。其特征在于：包括有除尘腔，在除尘腔下部的圆周切线方向上设有进气通道，在除尘腔顶部连接有排放烟筒，在靠近该除尘腔一端的进气通道内设有喷淋水雾化装置，在该除尘腔内的中部和上部分别设置有第一级旋叶组和第二级旋叶组。从引风机抽进来并经过喷淋水雾化装置喷洒了水汽的烟灰尘依次经过除尘腔内第一级旋叶组、第二级旋叶组的除尘作用和三次雾化捕捉和水洗后，烟尘内有害物质基本上被清离出并被收集起来，这些净化后的气体再次经过阻尼筒作用下由排放烟筒排出的气体完全符合国家二级环保标准(GB9078-1996)，所以本实用新型的除尘效果好，达到国家环保要求。
现有的湿法除尘器在使用过程中存在一些缺陷，例如在天气寒冷的情况下，介质通过管道输送到锅炉的过程中常出现因为环境温度过低发生冻结，凝固等现象，导致机器不能正常的工作，同时湿法除尘器内部产生的污水净化速度慢，影响湿法除尘器的工作。
实用新型内容
本实用新型的目的在于提供一种防冻且高效净化内部污水的湿法除尘器，以解决上述背景技术中提出的在天气寒冷的情况下，介质通过管道输送到锅炉的过程中常出现因为环境温度过低发生冻结，凝固等现象，导致机器不能正常的工作，同时湿法除尘器内部产生的污水净化速度慢，影响湿法除尘器的工作的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防冻且高效净化内部污水的湿法除尘器，包括控制面板、电磁阀、进气口控制阀和脱水器，所述控制面板安装在污水处理池的右侧，所述污水处理池内部靠近控制面板的左侧位置处设置有抽水泵水管，所述抽水泵水管的上方设置有抽水泵，所述抽水泵的外部包裹有电机外壳，所述污水处理池内部靠近抽水泵水管的左侧设置有PH值测试器，所述PH值测试器的上方设置有污水出口，所述电磁阀安装在污水出口上，所述污水出口的左侧上方设置有二号锅炉排水口，所述二号锅炉排水口的左侧设置有一号锅炉排水口，且二号锅炉排水口的上方设置有二号锅炉，所述二号锅炉的内部中间位置处设置有二号洒水口，且二号锅炉的左侧设置有一号锅炉，所述一号锅炉的中间位置处设置有一号洒水口，且一号锅炉的外部包裹有保温层，所述一号锅炉的左侧下方设置有电除尘器，所述电除尘器的下方设置有出灰口，且电除尘器的左侧设置有进气口，所述进气口控制阀安装在进气口上，所述二号锅炉的右侧上方设置有排气管，且二号锅炉的右侧中间位置处设置有进水管，所述脱水器安装在排气管上，且脱水器的下方设置有引风机，所述引风机的右侧设置有排气管，所述排气管的上方设置有PH值测试仪，所述PH值测试仪、抽水泵、PH值测试器、电磁阀、进气口控制阀、电除尘器和引风机均与控制面板电性连接。
优选的，所述抽水泵共设置有三个，且三个抽水泵均匀安装在污水处理池的上方。
优选的，所述抽水泵水管共设置有三个，且三个抽水泵水管均匀安装在污水处理池的内部。
优选的，所述一号锅炉与二号锅炉均为圆柱形结构。
优选的，所述出灰口共设置有三个，且三个出灰口均匀安装在电除尘器的下方。
与现有技术相比，本实用新型的有益效果是：该实用新型结构科学合理，使用安全方便，在两个锅炉的外壁以及排水管和排气管的外壁都设置了保温层，可以有效的防止冬天温度过低导致的进水管和锅炉出现冻结，凝固的现象，影响机器正常工作，且共设置了三个污水处理池，可以同时进行工作，加快污水的净化处理速度，让湿法除尘器可以更加高效的运行，且在排气管出口设置了PH值测试仪，可以有效检测排除气体是否达到标准，没有达到的话，通过控制进气口控制阀来控制进气量，保障净化完全。
