申请日2016.11.01
公开(公告)日2017.05.17
IPC分类号C02F9/08; C02F11/00; C02F11/18; B01D53/76
摘要
本实用新型涉及污水处理设备技术领域，具体地说是一种医用废水处理设备，包括曝气室、消毒沉淀池、污泥储存室，曝气室的一侧设有栅格固定台，栅格固定台上设有栅格，栅格的上方设有污水入口，污水入口出设有粉碎机，栅格固定台的侧面安装有风扇，曝气室的上方设有排气口，排气口与排气风机的入风口之间的管道上设有臭氧发生器，排气风机的出风口与曝气风机的入风口之间的管道上设有空气杀菌剂补充装置，曝气风机的出风口延伸至曝气室的底部，本实用新型同现有技术相比，设计了医用废水处理设备，对污水产生的气体和污泥进行处理，降低二次污染的可能，使医用废水处理设备更完善。
权利要求书

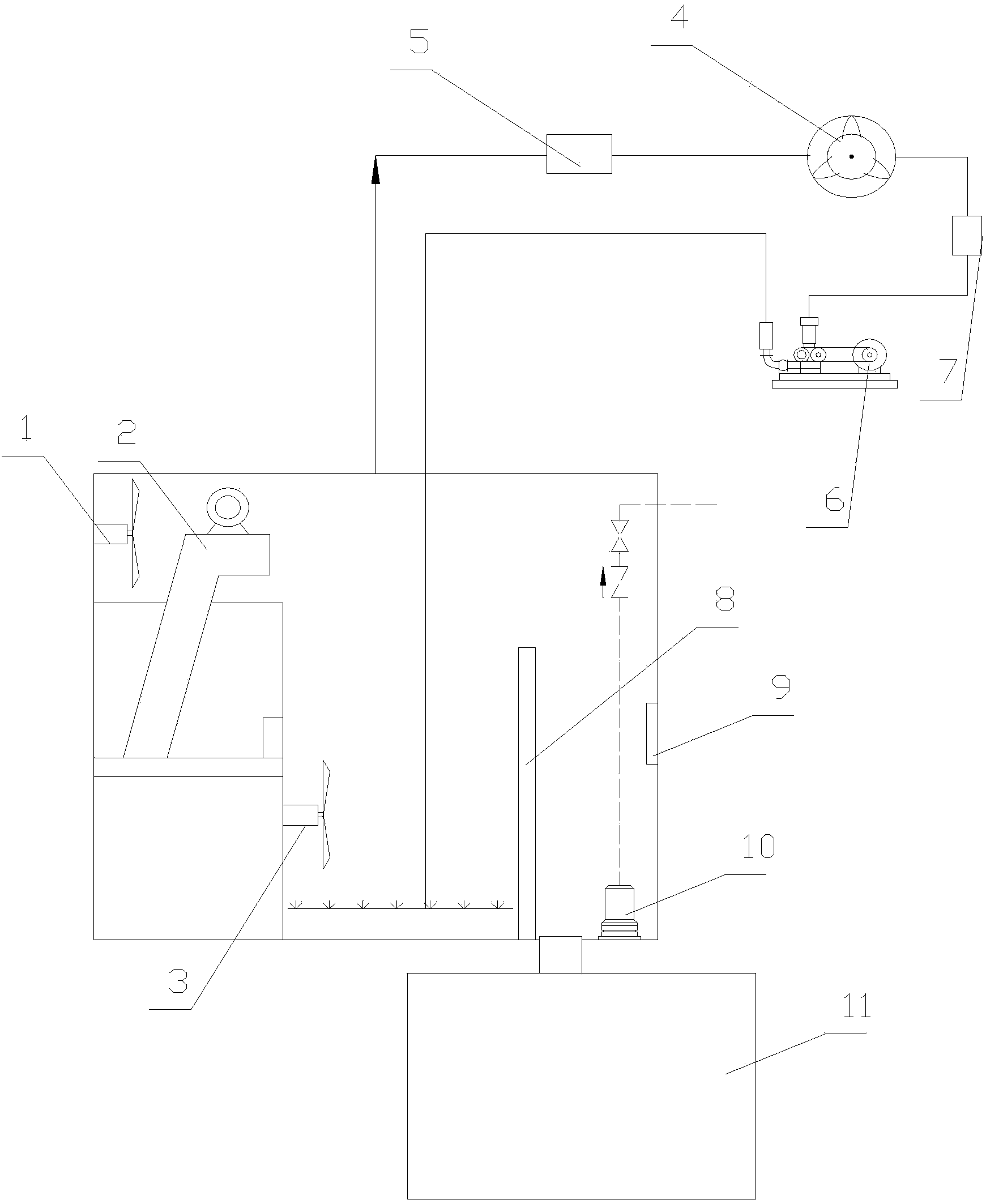

1.一种医用废水处理设备，包括曝气室、消毒沉淀池、污泥储存室，其特征在于：曝气室的一侧设有栅格固定台，栅格固定台上设有栅格(2)，栅格(2)的上方设有污水入口，污水入口出设有粉碎机(1)，栅格固定台的侧面安装有风扇(3)，曝气室的上方设有排气口，排气口与排气风机(4)的入风口之间的管道上设有臭氧发生器(5)，排气风机(4)的出风口与曝气风机(6)的入风口之间的管道上设有空气杀菌剂补充装置(7)，曝气风机(6)的出风口延伸至曝气室的底部，曝气室和消毒沉淀池之间设有间隔机构(8)，间隔机构(8)的上半部设有单向过滤膜，消毒沉淀池的池壁上设有红外线发生器(9)，消毒沉淀池的池底设有污泥排放口，污泥排放口与污泥储存室(11)之间采用污泥管道连接，污泥管道上设有杀菌喷雾装置，污泥储存室(11)内设有加热装置。
2.根据权利要求1所述的一种医用废水处理设备，其特征在于：所述的空气杀菌剂补充装置(7)上设有透明玻璃和补液口。
3.根据权利要求1所述的一种医用废水处理设备，其特征在于：所述的消毒沉淀池的底部设有泵(10)，泵(10)与排水口连接。
说明书
一种医用废水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体地说是一种医用废水处理设备。
背景技术
目前，现有医用废水处理设备中，对于废水的消毒净化很完善，但对于所产生的气体、污泥等的处理还存在一些缺陷，容易导致二次污染。
为了解决这一问题需要设计一种更完善的医用废水处理设备。
发明内容
本实用新型的目的是克服现有技术的不足，提供了一种更完善的医用废水处理设备。
为了达到上述目的，本实用新型是一种医用废水处理设备，包括曝气室、消毒沉淀池、污泥储存室，其特征在于：曝气室的一侧设有栅格固定台，栅格固定台上设有栅格，栅格的上方设有污水入口，污水入口出设有粉碎机，栅格固定台的侧面安装有风扇，曝气室的上方设有排气口，排气口与排气风机的入风口之间的管道上设有臭氧发生器，排气风机的出风口与曝气风机的入风口之间的管道上设有空气杀菌剂补充装置，曝气风机的出风口延伸至曝气室的底部，曝气室和消毒沉淀池之间设有间隔机构，间隔机构的上半部设有单向过滤膜，消毒沉淀池的池壁上设有红外线发生器，消毒沉淀池的池底设有污泥排放口，污泥排放口与污泥储存室之间采用污泥管道连接，污泥管道上设有杀菌喷雾装置，污泥储存室内设有加热装置。
所述的空气杀菌剂补充装置上设有透明玻璃和补液口。
所述的消毒沉淀池的底部设有泵，泵与排水口连接。
本实用新型同现有技术相比，设计了医用废水处理设备，对污水产生的气体和污泥进行处理，降低二次污染的可能，使医用废水处理设备更完善。
