申请日2016.11.22
公开(公告)日2017.07.11
IPC分类号C02F1/00; C02F1/66; C02F1/52; C02F1/56; G05B19/05
摘要
本实用新型涉及污水处理领域的自动化生产装置领域，具体涉及一种计算机控制自动配药及加药的污水处理系统，其稀释液箱、药液箱、配药箱和加药箱均设置液位传感器，稀释液箱由稀释液入口管道连接至配药箱，稀释液入口管道上设置第一电磁阀门，药液箱由药液入口管道连接至配药箱，药液入口管道上设置第二电磁阀门，配药箱由药剂入口管道连接至加药箱，药剂入口管道上设置第三电磁阀门，加药箱由药剂出口管道连接至反应池，污水管道连接至反应池，药剂出口管道上设置第四阀门，在药剂出口管道上设置流量变送器，在第四阀门与流量变送器之间设置加药流量泵，其实现人机分离，药剂配制更加精确且处理污水效果更好。
权利要求书
1.一种计算机控制自动配药及加药的污水处理系统，包括稀释液箱、药液箱、配药箱和加药箱，其特征在于：稀释液箱、药液箱、配药箱和加药箱均设置液位传感器，稀释液箱由稀释液入口管道连接至配药箱，稀释液入口管道上设置第一电磁阀门，药液箱由药液入口管道连接至配药箱，药液入口管道上设置第二电磁阀门，配药箱由药剂入口管道连接至加药箱，药剂入口管道上设置第三电磁阀门，加药箱由药剂出口管道连接至反应池，污水管道连接至反应池，药剂出口管道上设置第四阀门，在药剂出口管道上设置流量变送器，在第四阀门与流量变送器之间设置加药流量泵。
2.根据权利要求1所述的一种计算机控制自动配药及加药的污水处理系统，其特征在于：所述液位传感器、第一电磁阀门、第二电磁阀门、第三电磁阀门、第四电磁阀门、流量变送器以及加药流量泵的变频器均与计算机控制器连接。
3.根据权利要求1所述的一种计算机控制自动配药及加药的污水处理系统，其特征在于：所述液位传感器、第一电磁阀门、第二电磁阀门、第三电磁阀门、第四电磁阀门、流量变送器以及加药流量泵的变频器均与PLC控制柜连接。
4.根据权利要求1所述的一种计算机控制自动配药及加药的污水处理系统，其特征在于：所述配药箱顶部设有驱动电机，所述驱动电机底部固定连接搅拌轴，所述搅拌轴外侧设有叶轮，所述搅拌轴底部固定连接锥形搅拌头，所述锥形搅拌头外侧设有螺旋片，所述配药箱顶部设有排气口。
5.根据权利要求1所述的一种计算机控制自动配药及加药的污水处理系统，其特征在于：所述配药箱包括用于配制氢氧化钠溶液的第一单元、用于配制聚合氯化铝的第二单元和用于配制聚丙烯酰胺的第三单元，所述稀释液箱分别与第一单元、第二单元和第三单元连通，所述第一单元、第二单元和第三单元通过所述药剂入口管道连接至加药箱。
说明书
一种计算机控制自动配药及加药的污水处理系统
技术领域
本实用新型涉及污水处理领域的计算机控制自动化生产装置领域，具体涉及一种计算机控制自动配药及加药的污水处理系统。
背景技术
现有的工厂排放的污水需要符合相应的排放标准，因此需要对污水经行处理，在污水处理装置领域，加药装置在很多生产环节都有较大的需求与应用，目前在市面上绝大多数为手动操作，手动加药存在许多缺陷。
在配药环节，需要人工手动操作，容易将外界的杂质等带入药液中，对于洁净度要求很高的产品;配液量要靠操作员人眼判断，精度低，并且在该过程中，操作员不能离开现场，否则容易造成药剂罐冒顶，给工厂带来经济损失或安全事故;在加药环节，操作员需要根据配药浓度的记录来制定加药量，需要进行复杂的计算，并且计量泵的加药量是靠操作员的经验来人工给定，不能根据产品流量的变化来及时进行调整，容易造成产品中的药剂含量指标或高或低;在日常使用过程中需要操作员昼夜巡检，并做好记录，发现药剂量不足时，需要及时进行配药;劳动强度高，人员配备多。
发明内容
鉴于现有技术的缺陷，本实用新型提供一种计算机控制自动配药及加药的污水处理系统，其能够实现人机分离，减少劳动强度，并且精度高，污水处理的效果好。

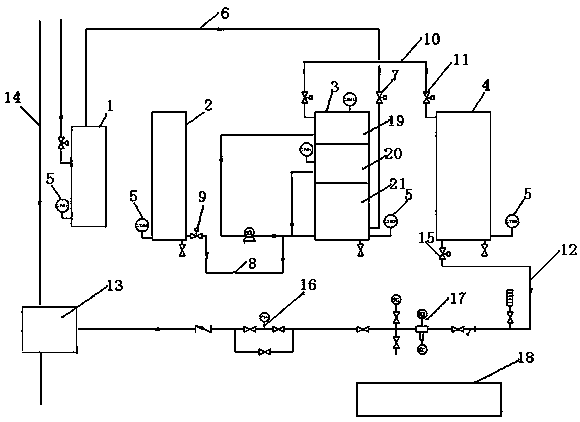

为达到上述目的，本发明提供的技术方案是一种计算机控制自动配药及加药的污水处理系统，包括计算机及控制软件、稀释液箱、药液箱、配药箱和加药箱，其特征在于：稀释液箱、药液箱、配药箱和加药箱均设置液位传感器，稀释液箱由稀释液入口管道连接至配药箱，稀释液入口管道上设置第一电磁阀门，药液箱由药液入口管道连接至配药箱，药液入口管道上设置第二电磁阀门，配药箱由药剂入口管道连接至加药箱，药剂入口管道上设置第三电磁阀门，加药箱由药剂出口管道连接至反应池，污水管道连接至反应池，药剂出口管道上设置第四阀门，在药剂出口管道上设置流量变送器，在第四阀门与流量变送器之间设置加药流量泵;所述液位传感器、第一电磁阀门、第二电磁阀门、第三电磁阀门、第四电磁阀门、流量变送器以及加药流量泵的变频器均与计算机控制器连接，以上硬件装配好后，通过计算机控制系统实现工作过程及监控。
或者所述液位传感器、第一电磁阀门、第二电磁阀门、第三电磁阀门、第四电磁阀门、流量变送器以及加药流量泵的变频器均与PLC控制柜连接
所述配药箱顶部设有驱动电机，所述驱动电机底部固定连接搅拌轴，所述搅拌轴外侧设有叶轮，所述搅拌轴底部固定连接锥形搅拌头，所述锥形搅拌头外侧设有螺旋片，所述配药箱顶部设有排气口。
所述配药箱包括用于配制氢氧化钠溶液的第一单元、用于配制聚合氯化铝的第二单元和用于配制聚丙烯酰胺的第三单元，所述稀释液箱分别与第一单元、第二单元和第三单元连通，所述第一单元、第二单元和第三单元通过所述药剂入口管道连接至加药箱。
本发明的有益效果:实现人机分离，避免了人员长期与药剂接触，通过液位计的信息传送及计算机控制电磁阀门开关来进行生产管控，使得药剂配制更加精确且处理污水效果更好。
