申请日2016.10.21
公开(公告)日2017.06.09
IPC分类号B01D24/20
摘要
本实用新型废水处理过滤器，包括过滤器壳体和滤料，所述过滤器壳体上部有进水口，与进水口相连的有布水头，下部有出水口，进、出水口之间为滤料，所述滤料共有8层，从上至下分别是压孔板，石英砂，塑料网格，活性炭，塑料网格，无机纤维，塑料网格，铁篦子承托层。所述塑料网格下部均设有反冲洗管道，共三层，所述反冲洗管道从下部进水，上部出水。本实用新型解决了反冲洗不彻底，滤料混杂，布水不均等问题。

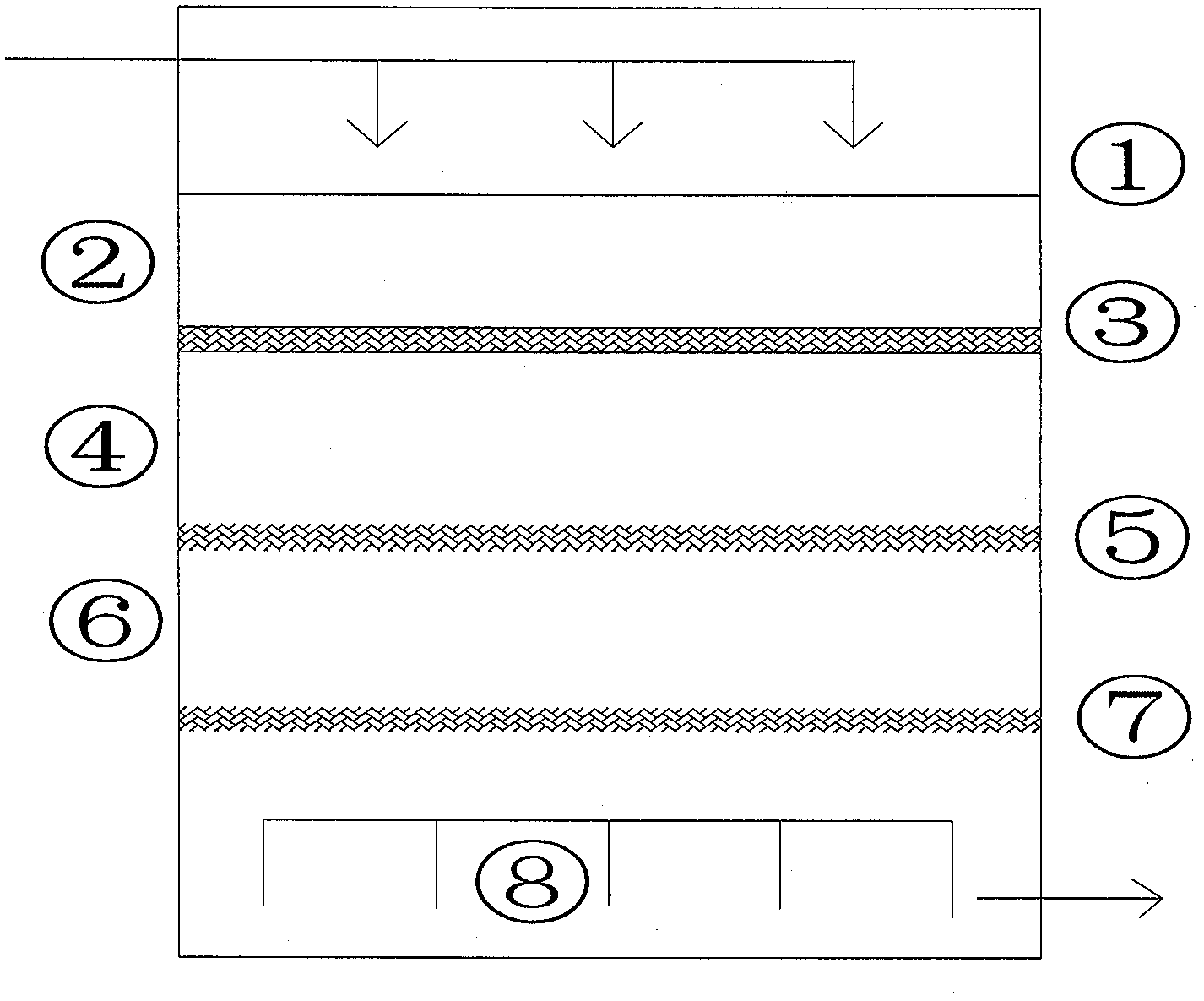

摘要附图
权利要求书
1.一种废水处理过滤器，包括过滤器壳体和滤料，所述过滤器壳体上部有进水口，与进水口相连的有布水头，下部有出水口，进、出水口之间为滤料，所述滤料共有8层，从上至下分别是压孔板，石英砂，塑料网格，活性炭，塑料网格，无机纤维，塑料网格，铁篦子承托层，所述塑料网格下部均设有反冲洗管道。
说明书
一种废水处理过滤器
技术领域
本实用新型涉及一种废水处理过滤器，特别是涉及一种主要用于处理工业废水、生活污水的过滤器。
背景技术
废水处理过滤器是废水处理过程中必不可少的处理设备。一般的过滤器只有两层滤料，比如石英砂和活性炭，这些滤料颗粒也比较大，大致在3-5毫米左右。这种过滤器只能过滤较大的污染颗粒物，一些悬浮的小的颗粒及胶体会被漏掉，进入过滤后的水体中。在经过长时间的过滤和反冲洗后，各种滤料由于水的冲力影响，相互混杂，因滤料粒径不同，致使滤料的孔隙率，拦污能力降低，而过水阻力增大。反冲洗管道一般只在滤料的底层设置，反冲洗过程中，水流到了上层滤料，流速已经减慢，冲刷能力降低，反冲洗经常冲洗不彻底。
发明内容
本实用新型的技术方案为：一种废水处理过滤器，包括过滤器壳体和滤料，所述过滤器壳体上部有进水口，与进水口相连的有布水头，下部有出水口，进、出水口之间为滤料，所述滤料共有8层，从上至下分别是压孔板，石英砂，塑料网格，活性炭，塑料网格，无机纤维，塑料网格，铁篦子承托层。所述塑料网格下部均设有反冲洗管道，共三层，所述反冲洗管道从下部进水，上部出水。
本实用新型通过增加塑料网格解决了滤料混杂问题;通过增加反冲洗水管解决了反冲洗不彻底问题;通过增加无机纤维层滤料，解决了过滤悬浮的小颗粒及胶体问题。本实用新型废水处理过滤器还增加了压孔板，解决了布水不均匀的问题。
