申请日2016.11.17
公开(公告)日2017.09.19
IPC分类号A47L11/30; A47L11/40; B01D36/04
摘要
一种带有污水过滤装置的洗地机，刷盘和吸水耙分别设于底盘下方的前部和后部，水箱设在底盘的上方，水箱包括清水箱和污水箱，污水箱位于清水箱上方，污水箱上部开口且设有污水箱盖，污水箱的内腔分隔为并排的三部分，后部为污水沉淀区、中间为污水储存区、后部为动力容纳区，污水沉淀区的底部位置对应于污水储存区的上部，污水沉淀区和污水储存区之间通过过滤装置隔离，动力容纳区和污水储存区之间通过隔板隔离，动力容纳区中设置有风机，风机的进风口与污水储存区的上部连通，风机的出风口连通到洗地机本体外部，吸污管一端连通吸水耙，另一端穿入污水沉淀区内并止于其上部。该洗地机能保证污水中的杂质不会沉积在污水箱中，能便于污水箱的清理。
权利要求书

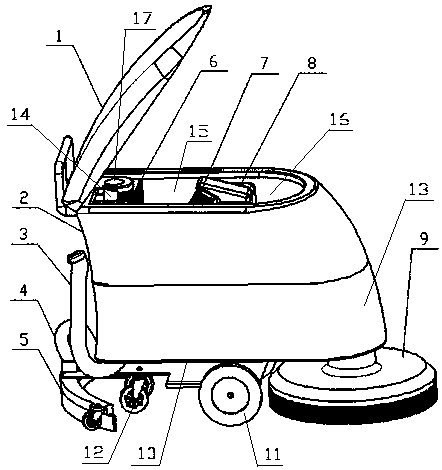

1.一种带有污水过滤装置的洗地机，包括洗地机本体，所述洗地机本体具有底盘(10)、刷盘(9)、吸水耙(5)、水箱、清水管和吸污管(17)，底盘(10)的前部设置有前驱动轮(11)，其后部设置有后万向轮(12)，所述刷盘(9)和吸水耙(5)分别设置于底盘(10)下方的前部和后部，所述水箱设置在底盘(10)的上方，水箱包括相对独立设置的清水箱(13)和污水箱(2)，污水箱(2)位于清水箱(13)上方，所述清水管的一端连通所述清水箱(13)的底部，另一端延伸到所述刷盘(9)的上方，污水箱(2)上部开口且设置有用于密封其开口的污水箱盖(1)，其特征在于，还包括溢流阀，污水箱(2)的内腔分隔为并排的三部分，后部为污水沉淀区(14)、中间为污水储存区(15)、后部为动力容纳区(16)，污水沉淀区(14)的底部位置对应于污水储存区(15)的上部，污水沉淀区(14)和污水储存区(15)之间通过过滤装置(6)隔离，动力容纳区(16)和污水储存区(15)之间通过隔板(7)隔离，动力容纳区(16)中设置有风机(8)，风机(8)的进风口通过穿过所述隔板(7)的管路与污水储存区(15)的上部连通，风机(8)的出风口连通到洗地机本体外部，所述吸污管(17)一端连通吸水耙(5)，另一端穿入污水沉淀区(14)内并止于污水沉淀区(14)上部;污水储存区(15)底部连通有延伸到洗地机本体外部的排污管(3);所述溢流阀的进口通过管路连通到污水储存区(15)上部，其出口通过管路连通到洗地机本体的外部。
2.根据权利要求1所述的一种带有污水过滤装置的洗地机，其特征在于，所述过滤装置(6)为由网状层和活性炭重叠而成的过滤网。
3.根据权利要求1所述的一种带有污水过滤装置的洗地机，其特征在于，所述过滤装置(6)为HEPA过滤网。
4.根据权利要求2或3所述的一种带有污水过滤装置的洗地机，其特征在于，所述前驱动轮(11)由电机驱动，所述电机由设置在洗地机本体上的蓄电池供电。
说明书
带有污水过滤装置的洗地机
技术领域
本实用新型涉及一种带有污水过滤装置的洗地机。
背景技术
洗地机通常设置有两个水箱，分别是污水箱和清水箱，在洗地作业过程中清水箱中的水经水泵吸出供刷盘进行清洗作业，清洗后的污水经吸水耙上附着的空腔被吸入污水箱中。现有的洗地机的污水箱中未设有过滤装置，这样进入污水箱中的污水中的杂质得不到过滤，会导致以下几种情况的产生：1、污水中的杂质会沉积在污水箱中，给后续的污水箱清洁工作带来困难;2、污水中的杂质会堵塞排污管，从而增加了维护的难度;3、污水中携带的大颗粒硬度的杂质进入污水箱的过程中会产生杂质飞溅的现象，从而容易给箱体造成一定程度上的损伤;4、污水箱中的杂质易堵塞溢流阀，从而容易造成风机工况失常，易损坏风机;5、污水中的杂质容易附着在污水箱侧壁上，给后续的污水箱侧壁清理带来麻烦。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种带有污水过滤装置的洗地机，该洗地机能保证污水中的杂质不会沉积在污水箱中或附着在污水箱的侧壁上，还能避免杂质堵塞排污管的情况的发生，从而能有利于污水箱的后续清理工作，另外还能避免污水箱被进入的飞溅的杂质所损伤。
为了实现上述目的，本实用新型提供一种带有污水过滤装置的洗地机，包括洗地机本体，所述洗地机本体具有底盘、刷盘、吸水耙、水箱、清水管、吸污管和溢流阀，底盘的前部设置有前驱动轮，其后部设置有后万向轮，所述刷盘和吸水耙分别设置于底盘下方的前部和后部，所述水箱设置在底盘的上方，水箱包括相对独立设置的清水箱和污水箱，污水箱位于清水箱上方，所述清水管的一端连通所述清水箱的底部，另一端延伸到所述刷盘的上方，污水箱上部开口且设置有用于密封其开口的污水箱盖，污水箱的内腔分隔为并排的三部分，后部为污水沉淀区、中间为污水储存区、后部为动力容纳区，污水沉淀区的底部位置对应于污水储存区的上部，污水沉淀区和污水储存区之间通过过滤装置隔离，动力容纳区和污水储存区之间通过隔板隔离，动力容纳区中设置有风机，风机的进风口通过穿过所述隔板的管路与污水储存区的上部连通，风机的出风口连通到洗地机本体外部，所述吸污管一端连通吸水耙，另一端穿入污水沉淀区内并止于污水沉淀区上部;污水储存区底部连通有延伸到洗地机本体外部的排污管;所述溢流阀的进口通过管路连通到污水储存区上部，其出口通过管路连通到洗地机本体的外部。
通过使污水箱分隔为污水沉淀区、污水储存区和动力容纳区，并使连通吸水耙的吸污管穿入污水沉淀区中，使污水沉淀区与污水储存区之间通过过滤装置隔离，这样，位于动力容纳区中的风机对污水箱的内腔提供负压，吸污管通过吸水耙吸入污水箱中的污水会先进入污水沉淀区中，再通过过滤装置过滤后进入污水储存区进行储存，这样，只需要定期清理污水沉淀区即可，能保证污水中的杂质不会沉积在污水箱中或附着在污水箱的侧壁上，还能避免杂质堵塞排污管的情况的发生，从而能有利于污水箱的后续清理工作，另外还能避免污水箱被进入的飞溅的杂质所损伤。
作为一种优选，所述过滤装置为由网状层和活性炭重叠而成的过滤网。
作为一种优选，所述过滤装置为HEPA过滤网。
作为一种优选，所述前驱动轮由电机驱动，所述电机由设置在洗地机本体上的蓄电池供电。
