申请日2016.10.19
公开(公告)日2017.01.11
IPC分类号F24H4/04; F24H9/00; H02J7/35
本发明属于空气能热水器技术领域，具体地说涉及洗浴废水二次利用的空气能热水器，包括热水器、废水回收板、过滤装置、储水挂箱、用水管路以及回送管路，所述的热水器包括储水箱以及其他部件，所述的储水挂箱设置有进水口与出水口，所述的废水回收板平铺设置在浴室地板上，与储水挂箱的进水口之间通过过滤装置相连，所述的储水挂箱设置在室外的墙壁上，所述的用水管路与储水挂箱的出水口相连，所述的回水管路设置在用水管路上，并与储水箱相连，本发明将洗浴后的废水 进行深度净化，使之变为可以重复利用的干净水资源，节约了水资源的消耗，增加了利用率，有效保护了环境。

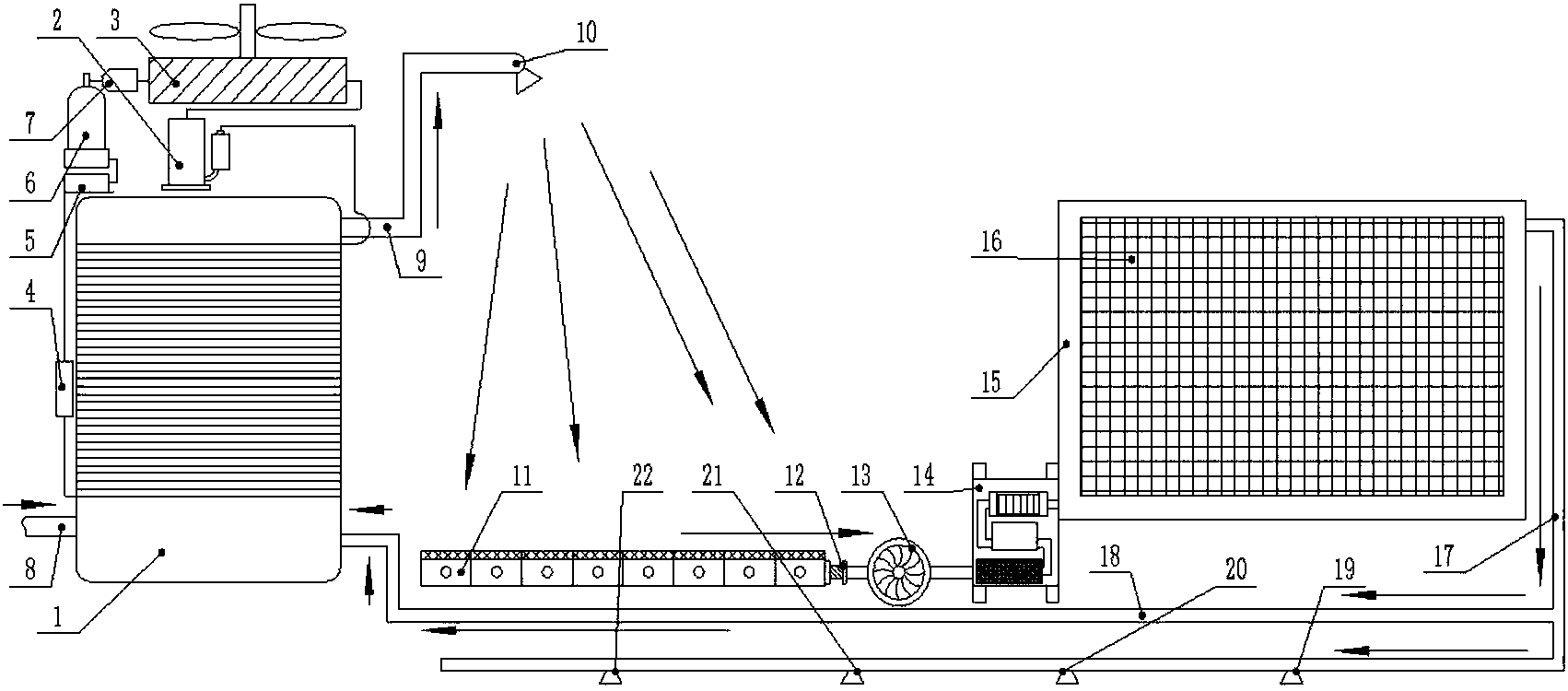

摘要附图
权利要求书
1.洗浴废水二次利用的空气能热水器，包括热水器、废水回收板(12)、过滤装置、储水挂箱(16)、用水管路(18)以及回送管路(19)，其特征在于，所述的热水器包括储水箱(1)以及其他部件，所述的储水挂箱(16)设置有进水口(161)与出水口(162)，所述的废水回收板(12)平铺设置在浴室地板上，与储水挂箱(16)的进水口(161)之间通过过滤装置相连，所述的储水挂箱(16)设置在室外的墙壁上，所述的用水管路(18)与储水挂箱(16)的出水口(162)相连，所述的回水管路(19)设置在用水管路(18)上，并与储水箱(1)相连。
2.根据权利要求1所述的洗浴废水二次利用的空气能热水器，其特征在于，所述的其他部件包括空气压缩机(2)、蒸发器(3)、冷凝器(4)、过滤器(5)、集液罐(6)、膨胀阀(7)、加热回路(8)、进水管(9)和出水管(10)，所述的加热回路(8)螺旋式环绕在储水箱(1)外部，一端依次与冷凝器(4)、过滤器(5)、集液罐(6)、膨胀阀(7)、蒸发器(3)以及空气压缩机(2)串联连接，所述的空气压缩机(2)与加热回路(8)的另一端相连，形成封闭回路，所述的进水管(8)设置在储水箱(1)的底部，所述的出水管(9)设置在储水箱(1)的顶部。
3.根据权利要求1所述的洗浴废水二次利用的空气能热水器，其特征在于，所述的废水回收板(12)包括过滤板(121)、支撑体(122)、集水口(123)、水道(124)组成，所述的过滤板(121)为倒四角台体，与支撑体(122)紧密贴合后形成完整四方体，过滤板(121)顶面作磨砂处理，粗糙度为Ra1.2，所述的集水口(123)设置在支撑体(122)中间，所述的水道(124)从支撑体(122)四个侧面垂直向内延伸，将支撑体(122)四个侧面与集水口(123)联通。
4.根据权利要求1所述的洗浴废水二次利用的空气能热水器，其特征在于，所述的过滤装置包括过滤棉过滤器(13)、深度过滤装置(15)以及抽水泵(14)，所述的深度过滤装置(15)包括外壳(151)、活性炭过滤层(152)、离子树脂过滤层(153)、超滤膜过滤层(154)、固定板(155)、进水口(156)和出水口(157)，所述的活性炭过滤层(152)、离子树脂过滤层(153)以及超滤膜过滤层(154)以线性连接的方式，按照S型布置在外壳(151)内，所述的超滤膜过滤层(154)为5张或以上的孔径0.01vm的超滤膜组成，所述的进水口(156)与出水口(157)设置在外壳(151)上，所述的进水口(156)与活性炭过滤层(152)相连，所述的出水口(157)与超滤膜过滤层(154)相连，所述的固定板(155)设置在外壳(151)的四角，所述的抽水泵(14)联通过滤棉过滤器(13)以及深度过滤装置(15)的进水口(156)。
5.根据权利要求1所述的洗浴废水二次利用的空气能热水器，其特征在于，所述的储水挂箱(16)为扁平的长方体，所述的进水口(161)设置在一侧面的底端，所述的出水口(162)设置在其相对一面的顶端，所述的储水挂箱(16)的最大面积端面设置有太阳能电池板(17)。
6.根据权利要求3或4所述的洗浴废水二次利用的空气能热水器，其特征在于，所述的废水回收板(12)与浴室墙壁贴合处设置有密封胶板(24)，所述的密封胶板(24)设置有一个斜坡，该斜坡底部与废水回收板(12)相接，未贴合面的所有水道(124)都与过滤棉过滤器(13)相连。
7.根据权利要求4或5所述的洗浴废水二次利用的空气能热水器，其特征在于，所述的深度过滤装置(15)的出水口(157)与储水挂箱(16)的进水口(161)相连。
说明书
洗浴废水二次利用的空气能热水器
技术领域
本发明属于空气能热水器技术领域，具体地说是涉及洗浴废水二次利用的空气能热水器。
背景技术
洗浴过程根据不同人的习惯会用到不同分量的水，然而在缺水地区，水资源普遍比较宝贵，淋浴过程中消耗的水会直接通过排水口排入下水管道，而这些水一般事是混有泡沫、尘土污垢以及人体一些其他物质的水，比起一般的污水而言，污染程度十分低，如果可以对这些水进行一定程度的过滤净化，可以运用于生活的房屋清洁、浇花或者是一些不需要纯净水的场合。
而且现有的背景技术下，存在着能够将上述经过一定程度过滤净化的水再次深层过滤的技术，使之可以符合洗浴使用标准，意味着可以实现水资源的循环利用，能够有效帮助缺水地区降低对水资源的消耗，而现有的热水器产品不具备利用这类洗浴废水的能力。
发明内容
本发明针对背景技术的不足之处，提出一种能对洗浴废水进行二次利用的空气能热水器，大大降低了水资源的消耗程度，有效保护了环境，节约了生活的成本，具体方案如下：
洗浴废水二次利用的空气能热水器，包括热水器、废水回收板、过滤装置、储水挂箱、用水管路以及回送管路，所述的热水器包括储水箱以及其他部件，所述的储水挂箱设置有进水口与出水口，所述的废水回收板平铺设置在浴室地板上，与储水挂箱的进水口之间通过过滤装置相连，所述的储水挂箱设置在室外的墙壁上，所述的用水管路与储水挂箱的出水口相连，所述的回水管路设置在用水管路上，并与储水箱相连。
进一步的，所述的其他部件包括空气压缩机、蒸发器、冷凝器、过滤器、集液罐、膨胀阀、加热回路、进水管和出水管，所述的加热回路螺旋式环绕在储水箱外部，一端依次与冷凝器、过滤器、集液罐、膨胀阀、蒸发器以及空气压缩机串联连接，所述的空气压缩机与加热回路的另一端相连，形成封闭回路，所述的进水管设置在储水箱的底部，所述的出水管设置在储水箱的顶部。
进一步的，所述的废水回收板包括过滤板、支撑体、集水口、水道组成，所述的过滤板为倒四角台体，与支撑体紧密贴合后形成完整四方体，过滤板顶面作磨砂处理，粗糙度为Ra1.2，所述的集水口设置在支撑体中间，所述的水道从支撑体四个侧面垂直向内延伸，将支撑体四个侧面与集水口联通。
进一步的，所述的过滤装置包括过滤棉过滤器、深度过滤装置以及抽水泵，所述的深度过滤装置包括外壳、活性炭过滤层、离子树脂过滤层、超滤膜过滤层、固定板、进水口和出水口，所述的活性炭过滤层、离子树脂过滤层以及超滤膜过滤层以线性连接的方式，按照S型布置在外壳内，所述的超滤膜过滤层为5张或以上的孔径0.01vm的超滤膜组成，所述的进水口与出水口设置在外壳上，所述的进水口与活性炭过滤层相连，所述的出水口与超滤膜过滤层相连，所述的固定板设置在外壳的四角，所述的抽水泵联通过滤棉过滤器以及深度过滤装置的进水口。
进一步的，所述的储水挂箱为扁平的长方体，所述的进水口设置在一侧面的底端，所述的出水口设置在其相对一面的顶端，所述的储水挂箱的最大面积端面设置有太阳能电池板。
进一步的，所述的废水回收板与浴室墙壁贴合处设置有密封胶板，所述的密封胶板设置有一个斜坡，该斜坡底部与废水回收板相接，未贴合面的所有水道都与过滤棉过滤器相连。
进一步的，所述的深度过滤装置的出水口与储水挂箱的进水口相连。
本发明具有如下可以预见的有益效果：本发明将浴室地板变为了洗浴废水回收装置，可有效回收绝大多数洗浴废水，并通过层层过滤使之变为干净的水储藏，根据需要可以将这些水重新变为洗浴用水或者其他生活用水，这些经过层层过滤的洗浴废水，纯净度可达到饮用水标准，且本发明结构简单，容易实施，适于向水资源困难地区进行推广，有效缓解了供水压力，提高了水资源的利用率。
