申请日2016.11.03
公开(公告)日2017.01.18
IPC分类号C02F9/14; C02F3/28
摘要
本发明公开了一种一体化户用型处理农村生活污水的生物滤塔，所述一体化户用型处理农村生活污水的生物滤塔设置有塔身，中间厌氧池，污水泵及抽水管;所述塔身的上部安装有污水进水口和旋转布水器，塔身上安装有抽屉式滤料箱，塔身的底部安装有集水池，清水管与集水池联通，污水循环管与集水池联通，安装在塔身的左侧;厌氧池安装在塔身的左侧，抽水管道的一端与厌氧池联通，另一端与污水泵联通，布水管的一端与厌氧池联通，另一端与污水进水口连接在一起。本发明的滤池小型化，适应了户用式污水处理来水量的减少，方便了安装和管理，降低了成本;塔身为抽屉式结构，滤料更换和维护起来更加方便和快捷。
权利要求书
1.一种一体化户用型处理农村生活污水的生物滤塔，其特征在于，所述一体化户用型处理农村生活污水的生物滤塔设置有塔身，中间厌氧池，污水泵及抽水管;所述塔身的上部安装有污水进水口和旋转布水器，塔身上安装有抽屉式滤料箱，塔身的底部安装有集水池，清水管与集水池联通，污水循环管与集水池联通，安装在塔身的左侧;厌氧池安装在塔身的左侧，抽水管道的一端与厌氧池联通，另一端与污水泵联通，布水管的一端与厌氧池联通，另一端与污水进水口连接在一起。
2.如权利要求1所述的一体化户用型处理农村生活污水的生物滤塔，其特征在于，设置有多个抽屉式滤料箱。
3.如权利要求2所述的一体化户用型处理农村生活污水的生物滤塔，其特征在于，所述每个抽屉式滤料箱之间设置有布水板，每个抽屉式滤料箱的后面设置有通风孔。
4.如权利要求1所述的一体化户用型处理农村生活污水的生物滤塔，其特征在于，所述清水管上安装有控制阀。
5.如权利要求1所述的一体化户用型处理农村生活污水的生物滤塔，其特征在于，固定组件安装在塔身的最低端。
说明书
一种一体化户用型处理农村生活污水的生物滤塔
技术领域
本发明属于环境保护技术领域，尤其涉及一种一体化户用型处理农村生活污水的生物滤塔。
背景技术
近年来我国城市环境不断改善，但农村环境污染问题越来越突出。我国农村居住着近8亿农民，每年产生活污水超过80亿吨，96%的村庄没有完善的排水渠道和污水处理系统。生活污水的主要排放途径就是直接洒向地面，未经处理或是经化粪池简单处理后，就近排入河道或通过下水道入河等，使得水体污染越来越严重，民众对加强污染治理和控制的要求越来越高。在此背景下，我国提出了建设社会主义新农村的巨大历史任务，明确了建设生态文明新型农村的要求。但是建设新农村是一项巨大的工程，需要经历一段很长的时期，生态文明新型农村建设过程中配套的生活污水处理设施建设也是一个循序渐进的过程。因此，在相当长的一段时期内，农村生活污水仍将采取直排的方式，带来一系列的水污染问题。农村地区特别是山区村民居住相对分散且分布范围较广，自然条件和经济条件干差万变，这决定了农村生活污水的来源、水量、水质的多样性。农村生活污水的主要来源有厨沐浴、洗涤和冲厕等。其数量、成分、污染物浓度与地居民的生活习惯、生活水平和用水量有关，水体氮、磷等营养物质为主，还有大量的细菌、病毒和寄虫卵。其特点为面广分散、来源多、随机性强、日变化和季变化幅度大，污水成分复杂，防治困难。尤其是农村生活污染源分散，不易集中，加上经济水平相对后，集中治理存在较大困难。因此，对于农户较分散的地区特别是山区，由于污水收集困难，统一的污水处理模式将受到限制。因此，加强农村生活污水收集、处理与资源化设施建设是农村人居环境改善的迫切需求，这就需要根据农村的实际情况，因地制宜的合理开发集成化程度高、结构紧凑、处理效果好、占地面积小、经济简便，适宜广大地区特别是山区分散农户生活污水处理的工艺，将对改善农村人居环境和卫生条件具有重要的现实意义。农村生活污水的处理就是通过物理、化学、生物或生态技术将污水中对农村生活或者环境有害的污染物质进行清除、降解或无害化处理，使处理后的污水能够被人们再次利用。目前国内外采用的农村污水处理技术主要有生物接触氧化法、活性污泥法、生物滤池、人工湿地、稳定塘、土地渗滤处理等。生物接触氧化法是处理生活污水和某些工业有机污水的一种常用方法，在国内外得到了广泛的研究和运用，主要应用于中小规模的污水处理。活性污泥法处理效率高、耐冲击负荷等特点而被广泛应用于各行业的污水处理系统，但由于功能单一，对氨氮、磷等降解效率不高通常需要搭配其他工艺使用。改良的稳定塘技术，如生态塘、高效藻类塘技术较传统的稳定塘停留时间短，占地面积小;建设容易，维护简便，基建投资少，运行费用低;BOD，氨氮和病原体去除效率高，但是它容易受温度、pH等环境因素的影响。人工湿地适合不同的处理规模，基建费用低廉，处理构筑物由各种天然生态系统或经简单修建而成，没有复杂的机械设备，易于运行维护与管理。但是人工湿地靠自然力量消解污染物，需要一定的停留时间，因此占地面积相对较大。土地渗滤系统利用土壤的自然净化能力，具有基建投资低，运行费用低，操作管理简单的等优点，而且还能够利用污水中的水肥资源，把污水处理与绿化相结合，美化和改善区域生态环境，适合我国国情。但是土地渗滤系统出水并不能保证达标，为更好的实现达标目的，需根据需要添加深度处理系统。生物滤池抗冲击负荷能力强，耐低温，无污泥膨胀，可避免微生物流失，保持较高的微生物量，日常运行管理简单，处理效果稳定。适用于污水成分较复杂，且占地要求严格的农村污水处理。而塔式生物滤池具有很多其他污水处理技术所不具有的独特优点，占地面积小、构造简单、二次污染小;采用自然通风，极大地减少了后期的运行费用;运行管理方便，对管理者的技术水平要求较低，适合广大农村地区。生物滤塔：又名塔式生物滤池，为第三代生物滤池，是在原生物滤池的基础上，参照化学工业中的填料塔方式，建造了直径与高度比为1∶6～1∶8，高达8～24米的滤池。由于它的直径小、高度大、形状如塔，因此称为塔式生物滤池，简称为"塔滤"biotower。塔式生物滤池也是利用好氧微生物处理污水的一种构筑物，是生物膜法处理生活污水和有机工业污水的一种基本方法，目前已在石油化工、焦化、化纤、造纸、冶金等行业的污水处理方面得到了应用。通过近几年的实践表明，塔式滤池对处理含氰、酚、腈、醛等有毒污水效果较好，处理出水能符合要求。由于它具有一系列优点，故而得到了比较广泛的应用。
传统的塔式生物滤池塔体呈圆形或方形，塔高8-24米，直径0.5-3.5米。格栅和滤料容易堵塞，通风效果欠佳，氧化效率低，每层有一定的空档，有效容积没有充分利用，更换滤料麻烦，尤其对一些生长世代周期长的硫细菌，硝化细菌等的繁殖不稳定，影响生物相的完整性。因生长周期长，格栅滤料易阻塞，需要更换滤料，硫细菌，硝化细菌刚繁殖，形成生物膜，被遭到破坏。
发明内容
本发明的目的在于提供一种一体化户用型处理农村生活污水的生物滤塔，旨在解决传统塔式生物滤池存在土建施工周期长，工程造价高，运行能耗费用大，自然供氧不足的问题。

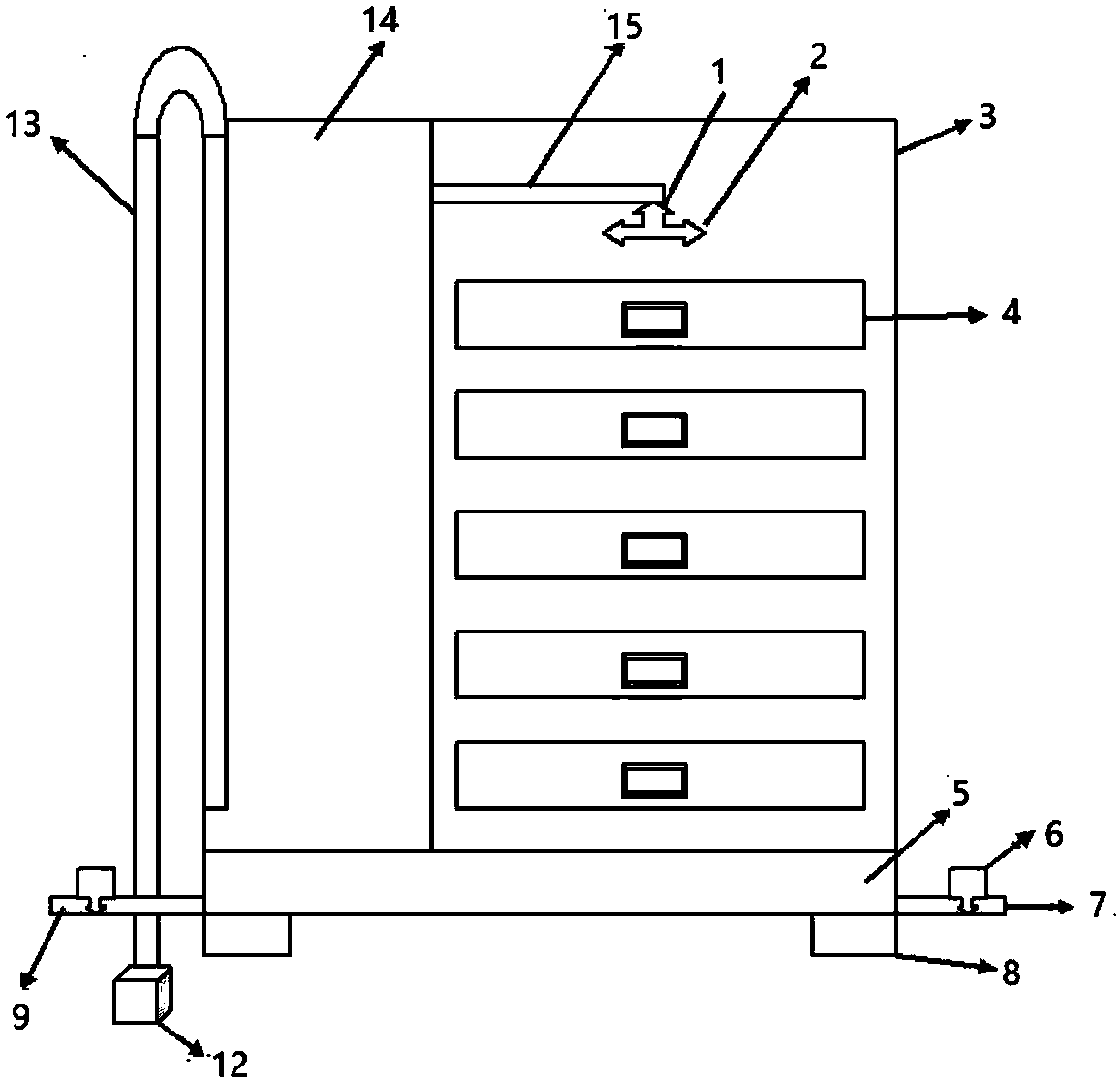

本发明是这样实现的，一种一体化户用型处理农村生活污水的生物滤塔，所述一体化户用型处理农村生活污水的生物滤塔设置有塔身，中间厌氧池，污水泵及抽水管;所述塔身的上部安装有污水进水口和旋转布水器，塔身上安装有抽屉式滤料箱，塔身的底部安装有集水池，清水管与集水池联通，污水循环管与集水池联通，安装在塔身的左侧;厌氧池安装在塔身的左侧，抽水管道的一端与厌氧池联通，另一端与污水泵联通，布水管的一端与厌氧池联通，另一端与污水进水口连接在一起。
进一步，设置有多个抽屉式滤料箱。
进一步，所述每个抽屉式滤料箱之间设置有布水板，每个抽屉式滤料箱的后面设置有通风孔。
进一步，所述清水管上安装有控制阀。
进一步，固定组件安装在塔身的最低端。
本发明提供的一体化户用型处理农村生活污水的生物滤塔，滤池小型化，适应了户用式污水处理来水量较少，变化较大、随机性强，方便了安装和管理，降低了成本，根据在兴山县古夫镇长坪小区做个一个砖混结构的小型滤塔，耗时9天，花费27个人工，总投入将近1.7万元，还要专人指挥施工，而使用本发明产品，只需1-2个人一天就可以安装好，成本也只需要不到1万元;塔身为抽屉式结构，滤料更换和维护起来更加方便和快捷。而且本发明可以两组或者多组组合使用，满足大家族或者几户联合使用。本发明在多年实践经验的基础上，研制了一种用于农村分散(户用型)生活污水处理的一体化生物滤塔，解决了传统塔式生物滤池土建施工周期长，工程造价高，运行能耗费用大，自然供氧不足等难题，更在传统滤塔庞大塔身的基础上做了改进和创新。本发明构造简单，为一体化设计，占地面积小，维护管理简单方便，运转成本低，普通农户经过简单的培训就可以自己操作维护，运行管理非常方便，不需要专业的人员操作维护，试用广泛。而且本发明经过试验验证，在来水多样化(畜禽养殖污水、厨余污水、洗漱用水、厕余污水)，污染物复杂的情况下，对TN、TP、COD的处理效果都比较理想和稳定，出水达到国家《城镇污水处理厂污染物排放标准》一级A标准(其中TN、TP、COD的排放浓度限值分别为15mg/L、0.5mg/L、50mg/L)，在我国广大农村地区尤其是山区具有很好的应用和推广前景。
