申请日2016.11.04
公开(公告)日2017.07.14
IPC分类号C02F9/14; C02F103/22
摘要
本实用新型公开了一种屠宰废水处理系统。所述水解酸化池内设置有化能异养型微生物;所述脉冲厌氧反应器上设置有脉冲布水器、三相分离器，所述脉冲布水器与水解酸化池连接，所述三相分离器与沼气管相连，所述脉冲厌氧反应器出水管与好氧处理段相连;所述好氧处理段为栓接的连续梯流反应池，所述梯流反应池底部设置有曝气口，所述好氧处理段与二沉池连接;所述二沉池为竖流式沉淀池，所述二沉池与人工湿地相连;所述人工湿地包括碎石填料、砂石级配填料、水生植物，在填料和植物根系组成的载体上生长着巨量的微生物，对接收的二沉池出水净化。本实用新型具有污水处理效率高、节约成本等优点。
权利要求书
1.一种屠宰废水处理系统，包括：水解酸化池、脉冲厌氧反应器、好氧处理段、二沉池、人工湿地;所述水解酸化池内设置有化能异养型微生物;所述脉冲厌氧反应器上设置有脉冲布水器、三相分离器，所述脉冲布水器与水解酸化池连接，所述三相分离器与沼气管相连，所述脉冲厌氧反应器出水管与好氧处理段相连;所述好氧处理段为栓接的连续梯流反应池，所述梯流反应池底部设置有曝气口，所述好氧处理段与二沉池连接;所述二沉池为竖流式沉淀池，所述二沉池与人工湿地相连;所述人工湿地包括碎石填料、砂石级配填料、水生植物，在填料和植物根系组成的载体上生长着巨量的微生物，对接收的二沉池出水净化。
2.根据权利要求1所述的一种屠宰废水处理系统，其特征在于：所述沼气管与锅炉连接，为屠宰提供清洗热水。
3.根据权利要求1所述的一种屠宰废水处理系统，其特征在于：所述好氧处理段设置有污水回流管与脉冲厌氧反应器连接。
4.根据权利要求1所述的一种屠宰废水处理系统，其特征在于：所述二沉池设置有污泥回流管与好氧处理段连接。
5.根据权利要求1所述的一种屠宰废水处理系统，其特征在于：所述二沉池与污泥池连接，通过压滤机排出污泥。
6.根据权利要求1所述的一种屠宰废水处理系统，其特征在于：所述碎石填料、砂石级配填料选用土壤、细沙、粗砂、砾石、碎瓦片或灰渣中的一种。
7.根据权利要求1所述的一种屠宰废水处理系统，其特征在于：所述水生植物选用小叶短柄长根水葫芦或水生狐尾藻。
说明书
一种屠宰废水处理系统
技术领域：
本实用新型属于水处理设备领域，特别涉及一种屠宰废水处理系统。
背景技术：
在屠宰行业中，会产生很多废水，废水的主要来源为屠宰车间和肉类加工清洗的废水，这些废水属于较高浓度有机废水，废水中污染物主要有SS、BOD5、CODCr、NH3-N和动物油，另外，废水中还含有大量毛发、内脏、碎肉、碎骨、血液、油脂、胃内容物、粪便等固体杂质，直接进行排放，会危害周围环境和人体健康。并且该行业废水的BOD5/COD值通常大于0.3，生化性能良好，直接排放浪费资源。
公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。
实用新型内容：
本实用新型的目的在于提供一种一种屠宰废水处理系统，从而克服上述现有技术中的缺陷。

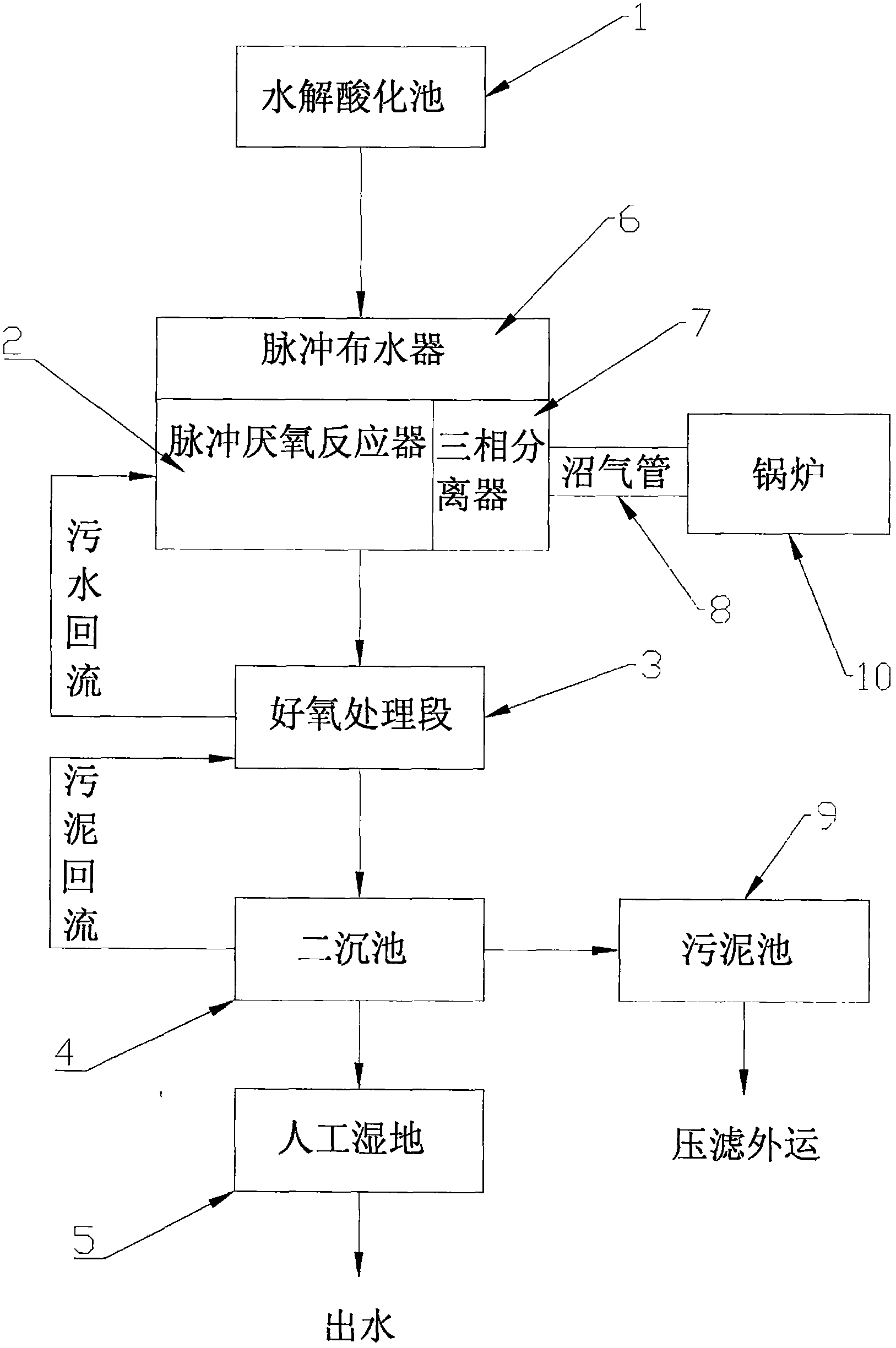

为实现上述目的，本实用新型提供了一种屠宰废水处理系统，包括：水解酸化池、脉冲厌氧反应器、好氧处理段、二沉池、人工湿地;所述水解酸化池内设置有化能异养型微生物;所述脉冲厌氧反应器上设置有脉冲布水器、三相分离器，所述脉冲布水器与水解酸化池连接，所述三相分离器与沼气管相连，所述脉冲厌氧反应器出水管与好氧处理段相连;所述好氧处理段为栓接的连续梯流反应池，所述梯流反应池底部设置有曝气口，所述好氧处理段与二沉池连接;所述二沉池为竖流式沉淀池，所述二沉池与人工湿地相连;所述人工湿地包括碎石填料、砂石级配填料、水生植物，在填料和植物根系组成的载体上生长着巨量的微生物，对接收的二沉池出水净化。
优选地，上述技术方案中，沼气管与锅炉连接，为屠宰提供清洗热水。
优选地，上述技术方案中，好氧处理段设置有污水回流管与脉冲厌氧反应器连接。
优选地，上述技术方案中，二沉池设置有污泥回流管与好氧处理段连接。
优选地，上述技术方案中，二沉池与污泥池连接，通过压滤机排出污泥。
优选地，上述技术方案中，碎石填料、砂石级配填料选用土壤、细沙、粗砂、砾石、碎瓦片或灰渣中的一种。
优选地，上述技术方案中，水生植物选用小叶短柄长根水葫芦或水生狐尾藻。
与现有技术相比，本实用新型具有如下有益效果：
采用脉冲厌氧反应器，对污水中难降解有机物具有良好的处理效果，同时可以减轻后续好氧处理段负荷，使得氨氮去除效率大于99%、总氮去除效率大于90%;好氧处理段既净化了污水，又除去了异味;系统污水、污泥可回流至前一工序，相比传统工艺污泥产量降低30-40%，节约了系统运营成本;采用连续栓接的梯流反应池，投资成本低，建设周期短，同等罐体投资省约1/3;采用沼气加热锅炉，既为生产清洗提供了便利又节省了沼气处理的成本。
