申请日2016.11.07
公开(公告)日2017.02.08
IPC分类号C02F3/30; C02F103/20
摘要
本发明公开了一种用于处理废水的生物滤床，其中，所述生物滤床从上至下依次包括布水层、好氧层、兼氧层、厌氧层和集水层，所述布水层设置有沿水平方向分散布置的布水管道，所述布水管道上设置有多个布水孔，多个布水孔沿水平方向分散布置。该用于处理废水的生物滤床能够避免或至少缓解微生物在反应的过程中易出现过饱和以及未反应的问题、高效地处理废水，而且运行操作简单，尤其适用于处理畜禽养殖废水。
权利要求书

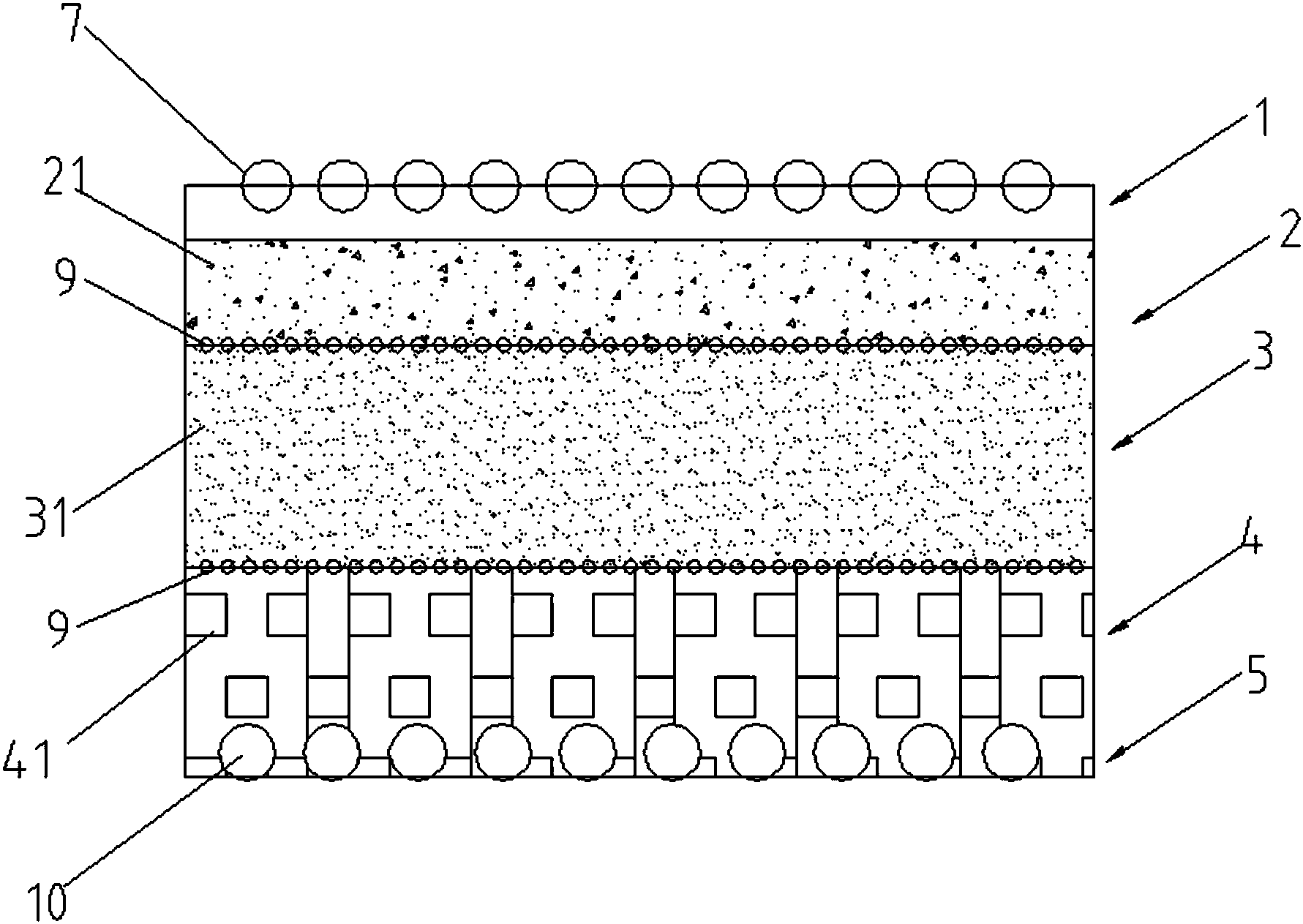

1.一种用于处理废水的生物滤床，其特征在于，所述生物滤床从上至下依次包括布水层(1)、好氧层(2)、兼氧层(3)、厌氧层(4)和集水层(5)，所述布水层(1)设置有沿水平方向分散布置的布水管道，所述布水管道上设置有多个布水孔，多个布水孔沿水平方向分散布置。
2.根据权利要求1所述的用于处理废水的生物滤床，其特征在于，所述布水管道包括布水主管(6)，所述布水主管(6)连接有多根沿水平方向间隔设置的布水支管(7)，各根布水支管(7)上设置有多个布水孔。
3.根据权利要求2所述的用于处理废水的生物滤床，其特征在于，所有相邻的两根所述布水支管(7)之间的间距相等。
4.根据权利要求2所述的用于处理废水的生物滤床，其特征在于，各根布水支管(7)上的所有相邻的两个布水孔之间的间距相等。
5.根据权利要求1所述的用于处理废水的生物滤床，其特征在于，所述布水管道包括多次弯折且间隔的水管(8)。
6.根据权利要求1至5中任意一项所述的用于处理废水的生物滤床，其特征在于，所述好氧层(2)和兼氧层(3)分别设置有布气管道。
7.根据权利要求6所述的用于处理废水的生物滤床，其特征在于，所述布气管道包括在水平方向上布置的多根曝气管(9)，每一根所述曝气管(9)上都设置有多个间隔的曝气孔。
8.根据权利要求1至5中任意一项所述的用于处理废水的生物滤床，其特征在于，所述布水层(1)、好氧层(2)、兼氧层(3)、厌氧层(4)和集水层(5)中的每相邻的两层之间设置有碎石层。
9.根据权利要求1至5中任意一项所述的用于处理废水的生物滤床，其特征在于，所述好氧层(2)具有好氧粗粒料(21)，所述兼氧层(3)具有兼氧粗粒料(31)，所述厌氧层(4)具有厌氧细料(41)。
10.根据权利要求1至5中任意一项所述的用于处理废水的生物滤床，其特征在于，所述布水管道连接于水泵。
说明书
用于处理废水的生物滤床
技术领域
本发明涉及生态环保技术领域，具体地，涉及一种用于处理废水的生物滤床。
背景技术
生物滤床的结构从上到下依次分为布水系统、基质层、承托层及出水收集系统，其原理类似于土地处理中的快速渗过滤，可以对有机物和氨氮等污染物质进行吸附降解。目前，畜禽粪便中含有丰富的氮、磷、钾和丰富的有机质，也含有很多挥发性物质、病原微生物、寄生虫卵及重金属等，若未进行处理直接排放将会给环境带来很大的危害、给社会带来了严重的经济损失，甚至有预测结果表明，到2020年，我国畜禽养殖粪污产生量将达到2.98亿吨，畜禽养殖业污染压力将大幅增加。因此，如何设计出能够高效地处理畜禽养殖废水的生物滤床，已成为生态环保领域研究人员密切关注的课题。
然而，现有技术中的用于处理畜禽养殖废水的生物滤床在实际运行过程中，由于布水不均匀等原因，导致微生物在反应的过程中易出现过饱和以及未反应等现象，使得出水水质达不到国家排放标准。
发明内容
本发明的目的是提供一种用于处理废水的生物滤床，该用于处理废水的生物滤床能够避免或至少缓解微生物在反应的过程中易出现过饱和以及未反应的问题、高效地处理废水，而且运行操作简单，尤其适用于处理畜禽养殖废水。
为实现上述目的，本发明提供一种用于处理废水的生物滤床，其中，所述生物滤床从上至下依次包括布水层、好氧层、兼氧层、厌氧层和集水层，所述布水层设置有沿水平方向分散布置的布水管道，所述布水管道上设置有多个布水孔，多个布水孔沿水平方向分散布置。
优选地，所述布水管道包括布水主管，所述布水主管连接有多根沿水平方向间隔设置的布水支管，各根布水支管上设置有多个布水孔。
优选地，所有相邻的两根所述布水支管之间的间距相等。
优选地，各根布水支管上的所有相邻的两个布水孔之间的间距相等。
优选地，所述布水管道包括多次弯折且间隔的水管。
优选地，所述好氧层和兼氧层分别设置有布气管道。
优选地，所述布气管道包括在水平方向上布置的多根曝气管，每一根所述曝气管上都设置有多个间隔的曝气孔。
优选地，所述布水层、好氧层、兼氧层、厌氧层和集水层中的每相邻的两层之间设置有碎石层。
优选地，所述好氧层具有好氧粗粒料，所述兼氧层具有兼氧粗粒料，所述厌氧层具有厌氧细料。
优选地，所述布水管道连接于水泵。
本发明相对于现有技术，具有如下优点之处：
由于所述生物滤床从上至下依次包括布水层、好氧层、兼氧层、厌氧层和集水层，所述布水层设置有沿水平方向分散布置的布水管道，所述布水管道上设置有多个布水孔，多个布水孔沿水平方向分散布置，所有分散布置的布水管道和布水孔可以共同在好氧层上方形成散布较为均匀的出水口，待处理的废水通过布水管道从布水管道流出后，产生了分布较为均匀的水流，水流在重力作用下流经各个层，从而确保微生物好氧、兼氧、厌氧反应能够充分进行，最终可以通过集水层收集达标废水。由此看出，该用于处理废水的生物滤床能够避免或至少缓解微生物在反应的过程中易出现过饱以及未反应的问题、高效地处理废水，尤其适用于处理畜禽养殖废水，此外，所处理废水通过重力作用由上而下通过滤床，无需其他设备，因此该生物滤床运行操作简单。
本发明的其它特征和优点将在随后的具体实施方式部分予以详细说明。
