申请日2016.11.09
公开(公告)日2017.07.21
IPC分类号C02F1/00; B08B15/00
摘要

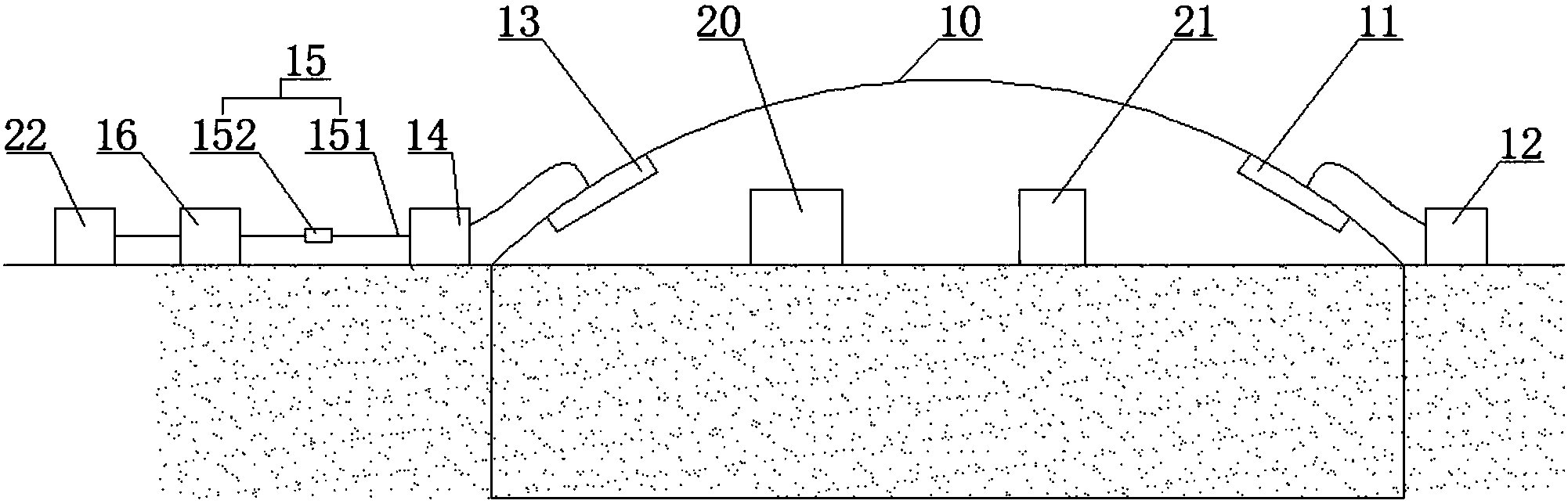

本实用新型涉及污水处理，公开全密封气膜的污水处理系统，包括密封固定并覆盖在污水池上的气膜，气膜上开设有送风口，送风口处密封连接有向气膜内输气的送风机，气膜上还开设有排风口，排风口出密封连接有调节排风口通风量的调节阀，排风口上密封连接有导风装置，导风装置的端部连接有废气处理装置，废气处理装置连接有用于收集可再次利用的气体的收集装置。本实用新型为全密封大跨度高空间无粱无柱;高强度抗老化耐腐蚀;自动调节气膜内承载气压力;抵御自然灾害强;防火等级高安全性好;有效的防止了污水处理系统污水挥发废气肆虐在大气中，本系统可以自动调节气膜内压力，同时也可以收集废气中的可燃气体，对资源进行充分的利用。
摘要附图
权利要求书
1.全密封气膜的污水处理系统，包括密封固定并覆盖在污水池上的气膜(10)，气膜(10)上开设有送风口(11)，送风口(11)处密封连接有向气膜(10)内输气的送风机(12)，其特征在于：气膜(10)为聚酯纤维气膜，气膜(10)上还开设有排风口(13)，排风口(13)出密封连接有调节排风口通风量的调节阀(14)，排风口(13)上密封连接有导风装置(15)，导风装置(15)的端部连接有废气处理装置(16)，废气处理装置(16)连接有用于收集可再次利用的气体的废气收集装置(22)。
2.根据权利要求1所述的全密封气膜的污水处理系统，其特征在于：导风装置(15)包括导风管道(151)和设置在导风管道(151)内的排风机(152)。
3.根据权利要求2所述的全密封气膜的污水处理系统，其特征在于：还包括用于控制送风机(12)和排风机(152)的控制器(17)，气膜(10)内设有压力传感器(18)，控制器(17)接收压力传感器(18)发出的压力信号来调节送风机(12)的频率和控制调节阀(14)的开度。
4.根据权利要求1所述的全密封气膜的污水处理系统，其特征在于：还包括监控气膜(10)内设备运动状况的监视器(19)。
5.根据权利要求1所述的全密封气膜的污水处理系统，其特征在于：气膜(10)上开设有供人员和设备进出的密封门(20)，密封门(20)密封固定在气膜(10)上。
6.根据权利要求1所述的全密封气膜的污水处理系统，其特征在于：气膜(10)上还开设有应急通道门(21)，应急通道门(21)密封固定在气膜(10)上。
7.根据权利要求1所述的全密封气膜的污水处理系统，其特征在于：气膜(10)内还设有用于支撑气膜(10)的钢缆支撑网。
8.根据权利要求7所述的全密封气膜的污水处理系统，其特征在于：支撑网纵横编织成网格状。
说明书
全密封气膜的污水处理系统
技术领域
本实用新型涉及污水处理，尤其涉及全密封气膜的污水处理系统。
背景技术
污水处理厂的污水来源主要为工业园区的工业废水以及周边的城市居民生活污水。在污水处理中，挥发性有机化合物(VOC)排放和气味排放随着化学工业和农业畜牧养殖业的扩展，其污水及污物的气味处理越来越多的受到人们重视。因为气味及有害物质的排放是影响其未来增长的一个限制性因素。现在气味控制主要方式是集中收集在污物处理池中，然后其气味经处理、稀释后再排放到大气中。然而，充气膜结构作为覆盖系统作为一种高效、经济的气味处理方式非常有潜力替代传统的气味控制技术。气膜技术在这一项目中，应用于消除恶臭和阻止气味直接挥发排入大气，具有很大的成本优势。
近些年来公众和政府机构对水和空气质量问题的关注越来越高。一般企业的操作办法是在企业厂区内建设污物池或污水池的方式存储废物及废水，但是其难闻的气味会从存储池中直接排到大气中，这可能对环境产生很大的影响。如何对废物及废水中的气体进行管理和控制一直是一个很重要的课题。
发明内容
本实用新型针对现有技术中气膜内压力控制气膜的缺点，提供全密封气膜的污水处理系统。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
全密封气膜的污水处理系统，包括密封固定并覆盖在污水池上的气膜，气膜上开设有送风口，送风口处密封连接有向气膜内输气的送风机，气膜上还开设有排风口，排风口出密封连接有调节排风口通风量的调节阀，排风口上密封连接有导风装置，导风装置的端部连接有废气处理装置，废气处理装置连接有用于收集可再次利用的气体的废气收集装置。本实用新型为全密封大跨度高空间无粱无柱;高强度抗老化耐腐蚀;自动调节气膜内承载气压力;抵御自然灾害(台风、地震、雪灾等)强;防火等级高安全性好。有效的防止了污水处理系统污水挥发废气(臭气、有毒气体、可燃气体)肆虐在大气中，本系统可以自动调节气膜内压力，当压力过高时，调节阀的开度从而调节排风口的出风量，从而气膜内排除的废气可以通过废气处理装置进行处理，防止有害气体排入大气，同时也可以收集废气中的可燃气体，对资源的充分利用。
作为优选，导风装置包括导风管道和设置在导风管道内的排风机。排风机可以加速排出气膜内的废气。
作为优选，还包括用于控制送风机和排风机的控制器，气膜内设有压力传感器，控制器接收压力传感器发出的压力信号来调节送风机的频率和控制调节阀的开度。压力传感器可以时时监控气膜内的压力，提高调节阀的控制精度。
作为优选，还包括监控气膜内设备运动状况的监视器。监视器使得工作人员可以远程监控气膜内设备的运行状况。
作为优选，气膜上开设有供人员和设备进出的密封门，密封门密封固定在气膜上。
作为优选，气膜上还开设有应急通道门，应急通道门密封固定在气膜上。应急通道门是气膜内出现火灾或者发生具有危害性的事故时方便人员或者设备能够安全的撤离。
作为优选，气膜内还设有用于支撑气膜的钢缆支撑网。钢缆支撑网用于支撑大面积的气膜，防止气膜坍塌。
作为优选，支撑网纵横编织成网格状。网格状的支撑网支撑强度大。
本实用新型由于采用了以上技术方案，具有显著的技术效果：使用气膜建筑结构，利用充入气膜建筑结构中的气体和气膜建筑内外的空气压差来控制调节气膜建筑内部环境，可以显著减少污水池中水体的有害气体和有机挥发性化合物的产生和发散。气膜结构建筑系统的应用可以有效的和经济的替代传统的气味控制技术。在污水池上，安装和放置气承式膜结构基本上可以消除气味。这种结构可以有效防止气味中有机挥发性化合物直接进入大气，其密闭结构也可以防止雨水、尘土和杂物进入水体中，从而给细菌生长创造一个更稳定的水体环境因此其气膜结构被认为是最有效的建筑形式;本实用新型的气膜系统可以自动调节气膜内的压力，安全性好，废气处理能力强，有效的防止了气膜内的有毒有害气体排放到大气中去。
