申请日2017.04.11
公开(公告)日2017.11.21
IPC分类号C02F1/28; C07C33/22; C07C29/76; C02F103/36
摘要
一种循环回收工业废水中苯甲醇的吸附系统，其特征是所述吸附系统包括第一、第二、第三吸附装置和二级、三级原水罐，所述吸附装置包括第一吸附塔和第二吸附塔、冷凝器、解析水罐、蒸汽管、原水管。本实用新型利用该系统可以回收废水中99%以上的苯甲醇，废水COD可达国家排放标准，而且设备可以循环使用，有利于企业节约生产成本。
权利要求书
1.一种循环回收工业废水中苯甲醇的吸附系统，其特征是所述吸附系统包括第一、第二、第三吸附装置和二级、三级原水罐，所述吸附装置包括第一吸附塔和第二吸附塔、冷凝器、解析水罐、蒸汽管、原水管，其中第一吸附塔和第二吸附塔顶设有处理水出水管，一级原水管分别与第一吸附塔和第二吸附塔底部连接，蒸汽管与所述的第一吸附塔和第二吸附塔顶部连接，第一吸附塔和第二吸附塔底蒸汽输出管并联后与冷凝器连接;所述第一吸附装置处理水出水管与二级原水灌连接，二级原水灌与第二吸附装置的二级原水管连接;所述第二吸附装置处理水出水管与三级原水灌连接;三级原水灌与第三吸附装置的三级原水管连接;所述第一、第二、第三吸附装置的蒸汽输出管分别与三个冷凝器进气口连接，三个冷凝器出水口并联后与解析水罐连接。
2.根据权利要求1所述的一种循环回收工业废水中苯甲醇的吸附系统，所述第一、第二、第三吸附装置中均设有两个吸附塔;所述吸附塔内塔内填装大孔径的聚苯乙烯交联树脂，装填体积不超过吸附塔上端的侧入孔。
3.根据权利要求1所述的一种循环回收工业废水中苯甲醇的吸附系统，所述吸附塔内采用多个水帽来支撑聚苯乙烯交联树脂，水帽的缝隙小于聚苯乙烯交联树脂的直径。
4.根据权利要求1所述的一种循环回收工业废水中苯甲醇的吸附系统，所述第一、第二、第三吸附装置中吸附塔内均设有温度传感器。
说明书
一种循环回收工业废水中苯甲醇的吸附系统
技术领域
本实用新型涉及工业废水处理的装置，特别是一种循环回收工业废水中苯甲醇的吸附系统。
背景技术
苯甲醇是最简单的芳香醇之一，又称苄醇或α-羟基甲苯，是极有用的化工试剂，广泛用于定香剂、固化剂、稀释剂等行业。目前工业上大多以氯化苄和纯碱水解制备苯甲醇为主，水解反应产生的高盐度废水中还含有大量的苯甲醇，如果直接排放不仅对环境造成严重的污染，也是巨大的经济损失。
目前，部分厂家采用了树脂进行苯甲醇的回收，然后用甲醇解析，但该法吸附后的废水含有甲醇，加重了废水的COD，且甲醇的引入增加了苯甲醇的回收难度。
发明内容
本实用新型目的在于提供一种循环回收工业废水中苯甲醇的吸附系统，以解决现有工业废水中含有大量苯甲醇、对环境造成严重污染、现有吸附-解析无法高质量的对苯甲醇进行回收等问题。

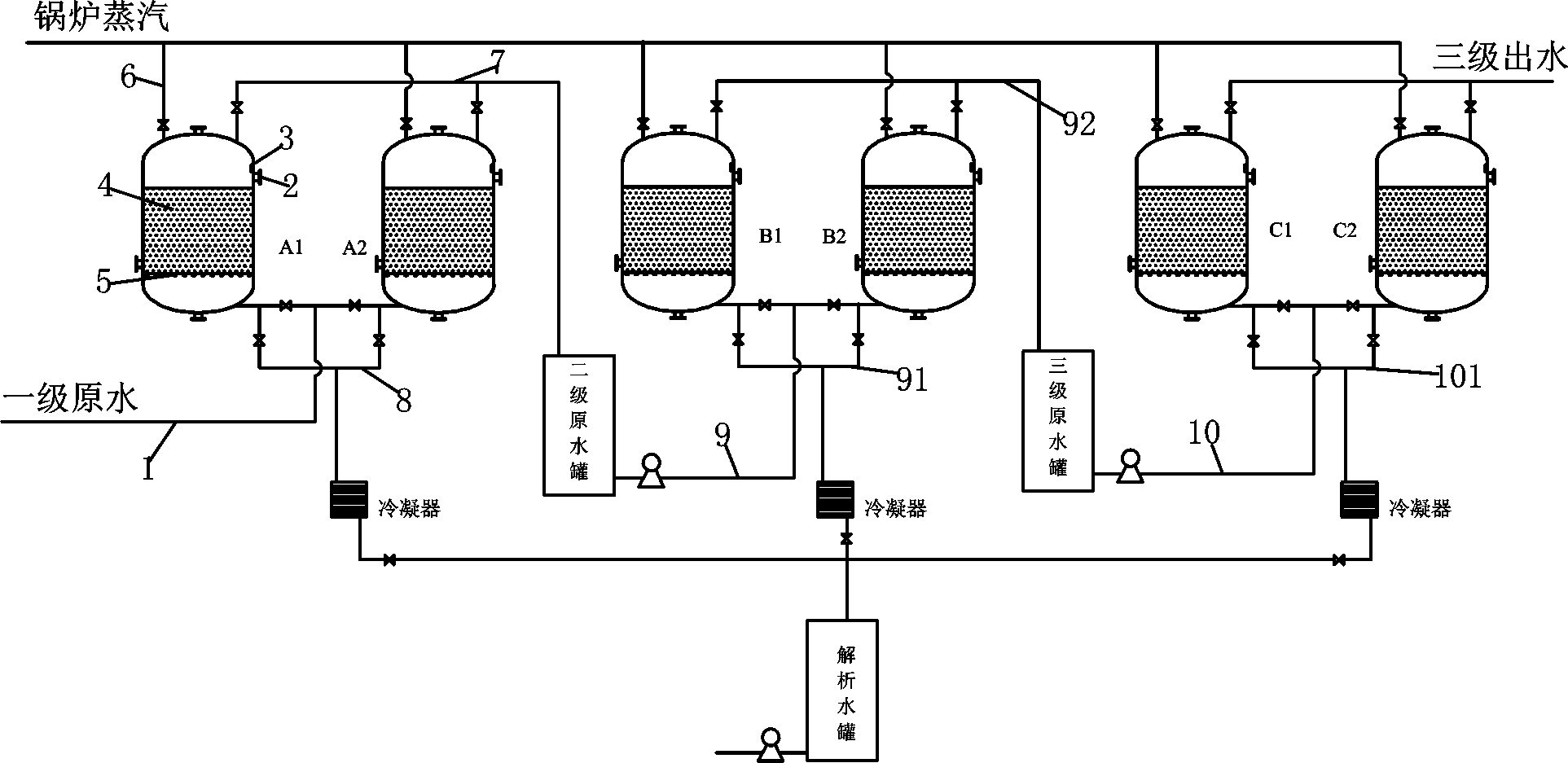

为解决上述问题，本实用新型提供以下技术方案：一种循环回收工业废水中苯甲醇的吸附系统，其特征是所述吸附系统包括第一、第二、第三吸附装置和二级、三级原水罐，所述吸附装置包括第一吸附塔和第二吸附塔、冷凝器、解析水罐、蒸汽管、原水管，其中第一吸附塔和第二吸附塔顶设有处理水出水管，一级原水管分别与第一吸附塔和第二吸附塔底部连接，蒸汽管与所述的第一吸附塔和第二吸附塔顶部连接，第一吸附塔和第二吸附塔底蒸汽输出管并联后与冷凝器连接;所述第一吸附装置处理水出水管与二级原水灌连接，二级原水灌与第二吸附装置的二级原水管连接;所述第二吸附装置处理水出水管与三级原水灌连接;三级原水灌与第三吸附装置的三级原水管连接;所述第一、第二、第三吸附装置的蒸汽输出管分别与三个冷凝器进气口连接，三个冷凝器出水口并联后与解析水罐连接。
作为优选，所述第一、第二、第三吸附装置中均设有两个吸附塔;所述吸附塔内塔内填装大孔径的聚苯乙烯交联树脂，装填体积不超过吸附塔上端的侧入孔。
作为优选，所述吸附塔内采用多个水帽来支撑聚苯乙烯交联树脂，水帽的缝隙小于聚苯乙烯交联树脂的直径。
作为优选，所述第一、第二、第三吸附装置中吸附塔内均设有温度传感器。
本实用新型利用该系统可以回收废水中99%以上的苯甲醇，废水COD可达国家排放标准，而且设备可以循环使用，有利于企业节约生产成本。苯甲醇的回收过程采用树脂的物理吸附能力，没有添加其他化学试剂;树脂的洗脱过程采用高温蒸汽，未在系统内引入其他化学杂质;所有的过程采用吸附-解析交替使用的方式，保证了吸附过程的连续性，运行平稳;解析过程产生的解析水可以用来参与配碱，没有产生多余的废水，将回收的苯甲醇重新进入系统，通过精馏回收。
