申请日2017.01.20
公开(公告)日2017.09.22
IPC分类号B01D25/12; B01D25/34
摘要
本实用新型公开了一种污水处理厂用污泥压滤装置，包括壳体、二次过滤板、固定架、一次过滤板和电动机，所述壳体底部设置有支撑底座，所述二次过滤板位于壳体的内部，所述滤渣出管与壳体相连通，所述固定架固定于壳体的上方，所述液压泵通过油管与液压缸相连接，且油管上设置有控制阀，所述液压缸上固定安装有挤压板，所述挤压板的下方设置有压滤筒，所述压滤筒的四壁上设置有滑动槽，所述一次过滤板的四边设置有滑动块，所述电动机通过联轴器与压滤筒相连接。该污水处理厂用污泥压滤装置整个压滤机构在电动机的带动下可以自由旋转，不仅能够将滤渣倒出，而且便于人们对一次过滤板进行清洗，从而可以保证后续的压滤效果，大大提高了工作效率。

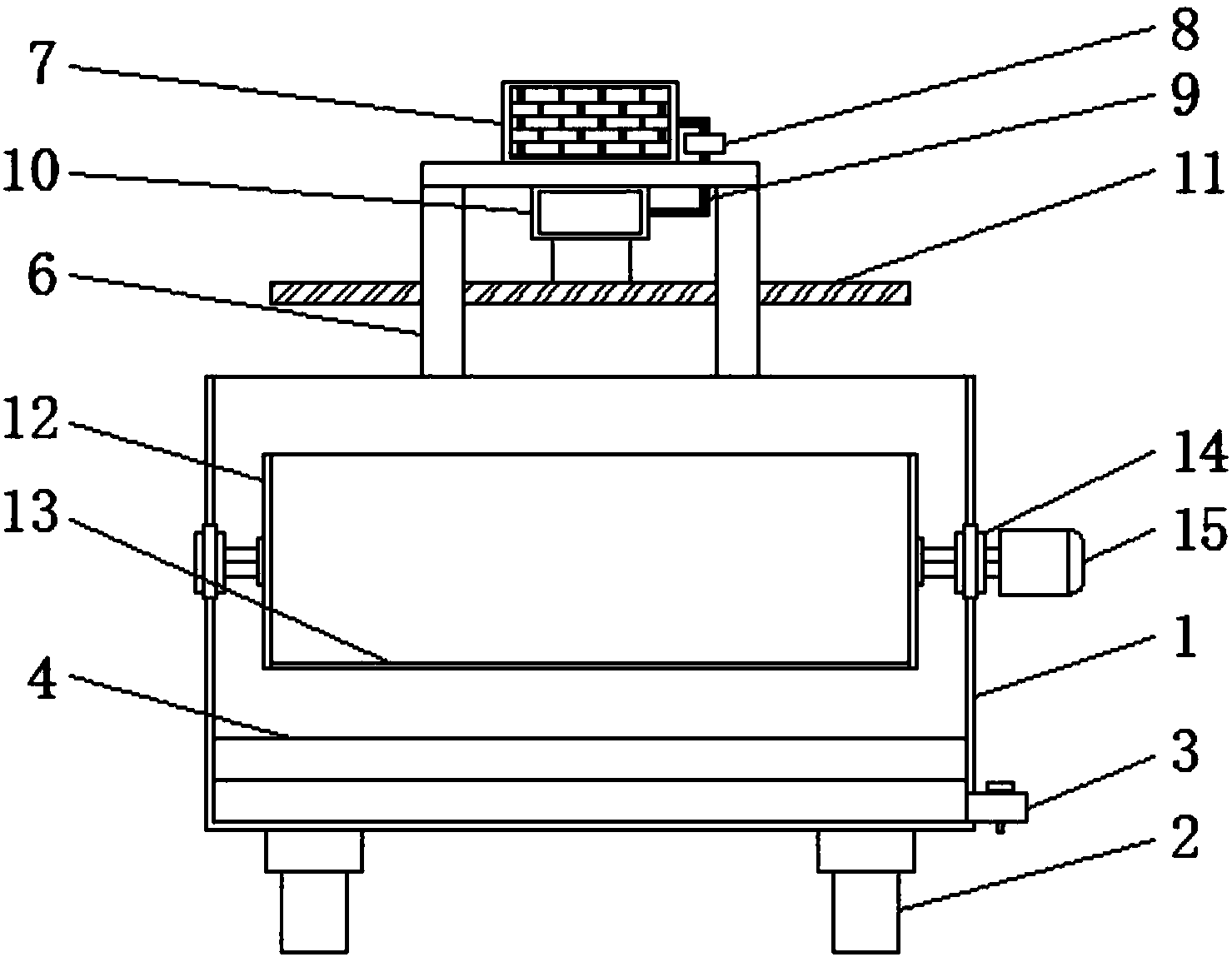

摘要附图
权利要求书
1.一种污水处理厂用污泥压滤装置，包括壳体(1)、二次过滤板(4)、固定架(6)、一次过滤板(13)和电动机(15)，其特征在于：所述壳体(1)底部设置有支撑底座(2)，且壳体(1)与排水管(3)相连通，所述二次过滤板(4)位于壳体(1)的内部，且二次过滤板(4)的一侧设置有滤渣出管(5)，所述滤渣出管(5)与壳体(1)相连通，所述固定架(6)固定于壳体(1)的上方，且固定架(6)上方设置有液压泵(7)，所述液压泵(7)通过油管(9)与液压缸(10)相连接，且油管(9)上设置有控制阀(8)，所述液压缸(10)上固定安装有挤压板(11)，所述挤压板(11)的下方设置有压滤筒(12)，所述压滤筒(12)的四壁上设置有滑动槽(1201)，且滑动槽(1201)内部固定安装有滑动杆(1202)，所述一次过滤板(13)的四边设置有滑动块(1301)，且一次过滤板(13)通过滑动块(1301)固定于滑动杆(1202)上，所述电动机(15)通过联轴器(14)与压滤筒(12)相连接。
2.根据权利要求1所述的一种污水处理厂用污泥压滤装置，其特征在于：所述壳体(1)的顶面为开口结构，且压滤筒(12)的顶面和底面均为开口结构。
3.根据权利要求1所述的一种污水处理厂用污泥压滤装置，其特征在于：所述二次过滤板(4)上的网孔孔径大小小于一次过滤板(13)上的网孔孔径大小。
4.根据权利要求1所述的一种污水处理厂用污泥压滤装置，其特征在于：所述二次过滤板(4)的四边固定于壳体(1)的内壁上，且二次过滤板(4)为倾斜状。
5.根据权利要求1所述的一种污水处理厂用污泥压滤装置，其特征在于：所述滤渣出管(5)的纵截面为长方形，且长度与壳体(1)的长度相等。
说明书
一种污水处理厂用污泥压滤装置
技术领域
本实用新型涉及压滤装置技术领域，具体为一种污水处理厂用污泥压滤装置。
背景技术
压滤机是一种常用的固液分离设备，在18世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业，目前，随着人们环保意识的不断提高，污水处理越来越受到人们的重视，由于在污水处理过程中必然产生污泥，随着污水处理量的不断提高，污泥的产量同样在不断增大，因此需要对污泥进行单独处理。
现有的污泥处理方式均采用压滤机对污泥进行脱水处理，脱水后的污泥被集中填埋或作为有机肥运往农田，目前市场上的压滤机均存在有一些不足，如滤渣不易倒出，且滤板上粘附的污泥不易清洗，这样就会导致后续压滤的效果变差，大大降低了工作效率，使用效果不好。
实用新型内容
本实用新型的目的在于提供一种污水处理厂用污泥压滤装置，以解决上述背景技术中提出前市场上的压滤机的滤渣不易倒出，且滤板不易清洗，导致后续压滤的效果变差，大大降低了工作效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理厂用污泥压滤装置，包括壳体、二次过滤板、固定架、一次过滤板和电动机，所述壳体底部设置有支撑底座，且壳体与排水管相连通，所述二次过滤板位于壳体的内部，且二次过滤板的一侧设置有滤渣出管，所述滤渣出管与壳体相连通，所述固定架固定于壳体的上方，且固定架上方设置有液压泵，所述液压泵通过油管与液压缸相连接，且油管上设置有控制阀，所述液压缸上固定安装有挤压板，所述挤压板的下方设置有压滤筒，所述压滤筒的四壁上设置有滑动槽，且滑动槽内部固定安装有滑动杆，所述一次过滤板的四边设置有滑动块，且一次过滤板通过滑动块固定于滑动杆上，所述电动机通过联轴器与压滤筒相连接。
优选的，所述壳体的顶面为开口结构，且压滤筒的顶面和底面均为开口结构。
优选的，所述二次过滤板上的网孔孔径大小小于一次过滤板上的网孔孔径大小。
优选的，所述二次过滤板的四边固定于壳体的内壁上，且二次过滤板为倾斜状。
优选的，所述滤渣出管的纵截面为长方形，且长度与壳体的长度相等。
与现有技术相比，本实用新型的有益效果是：该污水处理厂用污泥压滤装置整个压滤机构在电动机的带动下可以自由旋转，当一次压滤工作完成后，通过使压滤筒旋转180°，这样其内部的残渣在重力作用下就落到了二次过滤板上，由于二次过滤板呈倾斜状，残渣能够从滤渣出管排出，同时在滑动杆和滑动块的作用下，挤压板将一次过滤板挤压至下方，从而便于人们对一次过滤板进行清洗，从而可以保证后续的压滤效果，大大提高了工作效率，通过二次过滤，可以保证压滤出来的污水中不含有固体杂质，压滤效果好。
