申请日2016.12.22
公开(公告)日2017.08.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种中等浓度氨氮污水处理装置，包括全自动醋酸钠混合装置、A2SBR反应装置、AMBR反应装置;A2SBR反应装置包括第一缺氧反应池、第二缺氧反应池、SBR反应池;AMBR反应装置包括第三缺氧反应池、MBR反应池;第一缺氧反应池一端与污水进水管相连，另一端与第二缺氧反应池相连;第二缺氧反应池另一端与SBR反应池相连;SBR反应池的另一端通过水管与第三缺氧反应池相连，第三缺氧反应池的另一端与MBR反应池相连;本实用新型的污水处理装置可实现对污水流量、有机物含量、氨氮含量的实时监测，通过醋酸钠的投放，提供了污水中有机物的含量;增加无氧反应池进一步提高了反应效率，还抑制了污泥膨胀，能够深度脱氮。

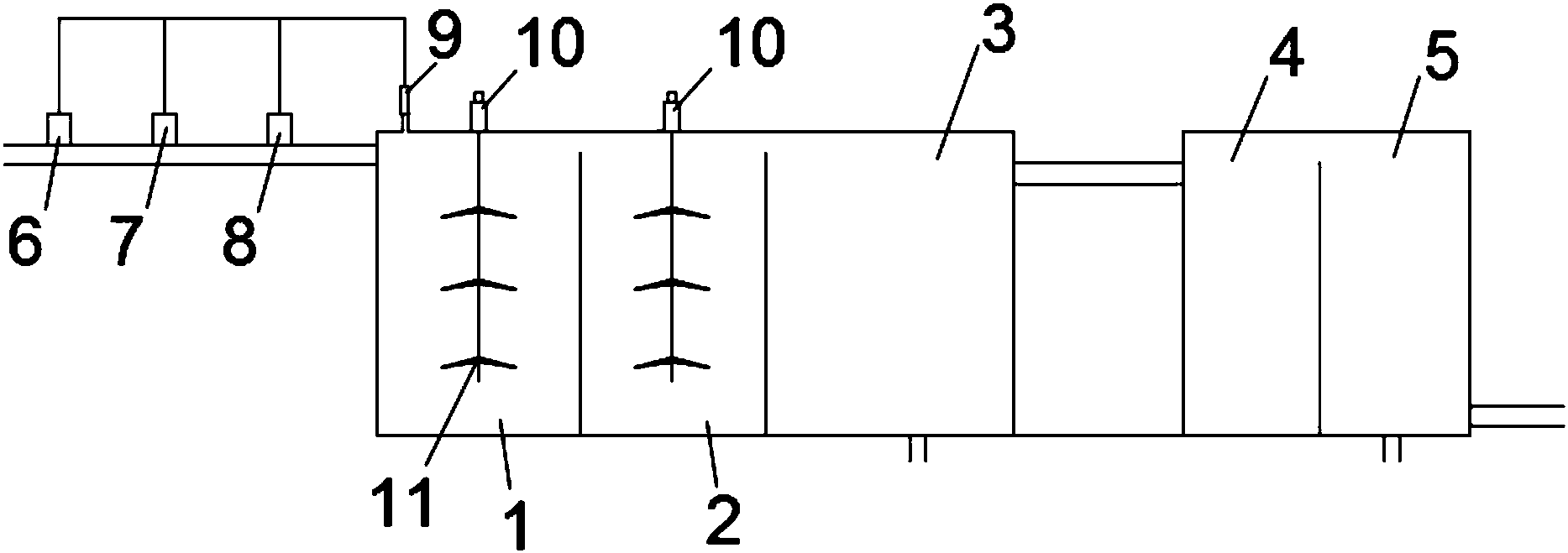

摘要附图
权利要求书
1.一种中等浓度氨氮污水处理装置，其特征在于包括全自动醋酸钠混合装置、A2SBR反应装置、AMBR反应装置;所述A2SBR反应装置包括第一缺氧反应池(1)、第二缺氧反应池(2)、SBR反应池(3);所述AMBR反应装置包括第三缺氧反应池(4)、MBR反应池(5);
所述第一缺氧反应池(1)一端与污水进水管相连，另一端与第二缺氧反应池(2)相连;所述第二缺氧反应池(2)另一端与SBR反应池(3)相连;所述SBR反应池(3)的另一端通过水管与第三缺氧反应池(4)相连，所述第三缺氧反应池(4)的另一端与MBR反应池(5)相连。
2.根据权利要求1所述的一种中等浓度氨氮污水处理装置，其特征在于所述全自动醋酸钠混合装置包括流量计(6)、BOD在线测定仪(7)、氨氮在线监测仪(8)、加料装置(9);所述流量计(6)、BOD在线测定仪(7)、氨氮在线监测仪(8)均设置在第一缺氧反应池(1)的入水管处，所述加料装置(9)安装在第一缺氧反应池(1)的顶端。
3.根据权利要求2所述的一种中等浓度氨氮污水处理装置，其特征在于所述加料装置(9)设有对醋酸钠投放控制的自动控制器。
4.根据权利要求1所述的一种中等浓度氨氮污水处理装置，其特征在于所述第一缺氧反应池(1)和第二缺氧反应池(2)均设置有搅拌器(10)。
5.根据权利要求4所述的一种中等浓度氨氮污水处理装置，其特征在于位于第一缺氧反应池(1)和第二缺氧反应池(2)的搅拌器(10)上均设置搅拌棒(15)。
6.根据权利要求5所述的一种中等浓度氨氮污水处理装置，其特征在于所述搅拌棒(15)的数量为三个，分别位于反应池上、中、下位置。
说明书
一种中等浓度氨氮污水处理装置
技术领域
本实用新型属于水处理技术领域，特别是一种中等浓度氨氮污水处理装置。
背景技术
氨氮是我国自然水体中的主要污染物，主要来源是工厂的污水排放和施肥残留，许多电子厂、化工厂会排放出中等浓度的氨氮污水，采用吹脱法或化学回收法处理运行费用太高。针对现有产业需求，很需要一种经济可行的中等浓度(100mg/L-300mg/L)氨氮污水处理工艺，但是现有技术中尚无相关描述。且现有SBR反应池和MBR反应池，氨氮的去除率比较有限。普通污水处理工艺在处理中等浓度的氨氮污水时，与低浓度氨氮污水不同，中等浓度氨氮会产生毒害作用导致污泥膨胀，无法保证处理效果。
发明内容
本实用新型所解决的技术问题在于提供一种中等浓度氨氮污水处理装置。
实现本实用新型目的的技术解决方案为：
一种中等浓度氨氮污水处理装置，其特征在于包括全自动醋酸钠混合装置、A2SBR反应装置、AMBR反应装置;所述A2SBR反应装置包括第一缺氧反应池、第二缺氧反应池、SBR反应池;所述AMBR反应装置包括第三缺氧反应池、MBR反应池;
所述第一缺氧反应池一端与污水进水管相连，另一端与第二缺氧反应池相连;所述第二缺氧反应池另一端与SBR反应池相连;所述SBR反应池的另一端通过水管与第三缺氧反应池相连，所述第三缺氧反应池的另一端与MBR反应池相连;
本实用新型与现有技术相比，其显著优点：
(1)本实用新型的加料装置采用自动控制，工作效率高，便于操作;
(2)本实用新型在入水管处设置流量计、BOD在线测定仪、氨氮在线监测仪、加料装置可根据在线监测污水氨氮浓度含量实现醋酸钠的定量加料;
(3)反应池中多个搅拌棒的搅拌，提高了醋酸钠与污水的充分混合，提高了有机物含量;
(4)A2SBR反应装置和AMBR反应装置，提高了反应效率，由于有机物浓度梯度高，还抑制了污泥膨胀，保证了操作的稳定，能够深度脱氮。
下面结合附图对本实用新型作进一步详细描述。
