申请日2016.11.30
公开(公告)日2017.06.23
IPC分类号C02F9/04
摘要
本实用新型公开了一种发电厂凝结水处理设备，所述液化部通过导液管与液化箱连接，所述液化部用于压缩蒸汽，使液化箱中产生高压，所述液化箱用于储存蒸汽和水，所述液化箱通过导液管与初过滤器连接，所述液化箱与初过滤器之间的导液管上设置有电磁阀，所述初过滤器通过导液管与除盐装置连接，所述初过滤器用于过滤水中的金属腐蚀产物和悬浮杂质，所述除盐装置用于除去水中的溶解盐类，所述除盐装置通过导气管与第二过滤器连接，所述第二过滤器用于过滤除盐装置中产生的树脂或树脂碎粒。本实用新型能够使蒸汽液化，同时通过多级过滤将水中的杂质去除，可以提高凝结水的利用率，减少热量浪费，操作方便，自动化程度高，适合工业废蒸汽处理。

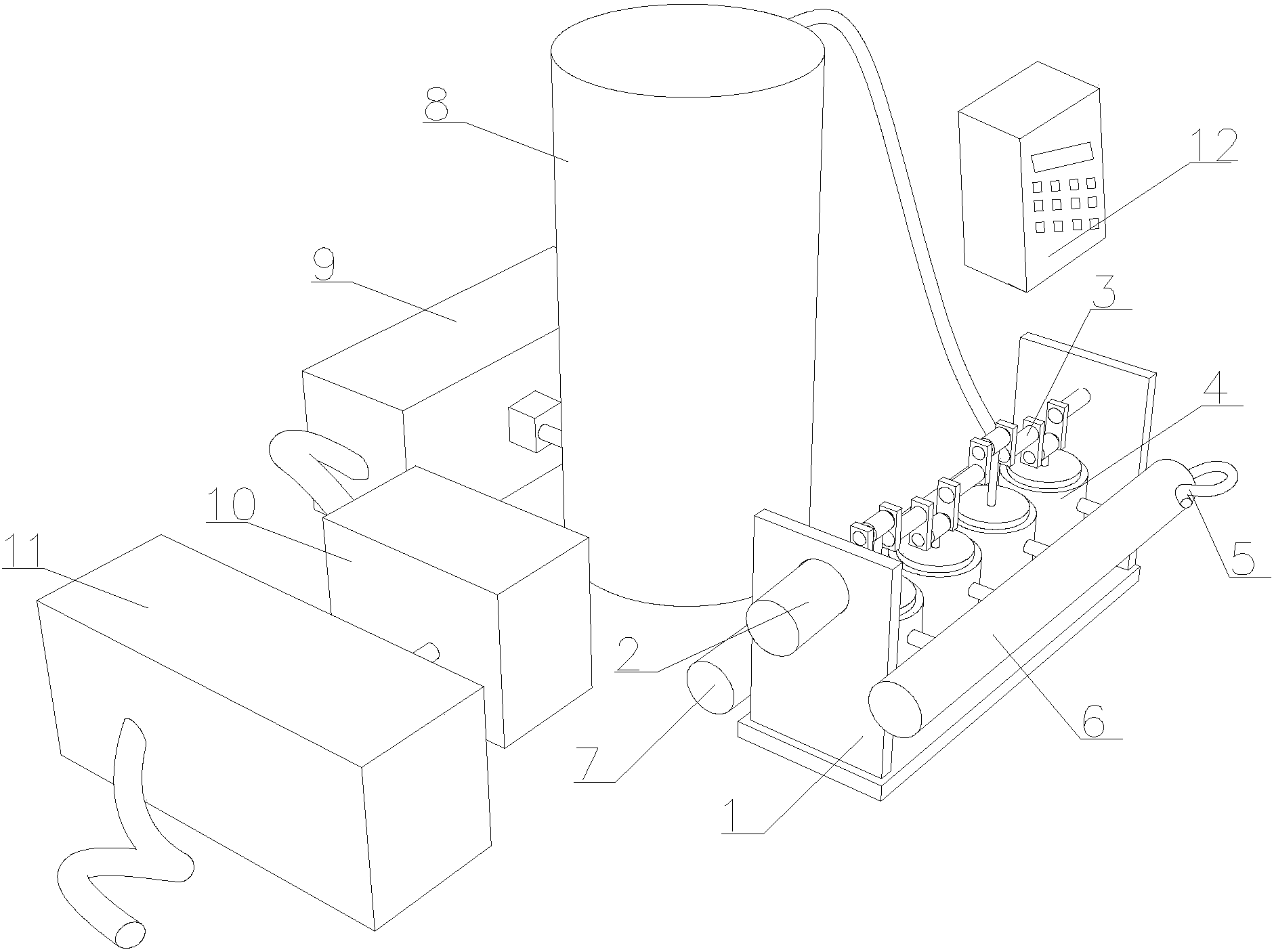

摘要附图
权利要求书
1.一种发电厂凝结水处理设备，包括液化部、液化箱(8)、初过滤器(9)、除盐装置(10)、第二过滤器(11)和控制部(12)，其特征在于：所述液化部通过导液管与液化箱(8)连接，所述液化部用于压缩蒸汽，使液化箱(8)中产生高压，所述液化箱(8)用于储存蒸汽和水，所述液化箱(8)通过导液管与初过滤器(9)连接，所述液化箱(8)与初过滤器(9)之间的导液管上设置有电磁阀，所述初过滤器(9)通过导液管与除盐装置(10)连接，所述初过滤器(9)用于过滤水中的金属腐蚀产物和悬浮杂质，所述除盐装置(10)用于除去水中的溶解盐类，所述除盐装置(10)通过导气管与第二过滤器(11)连接，所述第二过滤器(11)用于过滤除盐装置(10)中产生的树脂或树脂碎粒，所述控制部(12)通过导线分别与液化部和电磁阀连接，所述控制部(12)用于控制液化部和电磁阀的工作状态。
2.如权利要求1所述的一种发电厂凝结水处理设备，其特征在于：所述液化部包括支架(1)、压缩电机(2)、曲轴(3)、压缩缸(4)、主分气管(6)和主集气管(7)，所述支架(1)侧部安装有压缩电机(2)，所述压缩电机(2)上连接有曲轴(3)，所述曲轴(3)下部设置有压缩缸(4)，所述压缩缸(4)与曲轴(3)连接，所述压缩缸(4)一侧通过导气管与主分气管(6)连接，所述压缩缸(4)另一侧通过导气管与主集气管(7)连接，所述主集气管(7)通过导液管与液化箱(8)连接。
3.如权利要求2所述的一种发电厂凝结水处理设备，其特征在于：所述主分气管(6)上连接有蒸汽进气管(5)，蒸汽进气管(5)用于与蒸汽发生源连接。
4.如权利要求1所述的一种发电厂凝结水处理设备，其特征在于：所述控制部(12)包括处理器、无线模块、存储器、键盘和显示屏，所述处理器通过导线分别与无线模块、存储器、键盘和显示屏连接，所述无线模块用于与手机建立无线连接。
5.如权利要求1所述的一种发电厂凝结水处理设备，其特征在于：所述液化箱(8)周围缠绕有冷却管，所述冷却管中流动有冷却水，所述冷却管用于给液化箱(8)降温。
说明书
一种发电厂凝结水处理设备
【技术领域】
本实用新型涉及电力行业凝结处理设备的技术领域，特别是一种发电厂凝结水处理设备的技术领域。
【背景技术】
现系统材质多为碳钢，因此系统中腐蚀产物多为金属氧化物，其中铁的腐蚀产物最多。正常运行时腐蚀速率不大，但在机组基建阶段，停运期间，启动时保护不当、冲洗不净、未采用除盐水冲洗及负荷的变动等原因使腐蚀加剧。当锅炉补给水操作控制不当时，会带入一些可溶性盐类，当疏水未经处理回到系统中时也会造成一些污染。因此凝结水处理的首要任务是除掉金属的腐蚀产物、胶硅、悬浮杂质，同时还应除掉可溶盐类，为此应考虑设置凝结水精处理装置。通常应根据工程的具体情况，如机组参数、锅炉型式、水工况以及机组对水质的要求予以确定。对凝结水处理设备，除了设备本体(特别是混床)的设计，树脂的选择和配比，凝结水处理设备原则上由三部分组成：初过滤器-除盐-第二过滤器。初过滤器用来除去水中的金属腐蚀产物(一般为悬浮态和胶态);除盐装置用以除去溶解于凝结水中的盐分;第二过滤器用于截留除盐装置漏出的碎树脂。液化部泄漏量要降低到最低限度，更重要的是要注重树脂分离再生方法的选择。目前国内正在运行的凝结水处理设备的树脂分离再生方法主要有：氨化法、浓碱浮选法、中间抽出法、锥体分离法、高塔分离法等。采用高塔分离法的凝结水处理设备最长运行周期可达70多天，正常40～50天，是目前国内唯一能实行氨化运行的凝结水处理设备。而氨化运行这种混床和H-OH型混床有两个不同点：(1)在阳离子交换方面。从离子交换的选择性次序可知NH4型阳树脂对Na+的吸着能力比强酸H型的较小，所以Na+较容易穿透。(2)在阴离子交换方面。由于此种混床内不发生中和反应，反应产物中有氢氧化铵，因而其水保持有一定的碱性,所以Cl-及SiO32-较容易穿透。由于这些原因，则要求离子交换反应的完成程度与混床再生后，树脂中残留的Na型、Cl型树脂量有显著的关系。它要求阴树脂的再生率达95.5%以上，阳树脂的达到99.5%以上，即残留的Na型树脂应在0.5%以下。因此，在设计和使用NH-OH型混床时，特别重要的是要选定合适的树脂及阴、阳树脂配比，要有分离阴、阳树脂的有效方法及充分再生的方法，否则就不能得到良好的出水水质。高塔分离法系统与其它系统相比，其设计原理更简单，仅仅利用了水力分层原理和阳阴树脂的比重不同以及树脂粒径差异对阳阴树脂进行分离。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种发电厂凝结水处理设备，能够使蒸汽液化，同时通过多级过滤将水中的杂质去除，可以提高凝结水的利用率，减少热量浪费，同时设备结构简单，操作方便，自动化程度高，适用于电站废蒸气回收利用。
为实现上述目的，本实用新型提出了一种发电厂凝结水处理设备，包括液化部、液化箱、初过滤器、除盐装置、第二过滤器和控制部，其特征在于：所述液化部通过导液管与液化箱连接，所述液化部用于压缩蒸汽，使液化箱中产生高压，所述液化箱用于储存蒸汽和水，所述液化箱通过导液管与初过滤器连接，所述液化箱与初过滤器之间的导液管上设置有电磁阀，所述初过滤器通过导液管与除盐装置连接，所述初过滤器用于过滤水中的金属腐蚀产物和悬浮杂质，所述除盐装置用于除去水中的溶解盐类，所述除盐装置通过导气管与第二过滤器连接，所述第二过滤器用于过滤除盐装置中产生的树脂或树脂碎粒，所述控制部通过导线分别与液化部和电磁阀连接，所述控制部用于控制液化部和电磁阀的工作状态。
作为优选，所述液化部包括支架、压缩电机、曲轴、压缩缸、主分气管和主集气管，所述支架侧部安装有压缩电机，所述压缩电机上连接有曲轴，所述曲轴下部设置有压缩缸，所述压缩缸与曲轴连接，所述压缩缸一侧通过导气管与主分气管连接，所述压缩缸另一侧通过导气管与主集气管连接，所述主集气管通过导液管与液化箱连接。
作为优选，所述主分气管上连接有蒸汽进气管，蒸汽进气管用于与蒸汽发生源连接。
作为优选，所述控制部包括处理器、无线模块、存储器、键盘和显示屏，所述处理器通过导线分别与无线模块、存储器、键盘和显示屏连接，所述无线模块用于与手机建立无线连接。
作为优选，所述液化箱周围缠绕有冷却管，所述冷却管中流动有冷却水，所述冷却管用于给液化箱降温。
本实用新型的有益效果：本实用新型操作简单，不需要特殊的化学药品或特殊的操作工艺;可以排除分离后阳阴树脂过渡区的危害;完全分离后，不但阴树脂中的阳树脂，而且阳树脂中的阴树脂交叉污染<0.4%，为混床实现氨化运行创造了必要条件(而其它系统树脂分离后阳中阴将达到0.4%。这个指标要实现氨化运行是不行的);混床在氨穿透后，能在氨型周期正常运行，适用于电站废蒸气回收利用。
