申请日2016.11.24
公开(公告)日2017.06.20
IPC分类号B01D35/02; B01D29/03
摘要
本实用新型公开了一种污水过滤设备的过滤管道，包括过滤水管，所述过滤水管内部具有一个倾斜设置的过滤网，所述过滤网与水平面之间呈60度的夹角，正对过滤网的倾斜面设置有一进水管接头，正对过滤网的上端倾斜面设置有一个冲洗管接头;进水管接头内部具有一个可相对进水管接头360度转动的出水喷头。在过滤设备的输入端设置一个过滤管道，通过一个倾斜设置的过滤网，当过滤网被堵塞而不能正常过滤使用时，可通过底部的排污机构配合冲洗管接头，对过滤网进行清洗并方便排出积攒的漂浮物，有效起到防堵的目的，而且具有一个旋转式的出水喷头，可有效增加污水进入过滤管内的水流压力，改变不同的出水方向。
权利要求书

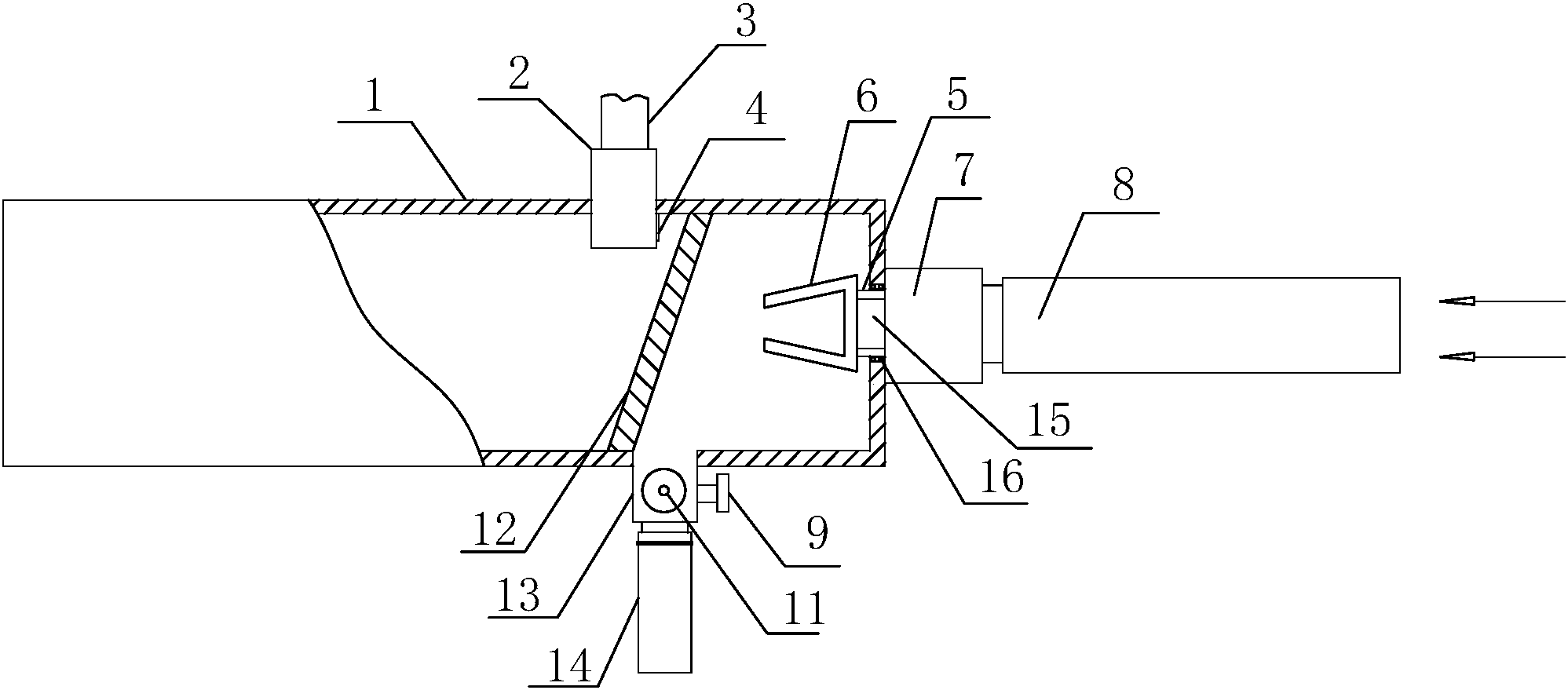

1.一种污水过滤设备的过滤管道，其特征在于：包括过滤水管(1)，所述过滤水管(1)内部具有一个倾斜设置的过滤网(12)，所述过滤网(12)与水平面之间呈60度的夹角，正对过滤网(12)的倾斜面设置有一进水管接头(7)，正对过滤网(12)的上端倾斜面设置有一个冲洗管接头(2);
进水管接头(7)内部具有一个可相对进水管接头360度转动的出水喷头(6)，所述出水喷头(6)一端通过一转轴(5)安装于过滤水管(1)的内侧面上，其转轴(5)的一端安装于过滤水管(1)内壁嵌入设置的轴承(16)中，转轴(5)中间设置有进水通道(15)，其一端与过滤水管(1)相通，另一端与进水管接头(7)内部通道相通，过滤水管(1)的底部设置一排污机构，所述排污机构正对过滤网(12)的下端面设置。
2.如权利要求1所述的污水过滤设备的过滤管道，其特征在于：所述排污机构包括一集料盒(13)，集料盒(13)的底部接有一排料管(14)，集料盒(13)内设置一个可打开和关闭集料盒通断水的阀门(9)，还包括一用于测试集料盒内压力大小的压力表(11)。
3.如权利要求1所述的污水过滤设备的过滤管道，其特征在于：所述进水管接头(7)连接进水管(8)，冲洗管接头(2)外部连接清水管(3)，冲洗管接头(2)内部正对过滤网(12)设置有一个喷头(4)。
4.如权利要求1所述的污水过滤设备的过滤管道，其特征在于：所述出水喷头(6)具有一个梯形截面的喷水口，其外侧端的口径小于内侧端的口径。
说明书
污水过滤设备的过滤管道
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水过滤设备的过滤管道。
背景技术
在污水过滤设备中，需要接入污水进水管，污水过滤管道首先接入污水，但是现有的污水管道不具有过滤功能，将污水接入后进入到污水过滤设备内过滤，这就导致污水过滤设备的结构更加复杂，而且堵塞后不易维修，清洗也比较不便。
发明内容
本实用新型所要解决的技术问题是提供一种可对污水进行过滤、能够有效排出堵塞物，清洗更加方便的污水过滤设备的过滤管道。
本实用新型是通过以下技术方案来实现的：一种污水过滤设备的过滤管道，包括过滤水管，所述过滤水管内部具有一个倾斜设置的过滤网，所述过滤网与水平面之间呈60度的夹角，正对过滤网的倾斜面设置有一进水管接头，正对过滤网的上端倾斜面设置有一个冲洗管接头;
进水管接头内部具有一个可相对进水管接头360度转动的出水喷头，所述出水喷头一端通过一转轴安装于过滤水管的内侧面上，其转轴的一端安装于过滤水管内壁嵌入设置的轴承中，转轴中间设置有进水通道，其一端与过滤水管相通，另一端与进水管接头内部通道相通，过滤水管的底部设置一排污机构，所述排污机构正对过滤网的下端面设置。
作为优选，所述排污机构包括一集料盒，集料盒的底部接有一排料管，集料盒内设置一个可打开和关闭集料盒通断水的阀门，还包括一用于测试集料盒内压力大小的压力表。
作为优选，所述进水管接头连接进水管，冲洗管接头外部连接清水管，冲洗管接头内部正对过滤网设置有一个喷头。
作为优选，所述出水喷头具有一个梯形截面的喷水口，其外侧端的口径小于内侧端的口径。
本实用新型的有益效果是：本实用新型在过滤设备的输入端设置一个过滤管道，通过一个倾斜设置的过滤网，当过滤网被堵塞而不能正常过滤使用时，可通过底部的排污机构配合冲洗管接头，对过滤网进行清洗并方便排出积攒的漂浮物，有效起到防堵的目的，而且具有一个旋转式的出水喷头，可有效增加污水进入过滤管内的水流压力，改变不同的出水方向。
