申请日2016.11.28
公开(公告)日2017.05.10
IPC分类号E03F7/00
摘要
一种带有三级车载污水处理装置的吸污车，包括底盘和箱体，所述箱体位于底盘之上，所述箱体内设置有粗滤机构、筛网机构和污水处理机构，筛网机构的出口指向箱体尾部，粗滤机构内设置有一级滤孔，筛网机构内设置有二级滤孔，一级滤孔的直径大于二级滤孔的直径。本发明结构简单、使用方便、能有效利用小直径污物、净化污水。
权利要求书

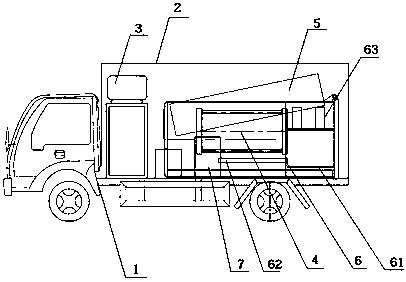

1.一种带有三级车载污水处理装置的吸污车，包括底盘(1)和箱体(2)，所述箱体(2)位于底盘(1)之上，其特征在于：所述箱体(2)内设置有粗滤机构(3)、筛网机构(4)和污水处理机构(5)，筛网机构(4)的出口指向箱体(4)尾部，粗滤机构(3)内设置有一级滤孔(31)，筛网机构(4)内设置有二级滤孔(41)，一级滤孔(31)的直径大于二级滤孔(41)的直径。
2.根据权利要求1所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述粗滤机构(3)包括筒体(32)，筒体(32)内部设置有螺旋推进装置(33)，一级滤孔(31)设置在筒体(32)内壁表面。
3.根据权利要求2所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述一级滤孔(31)的直径为15毫米。
4.根据权利要求1所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述筛网机构(4)包括旋转筒(42)，二级滤孔(41)设置在旋转筒(42)内壁。
5.根据权利要求4所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述二级滤孔(41)的直径为1.5毫米。
6.根据权利要求1所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述污水处理机构(5)为污水净化筒。
7.根据权利要求1所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述筛网机构(4)的尾部设置有垃圾压缩过滤装置(6)，垃圾压缩过滤装置(6)包括滤水板(61)，滤水板(61)水平位于筛网机构(4)出口处，滤水板(61)一侧设置有垃圾推出器(62)，滤水板(61)上方设置有垃圾压缩装置(63)。
8.根据权利要求1所述的一种带有三级车载污水处理装置的吸污车，其特征在于：所述筛网机构(4)和污水处理机构(5)之间设置有污水泵(7)。
说明书
一种带有三级车载污水处理装置的吸污车
技术领域
本发明涉及吸污车技术领域，尤其指一种带有三级车载污水处理装置的吸污车。
背景技术
吸污车是收集、中转清理运输污泥、污水、避免二次污染的新型环卫车辆，吸污车可自吸自排，工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体物质。吸污车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通。现有的吸污车是将污水污物吸入到罐体内，工作一段时间后待罐体装满后，需要将罐体内的污水污物排出，以进行下次吸污工作，而垃圾处理站一般位于城市边缘，往返来回显得工作效率低，且污水污物得不到分离，统一排放，可以作为肥料的污物得不到有效运用，经济效益低。
中国专利申请号为： CN201210431763.2，授权公告号为CN102888892A ，授权公告日为2014.07.09的发明专利公开了一种污水污物真空抽排分离装置，包括主罐体、固液分离罐、吸污口、真空泵，所述真空泵位于主罐体尾部，固液分离罐前端有一个密封盖，真空泵与动力机、油气分离器、四通阀配合连接，用于给主罐体提供正负压力，四通阀通过真空管道与主罐体相连，所述固液分离罐通过支架水平放置在主罐体顶部一侧，吸污口通过一号管道与固液分离罐尾部相连，固液分离罐前端底部通过二号管道与主罐体相连，固液分离罐内壁上有圆孔，固液分离罐尾部装有气缸，气缸上的进气口、出气口与真空泵相连，气缸上的活塞杆伸入固液分离罐内部，活塞杆伸入固液分离罐的一端有与固液分离罐内部空腔大小相配合的推板。本发明结构简单、功能多样化、使用方便。该设计能将污水污物分离，工作过程中能有效利用主罐体内部的容积，提高了吸污车的工作效率。该设计虽然能在吸污过程中将污水污物分离开来，但是，污物被分离后不论大小均被排出，本可以当做肥料使用的小直径污物也被排出，显得比较浪费，经济效益不高;另外，分离出来的污水也被直接排放，对城市环境存在一定污染。
发明内容
本发明的目的是克服现有技术中吸污车中存在的上述问题，提供一种结构简单、使用方便、能有效利用小直径污物、净化污水的带有三级车载污水处理装置的吸污车。
为实现以上目的，本发明的技术解决方案是：一种带有三级车载污水处理装置的吸污车，包括底盘和箱体，所述箱体位于底盘之上，所述箱体内设置有粗滤机构、筛网机构和污水处理机构，筛网机构的出口指向箱体尾部，粗滤机构内设置有一级滤孔，筛网机构内设置有二级滤孔，一级滤孔的直径大于二级滤孔的直径。
所述粗滤机构包括筒体，筒体内部设置有螺旋推进装置，一级滤孔设置在筒体内壁表面。
所述一级滤孔的直径为15毫米。
所述筛网机构包括旋转筒，二级滤孔设置在旋转筒内壁。
所述二级滤孔的直径为1.5毫米。
所述污水处理机构为污水净化筒。
所述筛网机构的尾部设置有垃圾压缩过滤装置，垃圾压缩过滤装置包括滤水板，滤水板水平位于筛网机构出口处，滤水板一侧设置有垃圾推出器，滤水板上方设置有垃圾压缩装置。
所述筛网机构和污水处理机构之间设置有污水泵。
本发明的有益效果为：
1、本设计中箱体内设置有粗滤机构、筛网机构和污水处理机构，粗滤机构将直径较大的污物例如塑料瓶等生活垃圾排出，经由粗滤机构内一级滤孔排出的小直径污物进入到筛网机构进行二次分离，直径较小的污物通过垃圾压缩过滤装置作为肥料排出，经由筛网机构内二级滤孔排出的污水(包含直径极小的污物)进入污水处理机构，添加药剂将污水净化后排出，本设计经过三级污水污物的处理，将大的生活垃圾排出，小直径的污物作为肥料使用，废物得到利用，经济效益高;污水经过净化后排出，罐体容积得到有效运用，不需要经常去垃圾站排放，提高了吸污车工作效率。
2、本设计中一级滤孔直径优选为15毫米，二级滤孔直径优选为1.5毫米，一级滤孔将直径在15毫米以下的污物转移至筛网机构中，筛网机构则将直径在1.5毫米至15毫米之间的污物当做肥料排出，直径小于1.5毫米的污物污水则进入污水处理机构，经过药剂处理变为清水被排出，本设计实现了污物的三级分离，有效实现废物利用，经济效益高。
3、本设计中筛网机构的尾部设置有垃圾压缩过滤装置，垃圾压缩过滤装置包括滤水板，滤水板水平位于筛网机构出口处，滤水板一侧设置有垃圾推出器，滤水板上方设置有垃圾压缩装置，作为肥料的污物排出时水分很少，不会污染环境，工作环境好。
