申请日2016.11.29
公开(公告)日2017.12.12
IPC分类号G01N1/10
摘要
地表水和废水溶解氧采样器解决了溶解氧探头无法到达较深水域开展监测以及现有水质采样器分装样品时对溶解氧测定有影响等问题。设计固定杆(1)带有刻度尺，可以准确到达监测水深，固定杆可延伸。一端为拉手(7)另一端为上压爪(4)和夹持爪(5)中间由夹持杆(2)连接。固定杆末端安装有细口瓶定位槽(6)。夹持杆、上压爪、夹持爪固定在夹持杆均设置转轴装置，由夹持拉线(3)连接。该装置结构简单，使用方便，水样分析前完全封闭，最大程度减少空气对水中溶解氧影响的一种地表水和废水溶解氧采样器。
权利要求书
1.地表水和废水溶解氧采样器，其特征是，由固定杆两端连接细口瓶定位槽、拉手、夹持杆，上压爪、夹持爪、拉手通过转轴固定在固定杆上;一端为拉手，另一端为上压爪和夹持爪，中间由夹持杆连接;固定杆末端安装有细口瓶定位槽，夹持杆、上压爪、夹持爪固定在夹持杆均设置转轴装置，由夹持拉线连接。
说明书
地表水和废水溶解氧采样器
技术领域
本实用新型设计一种地表水和废水采样器，用于测定水中溶解氧浓度值。属于环境监测技术领域。
背景技术
环境监测中溶解氧作为水质参数之一，需要现场用便携式设备进行测定。由于测定设备探头连接线受到生产厂家制约，一般在0.5米左右。对于较深水域无法按照《地表水和污水监测技术规范》(HJ/T91-2002)进行布点监测，溶解氧探头无法到达监测水深深度。
利用现有水质采样器，由于采样器跟采样瓶分离。在水样分装过程中，水样很容易接触氧气，导致溶解氧浓度值偏差较大。
因此，必须研发一种可以在水下一次性将样品采集完成，在完全密闭环境下进行水中溶解氧测定的装置。
发明此类地表水和废水溶解氧采样器，结构简单，使用方便，水样分析前完全封闭在采样瓶中，最大程度减少空气对水中溶解氧的影响。采样器上带有刻度标尺，可以准确到达监测深度。可以重复使用、安全可靠。
发明内容
本实用新型为解决溶解氧探头很难到达较深水域开展水中溶解氧监测;现有水质采样器对溶解氧测定有影响等问题提供了一个结构简单，使用方便，水样分析前完全封闭，最大程度减少空气对水中溶解氧影响的一种地表水和废水溶解氧采样器。
为达到上述目的，本实用新型的技术方案是：

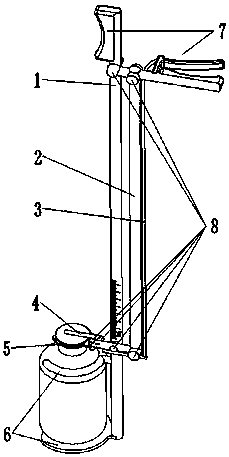

采样固定杆(1)带有刻度尺，可以准确到达监测水深，固定杆可延伸。一端为拉手(7) 另一端为上压爪(4)和夹持爪(5)中间由夹持杆(2)连接。固定杆末端安装有细口瓶定位槽(6)。夹持杆、上压爪、夹持爪固定在夹持杆均设置转轴装置，由夹持拉线(3)连接。
本实用新型的有益效果是：盖结构简单，使用方便，水样采样后完全封闭，减少外部空气对水中溶解氧的影响。
