申请日2016.12.22
公开(公告)日2017.06.30
IPC分类号C02F9/02; C02F101/30
摘要
本实用新型提供了一种有机废水过滤处理设备，该设备包括过滤罐，所述过滤罐的底部安装有支撑腿，所述过滤罐的顶部中心开设有通孔，且通孔内设置有轴承，所述轴承内插设有转轴，位于所述过滤罐外侧的转轴与安装在过滤罐顶部的驱动电机的驱动轴连接，位于所述过滤罐内侧的转轴上固定设置有导流板，所述导流板上开设有通水孔，所述导流板位于进水口和溶剂添加口的下侧，所述导流板的下侧通过第二支撑板安装有第二过滤层，所述第二过滤层的下侧通过第一支撑板安装有第一过滤层。本实用新型能够保证废水均匀的通过过滤箱，有效地提高了工作效率，废水经层层过滤净化后，可以放心排放，不会污染环境。

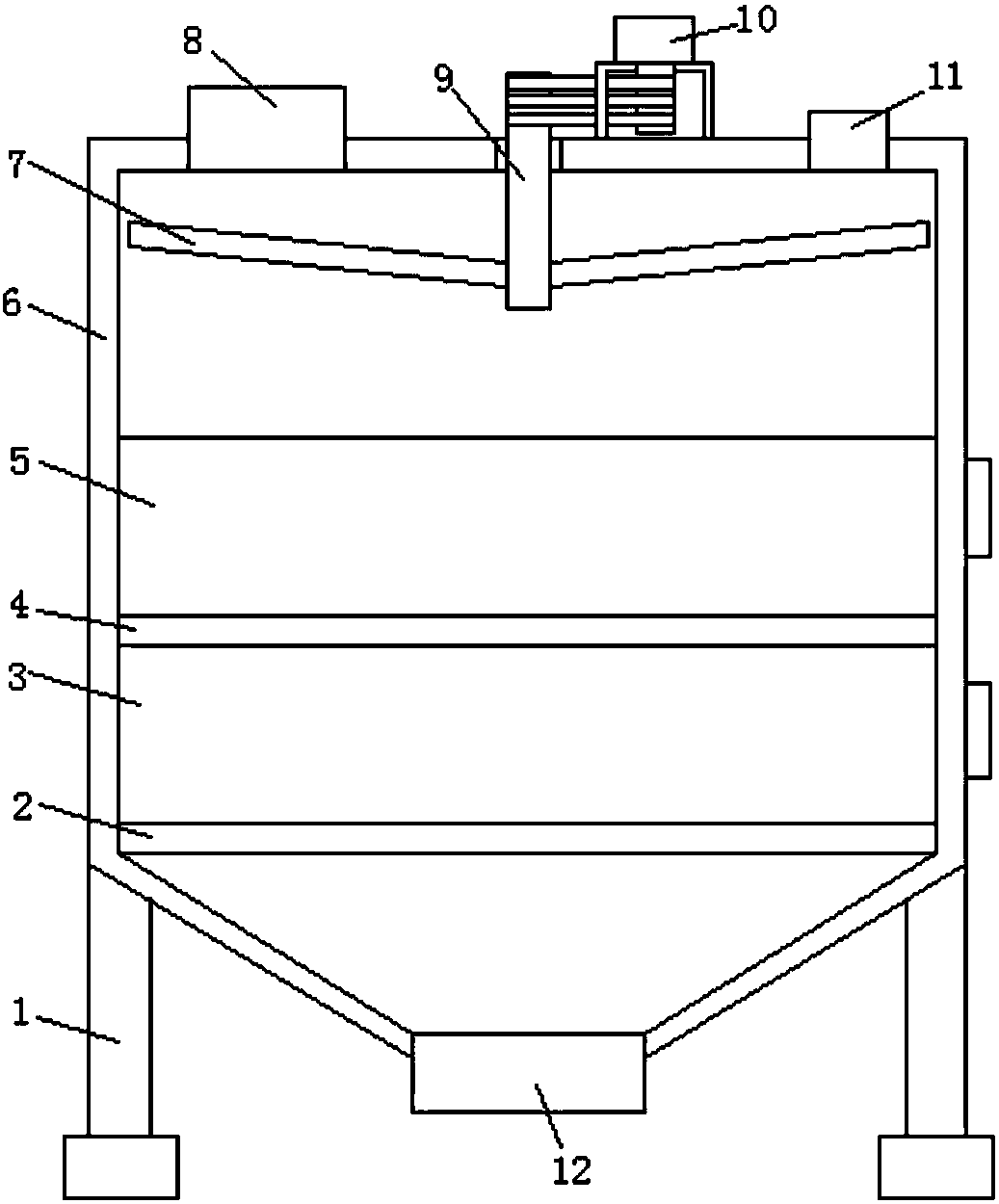

摘要附图
权利要求书
1.一种有机废水过滤处理设备，包括过滤罐(6)，所述过滤罐(6)的底部安装有支撑腿(1)，所述过滤罐(6)的底部中心开设有出水口(12)，所述过滤罐(6)的顶部两侧分别开设有进水口(8)和溶剂添加口(11)，其特征在于：所述过滤罐(6)的顶部中心开设有通孔，且通孔内设置有轴承，所述轴承内插设有转轴(9)，位于所述过滤罐(6)外侧的转轴(9)与安装在过滤罐(6)顶部的驱动电机(10)的驱动轴连接，位于所述过滤罐(6)内侧的转轴(9)上固定设置有导流板(7)，所述导流板(7)上开设有通水孔(18)，所述导流板(7)位于进水口(8)和溶剂添加口(11)的下侧，所述导流板(7)的下侧通过第二支撑板(4)安装有第二过滤层(5)，所述第二过滤层(5)的下侧通过第一支撑板(2)安装有第一过滤层(3)。
2.根据权利要求1所述的一种有机废水过滤处理设备，其特征在于：所述第一过滤层(3)由上至下设置为过滤板(15)、收集仓(16)、棉网层(17)，且棉网层(17)位于第二支撑板(4)上，位于所述收集仓(16)的一侧的过滤罐(6)侧壁上开设有滤渣清理口，且收集仓(16)与滤渣清理口连通，所述滤渣清理口设置有密封挡板。
3.根据权利要求1所述的一种有机废水过滤处理设备，其特征在于：所述第二过滤层(5)包括活性炭层(13)和海绵层(14)，靠近所述海绵层(14)的一侧的过滤罐(6)侧壁上开设有更换海绵的开口，且开口通过密封板密封，所述活性炭层(13)位于海绵层(14)的上侧，且活性炭层(13)的上部与第二支撑板(4)连接，所述第一支撑板(2)位于海绵层(14)的下侧。
4.根据权利要求1所述的一种有机废水过滤处理设备，其特征在于：所述第一支撑板(2)与第二支撑板(4)均为带孔支撑板。
说明书
一种有机废水过滤处理设备
技术领域
本实用新型涉及有机废水处理技术领域，尤其涉及一种有机废水过滤处理设备。
背景技术
有机废水就是以有机污染物为主的废水，有机废水易造成水质富营养化，危害比较大。有机废水中有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高。如果有机废水未经处理直接排放，废水中的有机物以悬浮或溶解状态存在于污水中，会通过微生物的生物化学作用而分解，在其分解过程中消耗氧气，造成水中溶解氧减少，影响鱼类和其他水生生物的生长，若被人体饮用，会危害身体健康;水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、氨和硫醇等难闻气味，使水质恶化，因此生物废水在排放前必须经过净化处理来尽可能彻底的除掉有机成分。
为了保障自然环境不被破坏，以及废水循坏再利用能够减少生产的成本，为此，废水处理设备越来越多，随着人们对于环保问题的重视，废水处理设备的要求也不断的提高，用于废水处理的过滤装置也不例外，市面上销售的用于废水处理的过滤装置琳琅满目，但是现在市场上销售的用于废水处理的过滤装置过滤材料单一，废水不能均匀的通过过滤箱，工作效率低，过滤速率较差，不能够有效的对有机废水进行过滤，容易造成二次污染。
实用新型内容
本实用新型的目的是为了解决现有技术中存在过滤材料单一，废水不能均匀的通过过滤箱，工作效率不高，过滤速率较差，不能够有效的对有机废水进行过滤，容易造成二次污染，而提出的一种有机废水过滤处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：一种有机废水过滤处理设备，包括过滤罐，所述过滤罐的底部安装有支撑腿，所述过滤罐的底部中心开设有出水口，所述过滤罐的顶部两侧分别开设有进水口和溶剂添加口，所述过滤罐的顶部中心开设有通孔，且通孔内设置有轴承，所述轴承内插设有转轴，位于所述过滤罐外侧的转轴与安装在过滤罐顶部的驱动电机的驱动轴连接，位于所述过滤罐内侧的转轴上固定设置有导流板，所述导流板上开设有通水孔，所述导流板位于进水口和溶剂添加口的下侧，所述导流板的下侧通过第二支撑板安装有第二过滤层，所述第二过滤层的下侧通过第一支撑板安装有第一过滤层。
优选的，所述第一过滤层由上至下设置为过滤板、收集仓、棉网层，且棉网层位于第二支撑板上，位于所述收集仓的一侧的过滤罐侧壁上开设有滤渣清理口，且收集仓与滤渣清理口连通，所述滤渣清理口设置有密封挡板。
优选的，所述第二过滤层包括活性炭层和海绵层，靠近所述海绵层的一侧的过滤罐侧壁上开设有更换海绵的开口，且开口通过密封板密封，所述活性炭层位于海绵层的上侧，且活性炭层的上部与第二支撑板连接，所述第一支撑板位于海绵层的下侧。
优选的，所述第一支撑板与第二支撑板均为带孔支撑板。
本实用新型提出的一种有机废水过滤处理设备，有益效果在于：通过驱动电机带动导流板转动，即可以将有机废水与废水处理溶剂搅拌均匀，还可以保证有机废水均匀的流过过滤罐，通过第一过滤层和第二过滤层，有效的避免了过滤材料单一，工作效率不高的问题，通过加入活性炭层，活性炭能够有效地将有机废水中有机物过滤掉，本实用新型能够保证废水均匀的通过过滤箱，有效地提高了工作效率，不会造成二次污染，废水经层层过滤净化后，可以放心排放，不会污染环境。
