申请日2016.12.16
公开(公告)日2017.04.26
IPC分类号C02F9/02
摘要
本发明提供了一种过滤废水的管道，包括过滤网、活性炭、后置活性炭、反渗透膜、配合环套、过滤棉和固定块，所述固定块为圆环形固定块，所述固定块置于管道内且固定块的外环面与管道内壁固定连接，所述过滤网置于固定块上并覆盖整个固定块，所述过滤网上还设有一固定块，两个固定块使过滤网固定更紧密，所述配合环套置于管道内，所述配合环套的外表面与管道内壁固定;所述配合环套两端设有向轴心的凸起，所述配合环套内壁依次设有过滤棉、活性炭、反渗透膜和后置活性炭依次覆盖配合环套并置于配合环套内。本发明所述的一种过滤废水的管道，使水在进入业主家里之前进行净化，保证业主的用水安全，在使用时间久了以后可以更换过滤装置。

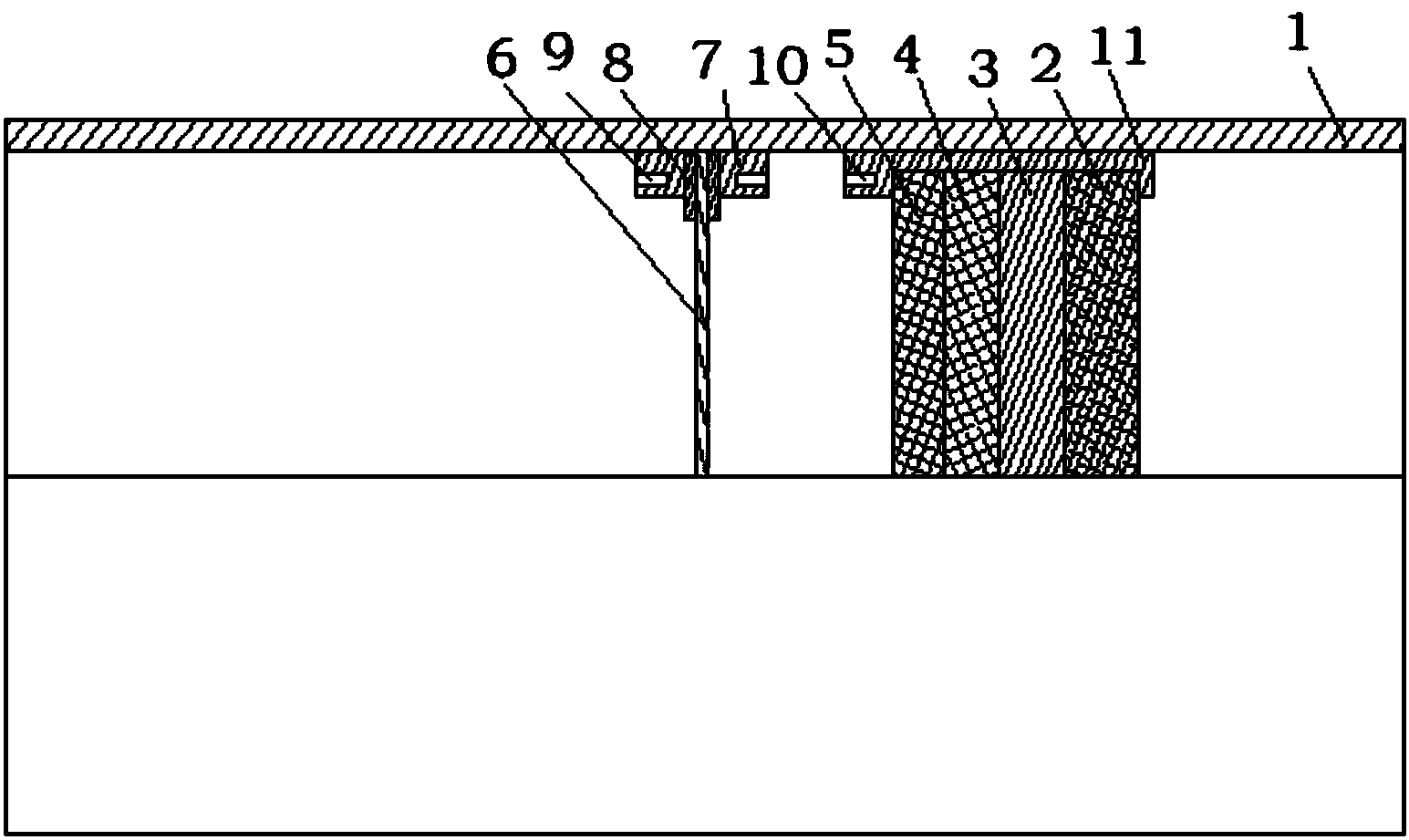

摘要附图
权利要求书
1.一种过滤废水的管道，其特征在于：包括过滤网(6)、活性炭(4)、后置活性炭(2)、反渗透膜(3)、配合环套(11)、过滤棉(5)和固定块(7)，所述固定块(7)为圆环形固定块(7)，所述固定块(7)置于管道(1)内且固定块(7)的外环面与管道(1)内壁固定连接，所述过滤网(6)置于固定块(7)上并覆盖整个固定块(7)，所述过滤网(6)上还设有一固定块(7)，两个固定块(7)使过滤网(6)固定更紧密，所述配合环套(11)置于管道(1)内，所述配合环套(11)的外表面与管道(1)内壁固定;所述配合环套(11)两端设有向轴心的凸起，所述配合环套(11)内壁依次设有过滤棉(5)、活性炭(4)、反渗透膜(3)和后置活性炭(2)依次覆盖配合环套(11)并置于配合环套(11)内。
2.根据权利要求1所述的一种过滤废水的管道，其特征在于：所述管道(1)内过滤棉(5)和活性炭(4)之间还设有一层活性炭(4)。
3.根据权利要求1所述的一种过滤废水的管道，其特征在于：所述过滤棉(5)为PP棉。
4.根据权利要求1所述的一种过滤废水的管道，其特征在于：所述固定块(7)与所述过滤网(6)之间设有垫片(8)。
5.根据权利要求1所述的一种过滤废水的管道，其特征在于：所述固定块(7)的圆环外表面均匀设有若干个第一夹持孔(9)。
6.根据权利要求1-5任一项所述的一种过滤废水的管道，其特征在于：所述配合环套(11)的圆环外表面均匀设有若干个第二夹持孔(10)。
说明书
一种过滤废水的管道
技术领域
本发明属于管道设备技术领域，尤其是涉及一种过滤废水的管道。
背景技术
目前，家里用水都是供水公司供水，而高层供水是供水公司供水后将水储存在高层的水箱内，在通过水箱供水，而这样对该水箱的清洁就很重要了。而一些小区的物业没有对水箱进行定期彻底的清洁，就使业主使用了相对受污染的水。因此，很多业主自家购买净水设备，而市面上的净水设备都比较大，不便于安装。因此，需要研发一种带有净水功能的管道，使水在进入业主家里之前进行净化，保证业主的用水安全。
发明内容
有鉴于此，本发明旨在提出一种过滤废水的管道，使水在进入业主家里之前进行净化，保证业主的用水安全。
为达到上述目的，本发明的技术方案是这样实现的：
一种过滤废水的管道，包括过滤网、活性炭、后置活性炭、反渗透膜、配合环套、过滤棉和固定块，所述固定块为圆环形固定块，所述固定块置于管道内且固定块的外环面与管道内壁固定连接，所述过滤网置于固定块上并覆盖整个固定块，所述过滤网上还设有一固定块，两个固定块使过滤网固定更紧密，所述配合环套置于管道内，所述配合环套的外表面与管道内壁固定;所述配合环套两端设有向轴心的凸起，所述配合环套内壁依次设有过滤棉、活性炭、反渗透膜和后置活性炭依次覆盖配合环套并置于配合环套内。
进一步的，所述管道内过滤棉和活性炭之间还设有一层活性炭。
进一步的，所述过滤棉为PP棉。
进一步的，所述固定块与所述过滤网之间设有垫片，起到密封的效果，保证过滤效果。
进一步的，所述固定块的圆环外表面均匀设有若干个第一夹持孔，用工具夹持过滤网的安装拆卸。
进一步的，所述配合环套的圆环外表面均匀设有若干个第二夹持孔，用工具夹持配合环套，使其可安装及拆卸。
相对于现有技术，本发明所述的一种过滤废水的管道具有以下优势：
使水在进入业主家里之前进行净化，保证业主的用水安全，在使用时间久了以后可以更换过滤装置，可以定期清理。
