申请日2017.01.21
公开(公告)日2017.08.25
IPC分类号C02F9/10
摘要
本实用新型提供一种安全可靠的环境保护用污水处理装置，涉及环境保护技术领域。该安全可靠的环境保护用污水处理装置，包括底座，所述底座顶部的左侧固定连接有污水箱，所述污水箱的左侧固定连接有电机座，所述电机座的顶部固定安装有电机，所述电机的转轴贯穿污水箱且延伸至污水箱的内部与固定块固定连接，所述固定块远离电机转轴的一端倾斜固定连接有螺旋杆，所述底座的左侧固定连接有污泥储存箱，所述污泥储存箱的右侧连通有排污管。该安全可靠的环境保护用污水处理装置，排除了污水中的泥沙，不会堵塞过滤层，不会影响机器工作，提高了工作效率，对污水进行高温消毒，有效的保证了人类饮用干净无菌的水资源。
摘要附图
权利要求书

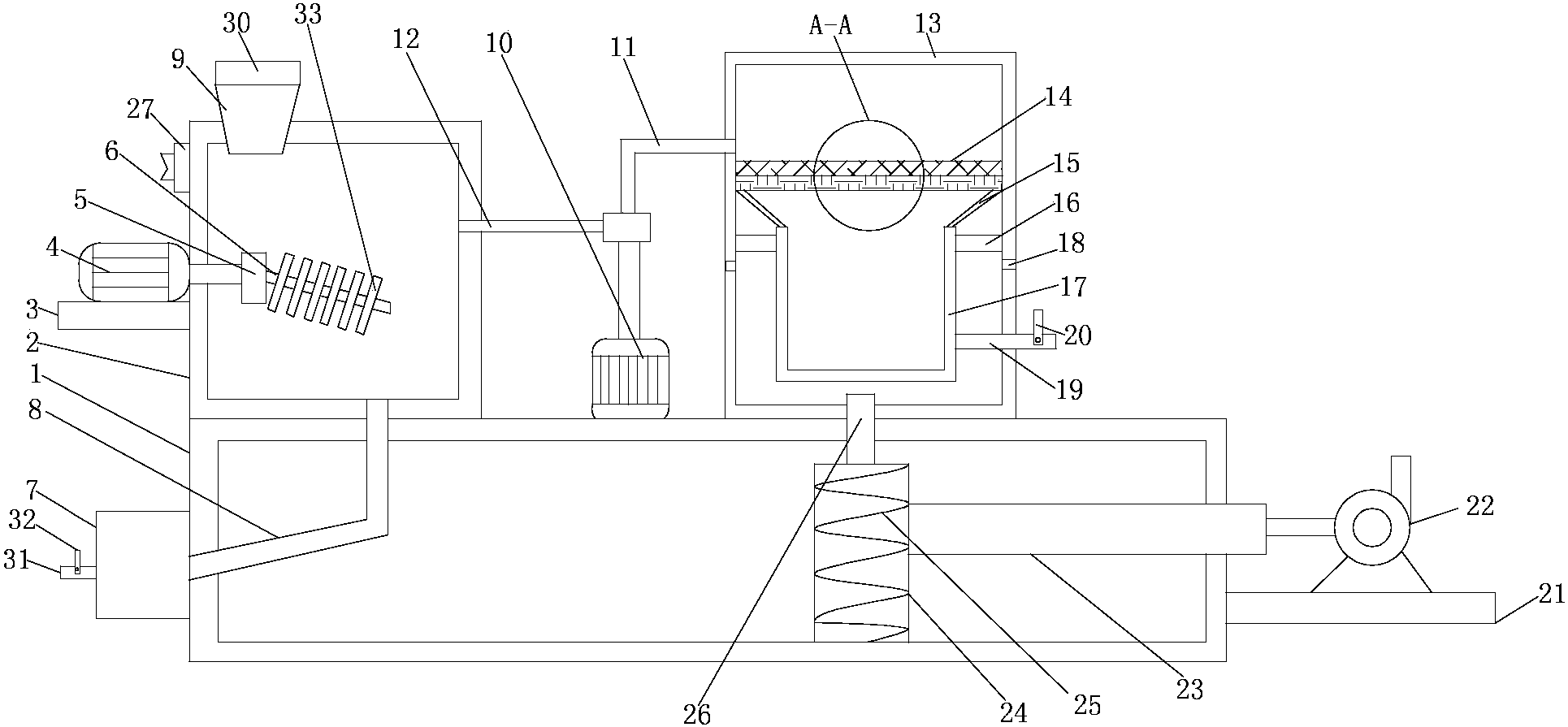

1.一种安全可靠的环境保护用污水处理装置，包括底座(1)，其特征在于：所述底座(1)顶部的左侧固定连接有污水箱(2)，所述污水箱(2)的左侧固定连接有电机座(3)，所述电机座(3)的顶部固定安装有电机(4)，所述电机(4)的转轴贯穿污水箱(3)且延伸至污水箱(3)的内部与固定块(5)固定连接，所述固定块(5)远离电机(4)转轴的一端倾斜固定连接有螺旋杆(6)，所述底座(1)的左侧固定连接有污泥储存箱(7)，所述污泥储存箱(7)的右侧连通有排污管(8)，所述排污管(8)远离污泥储存箱(7)的一端贯穿底座(1)的顶部与污水箱(2)连通，所述污水箱(2)的顶部设置有进水斗(9)，所述底座(1)的顶部固定安装有水泵(10)，且水泵(10)位于污水箱(2)的右侧，所述污水箱(2)的右侧连通有第一连接管(11)，所述第一连接管(11)远离污水箱(2)的一端与水泵(10)的进水口连通，所述水泵(10)的出水口连通有第二连接管(12)，所述底座(1)顶部的右侧固定连接有外箱(13)，所述第二连接管(12)远离水泵(10)的一端与外箱(13)的左侧连通，所述外箱(13)的内部横向固定连接有过滤层(14)，所述过滤层(14)底部的两侧对称固定连接有导流板(15)，所述外箱(13)内壁的两侧对称固定连接有连接板(16)，且连接板(16)位于导流板(15)的下方，两个连接板(16)之间通过凹型箱(17)固定连接，所述导流板(15)远离过滤层(14)的一端与凹型箱(17)的顶部固定连接，所述凹型箱(17)的两侧均开设有漏气孔(18)，且漏气孔(18)位于连接板(16)的下方，所述凹型箱(17)右侧的底部连通有排水管(19)，所述排水管(19)远离凹型箱(17)的一端贯穿外箱(13)且延伸至外箱(13)的外部，延伸至外箱(13)外部的排水管(19)上安装有电子阀门(20)，所述底座(1)的右侧固定连接有风机座(21)，所述风机座(21)的顶部固定安装有风机(22)，所述风机(22)的出风口连通有进气管(23)，所述进气管(23)远离风机(22)的一端贯穿底座(1)贯穿且延伸至底座(1)的内部与加热箱(24)连通，所述加热箱(24)的内部固定连接有加热丝(25)，所述加热箱(24)的顶部连通有输气管(26)，所述输气管(26)远离加热箱(24)的一端贯穿外箱(13)且延伸至外箱(13)的内部，并且输气管(26)延伸至外箱(13)内部的一端位于凹型箱(17)的底部与外箱(13)内壁的底部之间，所述污水箱(2)的右侧的顶部固定安装有开关(27)，且开关(27)位于电机(4)的上方。
2.根据权利要求1所述的一种安全可靠的环境保护用污水处理装置，其特征在于：所述过滤层(14)包括活性炭层(28)，所述活性炭层(28)的顶部设置有石英砂层(29)。
3.根据权利要求1所述的一种安全可靠的环境保护用污水处理装置，其特征在于：所述进水斗(9)的底部贯穿污水箱(2)且延伸至污水箱(2)的内部，且进水斗(9)的顶部活动连接有盖板(30)。
4.根据权利要求1所述的一种安全可靠的环境保护用污水处理装置，其特征在于：所述污泥储存箱(7)的左侧连通有去渣管(31)，且去渣管(31)上安装有手动阀门(32)。
5.根据权利要求1所述的一种安全可靠的环境保护用污水处理装置，其特征在于：所述螺旋杆(6)上固定安装有螺旋片(33)。
说明书
一种安全可靠的环境保护用污水处理装置
技术领域
本实用新型涉及环境保护技术领域，具体为一种安全可靠的环境保护用污水处理装置。
背景技术
水是由氢气和氧气两种元素组成的无机物，无毒。在常温常压下为无色无味的透明液体，被称为人类生命的源泉。水包括天然水(河流、湖泊、大气水、海水、地下水等)水是地球上最常见的物质之一，包括无机化合、人类在内所有生命生存的重要资源，也是生物体最重要的组成部分。水在生命演化中起到了重要作用。它是一种狭义不可再生，广义可再生资源。
现代社会发展迅速，水受到了各种各样的污染，水资源占有量在逐渐减少，需要水资源循环使用，对污水进行处理，但目前使用者对污水不能彻底处理，处理后的污水中会含有泥沙，若泥沙颗粒物较大，可能会堵塞过滤层，阻碍机器工作，严重降低了工作效率，且有部分工业废水中含有毒元素，严重危害了人类的健康。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种安全可靠的环境保护用污水处理装置，解决了污水处理后含有泥沙和病毒的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种安全可靠的环境保护用污水处理装置，包括底座，所述底座顶部的左侧固定连接有污水箱，所述污水箱的左侧固定连接有电机座，所述电机座的顶部固定安装有电机，所述电机的转轴贯穿污水箱且延伸至污水箱的内部与固定块固定连接，所述固定块远离电机转轴的一端倾斜固定连接有螺旋杆，所述底座的左侧固定连接有污泥储存箱，所述污泥储存箱的右侧连通有排污管，所述排污管远离污泥储存箱的一端贯穿底座的顶部与污水箱连通，所述污水箱的顶部设置有进水斗，所述底座的顶部固定安装有水泵，且水泵位于污水箱的右侧，所述污水箱的右侧连通有第一连接管，所述第一连接管远离污水箱的一端与水泵的进水口连通，所述水泵的出水口连通有第二连接管，所述底座顶部的右侧固定连接有外箱，所述第二连接管远离水泵的一端与外箱的左侧连通，所述外箱的内部横向固定连接有过滤层，所述过滤层底部的两侧对称固定连接有导流板，所述外箱内壁的两侧对称固定连接有连接板，且连接板位于导流板的下方，两个连接板之间通过凹型箱固定连接，所述导流板远离过滤层的一端与凹型箱的顶部固定连接，所述凹型箱的两侧均开设有漏气孔，且漏气孔位于连接板的下方，所述凹型箱右侧的底部连通有排水管，所述排水管远离凹型箱的一端贯穿外箱且延伸至外箱的外部，延伸至外箱外部的排水管上安装有电子阀门，所述底座的右侧固定连接有风机座，所述风机座的顶部固定安装有风机，所述风机的出风口连通有进气管，进气管远离风机的一端贯穿底座且延伸至底座的内部与加热箱连通，所述加热箱的内部固定连接有加热丝，所述加热箱的顶部连通有输气管，所述输气管远离加热箱的一端贯穿外箱且延伸至外箱的内部，并且输气管延伸至外箱内部的一端位于凹型箱的底部与外箱内壁的底部之间，所述污水箱的右侧的顶部固定安装有开关，且开关位于电机的上方。
优选的，所述过滤层包括活性炭层，所述活性炭层的顶部设置有石英砂层。
优选的，所述水斗的底部贯穿污水箱且延伸至污水箱的内部，且进水斗的顶部活动连接有盖板。
优选的，所述污泥储存箱的左侧连通有去渣管，且去渣管上安装有手动阀门。
优选的，所述螺旋杆上固定安装有螺旋片。
(三)有益效果
本实用新型提供了一种安全可靠的环境保护用污水处理装置。具备以下有益效果：
1、该安全可靠的环境保护用污水处理装置，先通过电机、固定块和螺旋杆的配合，对污水箱中的污泥进行排除，再通过水泵、第一连接管、第二连接管和过滤层，使过滤层对排泥之后的水进行过滤，最后通过风机、加热箱和凹型箱的配合对过滤后的水进行高温消毒，通过排泥、过滤和消毒之后，排除了污水中的泥沙，不会堵塞过滤层，不会影响机器工作，提高了工作效率，对污水进行高温消毒，有效的保证了人类饮用干净无菌的水资源。
2、该安全可靠的环境保护用污水处理装置，通过在连接板上开设漏气孔，水加热后的热气通过漏气孔散发出去，有利于外箱内部的空气循环，有效的防止了使用者在使用者过程中被热气误伤。
