申请日2017.01.21
公开(公告)日2017.08.15
IPC分类号C02F3/02
摘要
本实用新型公开一种旋转式高效高强度曝气污水处理系统，包括曝气风机、驱动曝气风机的风机驱动装置、曝气运动机构、空气连接器、空气分配器以及曝气头，曝气风机通过空气管道与空气连接器连通，曝气运动机构包括曝气器旋转电机、电机旋转轴和曝气管，电机旋转轴一端与曝气器旋转电机连接，另一端贯穿空气连接器后与曝气管密封连接，曝气管与空气连接器旋转密封连接。曝气风机产生具有一定压力和流量的空气，经过空气管道进入空气连接器、曝气管及空气分配器，并由空气分配器分配到曝气头，曝气器旋转电机带动电机旋转轴、曝气管转动，进而带动空气分配器旋转，使得曝气头边旋转边曝气，提高充氧溶解率和均匀性，增强污水处理效果。

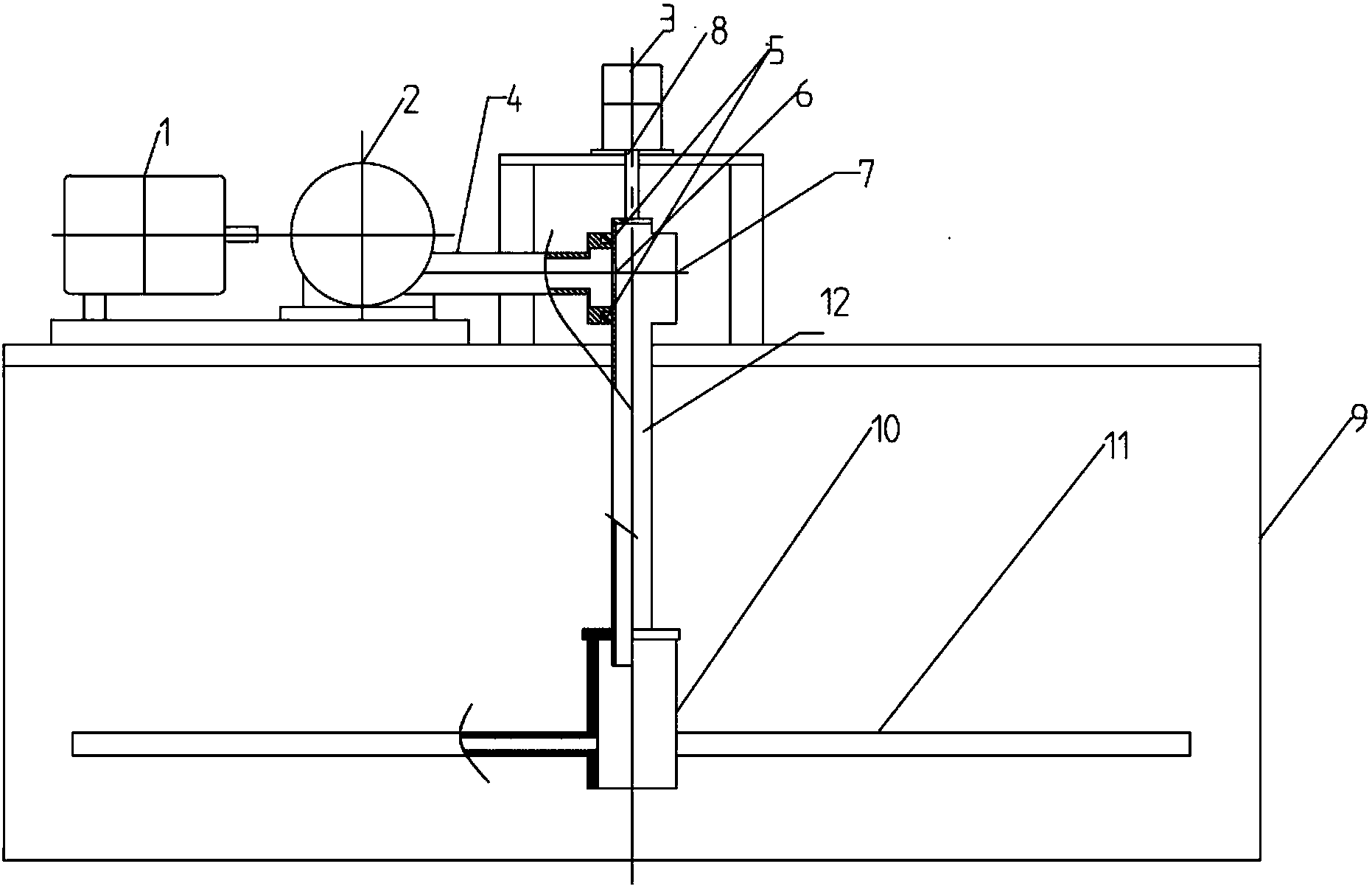

摘要附图
权利要求书
1.一种旋转式高效高强度曝气污水处理系统，其特征在于：其包括曝气风机、驱动所述曝气风机的风机驱动装置、曝气运动机构、空气连接器、空气分配器以及曝气头，所述曝气风机通过空气管道与所述空气连接器连通，所述曝气运动机构包括曝气器旋转电机、电机旋转轴和曝气管，所述电机旋转轴一端与所述曝气器旋转电机连接，另一端贯穿所述空气连接器后与所述曝气管密封连接，所述曝气管与所述空气连接器旋转密封连接，所述空气分配器上设置所述曝气头。
2.根据权利要求1所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述空气管道与所述空气连接器连接处设有密封环，所述空气管道与所述空气连接器通过空气开孔连通。
3.根据权利要求1所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述曝气运动机构为水平运动机构，所述曝气器旋转电机旋转经过所述电机旋转轴、曝气管传动，带动所述空气分配器水平旋转，所述曝气器旋转电机转速为0～60r/min。
4.根据权利要求1所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述曝气风机压头为20-45KPa，通风量为50-300m3/h。
5.根据权利要求1所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述曝气头表面设置有多个气孔，所述气孔的孔径为4-1000μm且均匀分布。
6.根据权利要求5所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述气孔上覆盖设置有筛网，所述筛网的孔径为1-3μm，所述筛网由金属材料或化纤材料制作而成。
7.根据权利要求6中所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述曝气头为多个，且均匀设置于所述空气分配器上。
8.根据权利要求1-7中任一项所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述曝气头横截面积为2m2，多个所述曝气头的间距设置为1.4m。
9.根据权利要求1-7中任一项所述的旋转式高效高强度曝气污水处理系统，其特征在于：所述曝气头为普通碳钢、合金钢、有色金属或ABS材料。
说明书
一种旋转式高效高强度曝气污水处理系统
技术领域
本实用新型涉及一种污水处理曝气设备，特别是涉及一种旋转式高效高强度曝气污水处理系统。
背景技术
我国每年约90%以上的污水处理量是采用好氧处理工艺来实现的，该工艺过程是向污水中充入氧气，产生的微生物将污水中的有机物分解，从而达到处理污水的目的，该污水处理的主要成本是充氧过程所消耗的电力。我国污水处理耗电量巨大，且污水处理量逐年增加，此外国家颁布了新的水质排放标准，大量的原有设施处理能力下降，或者无法达到排放要求。因此，许多污水处理厂面临扩容或者新建的问题，此外，国家正在进行城镇化建设，农村污水治理也亟待解决。
污水处理厂的成本60%来源于用于充氧的风机电耗。如果氧溶解率平均提高10%，全年节能量将达到20亿千瓦时，约100万吨标煤，减少二氧化碳排放量约300万吨。同时可以在不增加设施的条件下增加污水厂处理能力5～10%，或者提高水质排放标准。由此可见，提高充氧的氧溶解率可以产生四方面的效果：①节能;②增加污水处理能力;③提高水质排放标准;④节省投资和降低污水处理厂的运行成本。特别是在农村，由于污水处理量小，单位污水处理耗电很高，农民无法承受，导致大量的污水处理设施无法运行。因此，提高充氧溶解率在污水处理中有十分重要的意义。
目前现有技术广泛采用的是橡胶薄膜微孔曝气头，这种曝气头的曝气量有限，此外由于在曝气过程中，气泡的运动轨迹是直线上升的，空气在上升高度上形成一个浓度很高的“空气柱”，在这一区域氧浓度很高，达到了氧气饱和状态，大量氧气造成了浪费，然而远离曝气头的区域则严重缺氧，导致整个曝气池内的氧浓度分布不均，曝气池内空气气泡的充满度较低，污水处理能力较差。因此，设置一种不增加曝气头的面积，同时提高整个曝气池内氧浓度分布的均匀性、使绝大部分空间充满了气泡，提高充氧溶解率，增强污水处理效果的旋转式高效高强度曝气污水处理系统在污水处理中具有重要的研究意义和实用价值。
实用新型内容
为解决以上技术问题，本实用新型提供一种结构简单、氧浓度分布均匀性高、充氧溶解率较高、污水处理能力较强的旋转式高效高强度曝气污水处理系统。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供一种旋转式高效高强度曝气污水处理系统，其特征在于：其包括曝气风机、驱动所述曝气风机的风机驱动装置、曝气运动机构、空气连接器、空气分配器以及曝气头，所述曝气风机通过空气管道与所述空气连接器连通，所述曝气运动机构包括曝气器旋转电机和电机旋转轴，所述电机旋转轴一端与所述曝气器旋转电机连接，另一端贯穿所述空气连接器后与所述空气分配器连接，所述空气分配器与所述空气连接器旋转密封连接，所述空气分配器上设置所述曝气头。
可选的，所述空气管道与所述空气连接器连接处设有密封环，所述空气管道与所述空气连接器通过空气开孔连通。
可选的，所述曝气运动机构为水平运动机构，所述曝气器旋转电机旋转经过所述电机旋转轴、曝气管传动，带动所述空气分配器水平旋转，所述曝气器旋转电机转速为0～60r/min。
可选的，所述曝气风机压头为20-45KPa，通风量为50-300m3/h。
可选的，所述曝气头表面设置有多个气孔，所述气孔的孔径为4-1000μm且均匀分布。
可选的，所述气孔上覆盖设置有筛网，所述筛网的孔径为1-3μm，所述筛网由金属材料或化纤材料制作而成。
可选的，所述曝气头为多个，且均匀设置于所述空气分配器上。
可选的，所述曝气头横截面积为2m2，多个所述曝气头的间距设置为1.4m。
可选的，所述曝气头为普通碳钢、合金钢、有色金属或ABS材料。
本实用新型的旋转式高效高强度曝气污水处理系统，其包括曝气风机、驱动所述曝气风机的风机驱动装置、曝气运动机构、空气连接器、空气分配器以及曝气头，所述曝气风机通过空气管道与所述空气连接器连通，所述曝气运动机构包括曝气器旋转电机、电机旋转轴和曝气管，所述电机旋转轴一端与所述曝气器旋转电机连接，另一端贯穿所述空气连接器后与所述曝气管密封连接，所述曝气管与所述空气连接器旋转密封连接，所述空气分配器上设置所述曝气头。因此所述风机驱动装置驱动所述曝气风机工作产生足够的具有一定压力和流量的空气，经过空气管道进入空气连接器、曝气管以及空气分配器，并由所述空气分配器分配到所述曝气头，所述曝气器旋转电机带动所述电机旋转轴、曝气管转动，进而带动所述空气分配器水平旋转运动，使得所述曝气头一边旋转一边曝气，从而进行运动曝气，因此本实用新型是一种结构简单、氧浓度分布均匀性高、充氧溶解率较高、污水处理能力较强的旋转式高效高强度曝气污水处理系统。
本实用新型相对于现有技术取得了以下技术效果：
1、本实用新型的旋转式高效高强度曝气污水处理系统，其包括曝气风机、驱动所述曝气风机的风机驱动装置、曝气运动机构、空气连接器、空气分配器以及曝气头，所述曝气风机通过空气管道与所述空气连接器连通，所述曝气运动机构包括曝气器旋转电机、电机旋转轴和曝气管，所述电机旋转轴一端与所述曝气器旋转电机连接，另一端贯穿所述空气连接器后与所述曝气管密封连接，所述曝气管与所述空气连接器旋转密封连接，所述空气分配器上设置所述曝气头。因此所述风机驱动装置驱动所述曝气风机工作产生足够的具有一定压力和流量的空气，经过空气管道进入空气连接器、曝气管以及空气分配器，并由所述空气分配器分配到所述曝气头，所述曝气器旋转电机带动所述电机旋转轴、曝气管转动，进而带动所述空气分配器水平旋转运动，使得所述曝气头一边旋转一边曝气，从而进行运动曝气，提高整个曝气池内氧浓度分布的均匀性、使绝大部分空间充满了气泡，提高充氧溶解率，增强污水处理效果。
2、本实用新型的旋转式高效高强度曝气污水处理系统中所述曝气头表面设置有多个气孔，所述气孔上覆盖设置有筛网，对于同样尺寸大小的曝气头，覆盖筛网的曝气头能够大大增加曝气量，曝气池面积可以大大减小，适合高浓度污水处理。
本实用新型的旋转式高效高强度曝气污水处理系统结构简单、氧浓度分布均匀性高、充氧溶解率较高、污水处理能力较强，需要说明的是，还可以对本实用新型做出若干的改变或变形，这同样属于本实用新型的保护范围。
