申请日2016.12.13
公开(公告)日2017.09.05
IPC分类号E03B1/04; E03C1/122
摘要
本实用新型涉及基于浮球控制的浴室废水自动收集系统，它包括生活污水管道组，所述生活污水管道组与废水池相连，所述废水池内部设置有过滤网层，在其底部安装有水泵，所述废水池与第一浮球控制装置相连，所述第一浮球控制装置包括第一浮球，所述第一浮球上连接有第一金属片，所述第一金属片的中部通过销轴铰接，所述第一金属片与第一开关配合控制第一浮球控制器的开启和关闭，所述第一浮球控制器通过水泵信号线与水泵开关相连，所述水泵开关能够控制水泵的开启和关闭;所述水泵的出水管与储水箱相连，所述储水箱内部安装有第二浮球控制装置，所述储水箱通过冲水管道与马桶相连。
权利要求书
1.基于浮球控制的浴室废水自动收集系统，它包括生活污水管道组(1)，所述生活污水管道组(1)与废水池(2)相连，所述废水池(2)内部设置有过滤网层(201)，在其底部安装有水泵(202)，所述废水池(2)与第一浮球控制装置(3)相连，所述第一浮球控制装置(3)包括第一浮球(301)，所述第一浮球(301)上连接有第一金属片(302)，所述第一金属片(302)的中部通过销轴铰接，所述第一金属片(302)与第一开关(303)配合控制第一浮球控制器(308)的开启和关闭，所述第一浮球控制器(308)通过水泵信号线(307)与水泵开关(306)相连，所述水泵开关(306)能够控制水泵(202)的开启和关闭;所述水泵(202)的出水管(4)与储水箱(5)相连，所述储水箱(5)内部安装有第二浮球控制装置(6)，所述储水箱(5)通过冲水管道(8)与马桶(9)相连。
2.根据权利要求1所述的基于浮球控制的浴室废水自动收集系统，其特征在于：所述储水箱(5)内部设置有紫外线消毒层(501)。
3.根据权利要求1所述的基于浮球控制的浴室废水自动收集系统，其特征在于：所述第二浮球控制装置(6)包括第二浮球(601)，所述第二浮球(601)上连接有第二金属片(602)，所述第二金属片(602)的中部通过销轴铰接，所述第二金属片(602)与第二开关(603)配合控制第二浮球控制器(606)的开启和关闭，所述第二浮球控制器(606)通过反馈信号线(7)与第一浮球控制器(308)相连，并控制其开启和关闭。
4.根据权利要求1所述的基于浮球控制的浴室废水自动收集系统，其特征在于：所述生活污水管道组(1)包括淋浴排水管(101)、洗衣排水管(102)、洗脸排水管(103)和其它生活排水管(104)，它们都与废水池(2)相连通。
5.根据权利要求1所述的基于浮球控制的浴室废水自动收集系统，其特征在于：所述废水池(2)的顶部设置有第一排水口(203)。
6.根据权利要求1所述的基于浮球控制的浴室废水自动收集系统，其特征在于：所述储水箱(5)的顶部设置有第二排水口(502)。
说明书
基于浮球控制的浴室废水自动收集系统
技术领域
本实用新型属于浴室废水循环再利用领域，更具体的说，本实用新型提出了一种新型的浴室废水自动收集循环再用从系统。
背景技术
日常生活中冲刷厕所用水对水质没有太高要求，但却占据着家庭用水的巨大百分比，研究表明，浴室废水中，废染杂质一般不大于0.1%，其余都是可以回收再利用的清水。但是现有的技术至少存在以下几个方面的不足：
1、目前日常冲厕所用水基本上都用的洁净自来水，造成了水资源的严重浪费。
2、日常生活中的浴室废水一般直接排入江河，由于其中含有的化学物质，会对生态环境造成一定程度上的废染。
3、现有的浴室废水收集装置或系统大部分不够便利，不能实现自动化收集，一定程度上限制了浴室废水回收的力度与普及程度。
因此，提供一种新型的，能对浴室废水高度自动化的高效回收系统是十分有必要的。
实用新型内容
本实用新型的目的在于提供一种自动高效的浴室废水回收系统，以实现水资源的回收再利用。

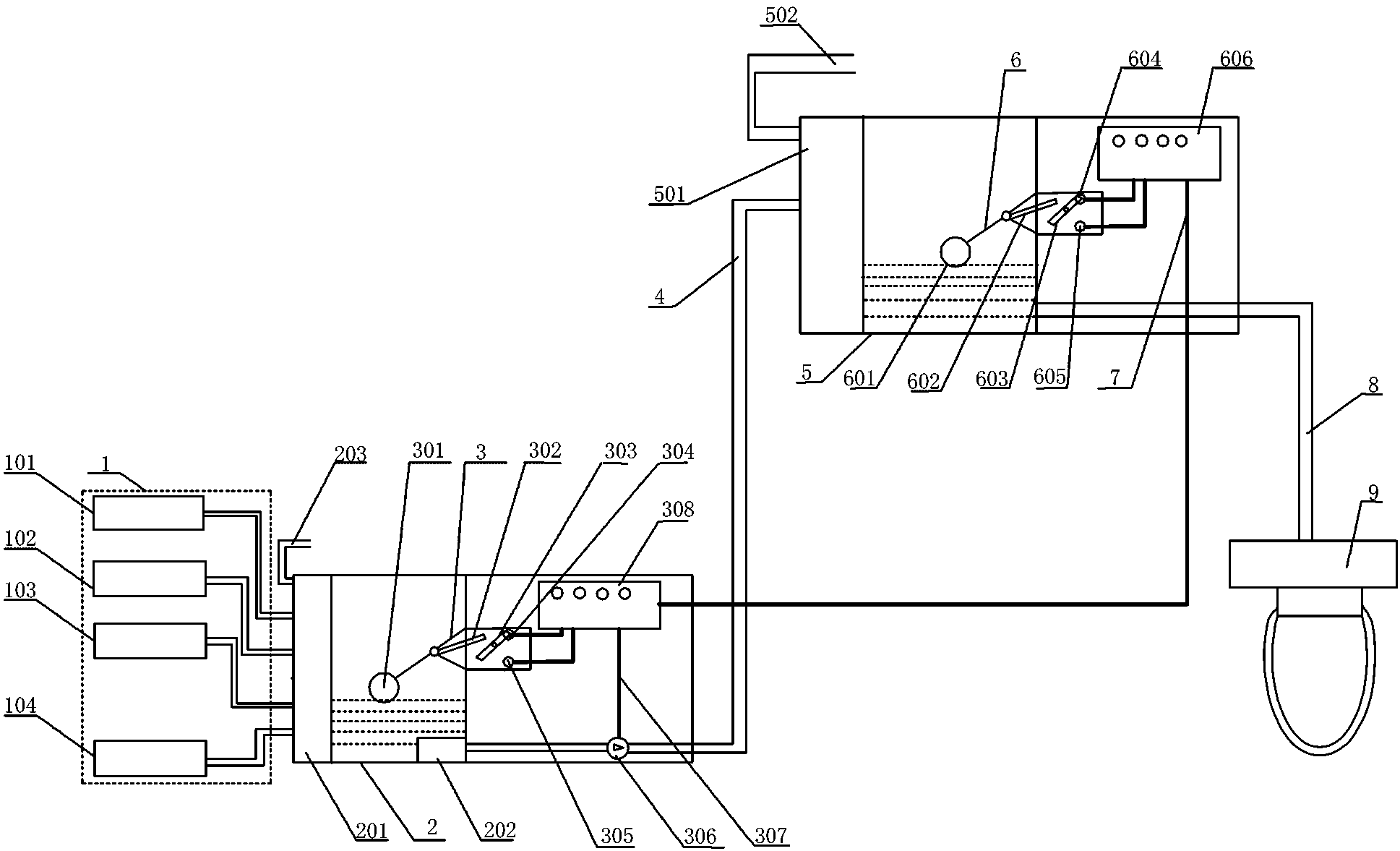

为了解决上述技术问题，本实用新型提出以下技术方案：基于浮球控制的浴室废水自动收集系统，它包括生活污水管道组，所述生活污水管道组与废水池相连，所述废水池内部设置有过滤网层，在其底部安装有水泵，所述废水池与第一浮球控制装置相连，所述第一浮球控制装置包括第一浮球，所述第一浮球上连接有第一金属片，所述第一金属片的中部通过销轴铰接，所述第一金属片与第一开关配合控制第一浮球控制器的开启和关闭，所述第一浮球控制器通过水泵信号线与水泵开关相连，所述水泵开关能够控制水泵的开启和关闭;所述水泵的出水管与储水箱相连，所述储水箱内部安装有第二浮球控制装置，所述储水箱通过冲水管道与马桶相连。
所述储水箱内部设置有紫外线消毒层。
所述第二浮球控制装置包括第二浮球，所述第二浮球上连接有第二金属片，所述第二金属片的中部通过销轴铰接，所述第二金属片与第二开关配合控制第二浮球控制器的开启和关闭，所述第二浮球控制器通过反馈信号线与第一浮球控制器相连，并控制其开启和关闭。
所述生活污水管道组包括淋浴排水管、洗衣排水管、洗脸排水管和其它生活排水管，它们都与废水池相连通。
所述废水池的顶部设置有第一排水口。
所述储水箱的顶部设置有第二排水口。
本实用新型有如下有益效果：
1、通过将生活中各种废水管道与废水池相连，能够有效的对生活废水进行吸收，进而保证能够对废水进行回收利用，节约了水资源。
2、通过在废水池内部设置有过滤网层，过滤层能有效防止可能存在的杂物堵塞管道。以保证浴室废水能在整个管道中循环流动，且材质选用金属滤片，易拆洗安装。
3、通过设置第一浮球控制装置，工作过程中，当废水池内部的液面上升之后，第一浮球将自动上升，进而带动第一金属片绕着销轴转动，进而使第一金属片推动第一开关，使第一浮球控制器静触点和第一浮球控制器动触点闭合，进而开启第一浮球控制器，通过第一浮球控制器控制水泵开关的开启，进而控制水泵的开启，最终将废水池内部的水抽入到储水箱内部。
4、通过储水槽为紫外线消毒储水箱，置于屋顶，储水槽中也设有浮球控制装置，可以检测并控制储水箱中的水位，通过紫外线消毒能够对水起到杀菌作用。
5、通过设置第二浮球控制装置，工作过程中，当储水箱内部的液面上升之后，第二浮球将自动上升，进而带动第二金属片绕着销轴转动，进而使第二金属片推动第二开关，使第二浮球控制器静触点和第二浮球控制器动触点闭合，进而开启第二浮球控制器，通过第二浮球控制器控制第一浮球控制器的关闭，进而控制水泵的停机，使其不再进行抽水作业。
6、相对于现有技术，本基于浮球控制的浴室废水自动收集系统通过一系列装置将浴室废水自动收集，通过过滤净化装置对于是废水进行自动化处理，并储存于储水箱中等待冲厕使用，整个系统结构简单高效，且具有极高的自动化能力，大大提高了收集废水的便捷性，同时保护资源与环境，尤其适合水资源紧张的区域。
