申请日2016.12.13
公开(公告)日2017.07.14
IPC分类号C02F9/08
摘要

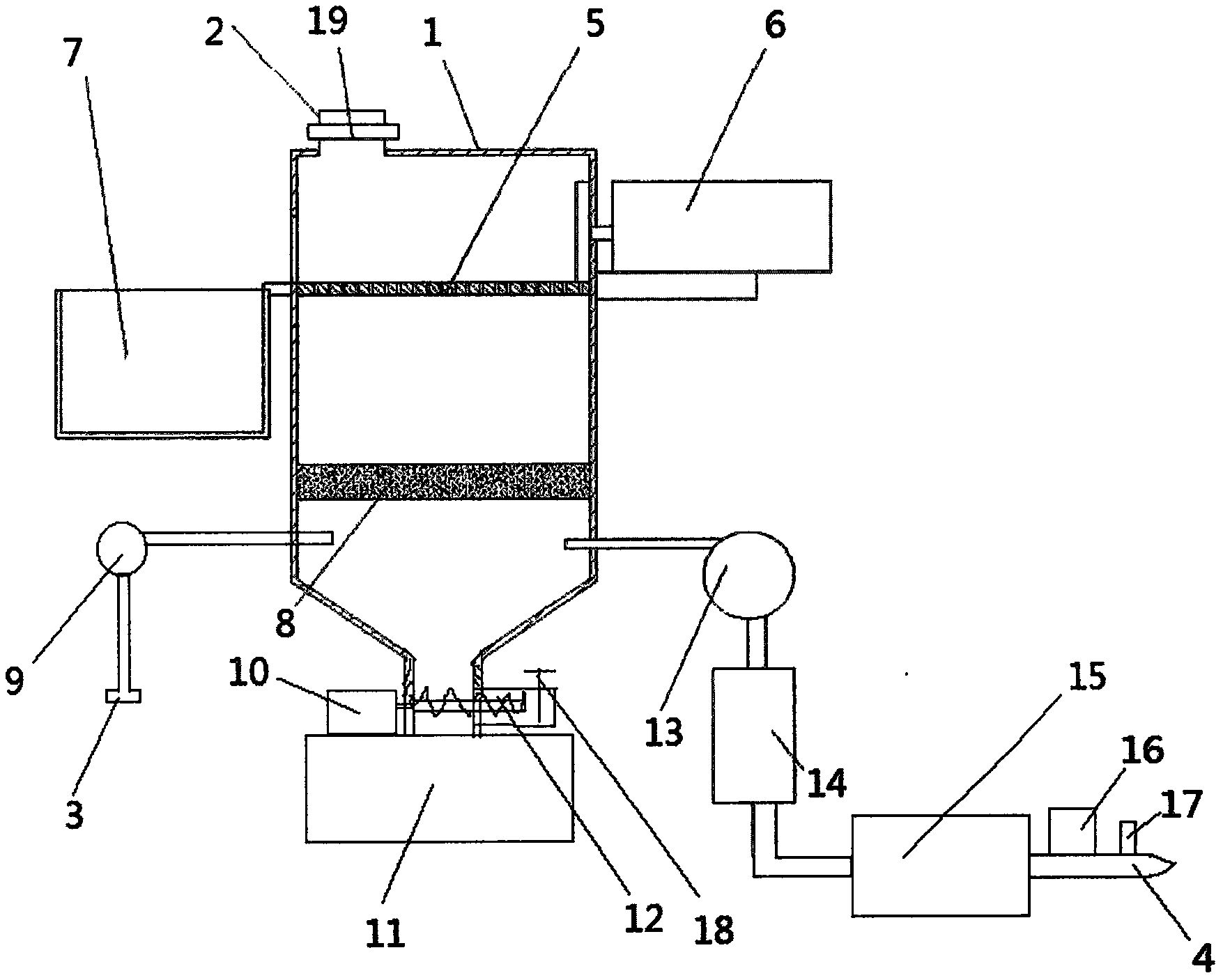

本实用新型提供一种多用途污水处理装置，涉及水处理设备技术领域。该实用新型包括本体、污水进水管、工业用水出水口、生活用水处理装置、杂质收集罐、气缸和排污装置，污水进水管设置在本体上方，杂质收集罐设置在本体左侧，气缸设置在本体右上侧，排污装置设置在本体下端，生活用水处理装置设置在本体右下侧;本体内设置有杂质过滤网板和活性炭过滤层，排污装置包括集污罐、电机和螺杆装置，生活用水处理装置包括转动泵、精密过滤器、负离子发生器和生活用水出水口。本实用新型结构简单，设计合理，不仅能满足工业用水还能提供生活用水，节能环保。
权利要求书
1.一种多用途污水处理装置，其特征在于，包括本体、污水进水管、工业用水出水口、生活用水处理装置、杂质收集罐、气缸和排污装置，所述污水进水管设置在所述本体上方，所述杂质收集罐设置在所述本体左侧，所述气缸设置在所述本体右上侧，所述排污装置设置在所述本体下端，所述生活用水处理装置设置在所述本体右下侧;所述本体内设置有杂质过滤网板和活性炭过滤层，所述杂质过滤网板设置在所述活性炭过滤层上方，所述排污装置包括集污罐、电机和螺杆装置，所述螺杆装置、所述电机均设置在所述集污罐上方，所述电机设置在所述螺杆装置左侧，所述电机与所述螺杆装置电连接;所述生活用水处理装置包括转动泵、精密过滤器、负离子发生器和生活用水出水口，所述精密过滤器通过所述转动泵与所述本体连接，所述负离子发生器与所述精密过滤器相连接，所述生活用水出水口连接于所述负离子发生器。
2.如权利要求1所述的一种多用途污水处理装置，其特征在于，所述生活用水出水口处还设置有旋转开关和电加热器，所述电加热器设置在所述旋转开关左侧。
3.如权利要求1所述的一种多用途污水处理装置，其特征在于，还包括水泵，所述水泵连接于所述工业用水出水口和所述本体。
4.如权利要求1所述的一种多用途污水处理装置，其特征在于，所述污水进水管处还设置有进水阀。
5.如权利要求1所述的一种多用途污水处理装置，其特征在于，所述螺杆装置处还设置有截止阀。
说明书
一种多用途污水处理装置
技术领域
本实用新型涉及一种水处理设备技术领域，特别是涉及一种多用途污水处理装置。
背景技术
随着社会的发展，工业不断地进步，生产过程中的废水种类和数量也越来越多，现有的工业企业，特别是石油化工、化学化肥、印染、造纸、制药企业处理污水的方法一般是污水处理厂，由污水处理厂将各种企业的废水收集在一起进行处理。这种方法废水源头多，水质复杂，污染物多，处理不方便，浪费资源。目前，一般污水处理只是将这种污水处理到排放标准直接排放掉了，这样既浪费了资源又会造成二次污染。
实用新型内容
针对上述问题中存在的不足之处，本实用新型提供一种多用途污水处理装置，使其结构简单，设计合理，不仅能满足工业用水还能提供生活用水，节能环保。
为了解决上述问题，本实用新型提供一种多用途污水处理装置，包括包括本体、污水进水管、工业用水出水口、生活用水处理装置、杂质收集罐、气缸和排污装置，所述污水进水管设置在所述本体上方，所述杂质收集罐设置在所述本体左侧，所述气缸设置在所述本体右上侧，所述排污装置设置在所述本体下端，所述生活用水处理装置设置在所述本体右下侧;所述本体内设置有杂质过滤网板和活性炭过滤层，所述杂质过滤网板设置在所述活性炭过滤层上方，所述排污装置包括集污罐、电机和螺杆装置，所述螺杆装置、所述电机均设置在所述集污罐上方，所述电机设置在所述螺杆装置左侧，所述电机与所述螺杆装置电连接;所述生活用水处理装置包括转动泵、精密过滤器、负离子发生器和生活用水出水口，所述精密过滤器通过所述转动泵与所述本体连接，所述负离子发生器与所述精密过滤器相连接，所述生活用水出水口连接于所述负离子发生器。
优选的，所述生活用水出水口处还设置有旋转开关和电加热器，所述电加热器设置在所述旋转开关左侧。
优选的，还包括水泵，所述水泵连接于所述工业用水出水口和所述本体。
优选的，所述污水进水管处还设置有进水阀。
优选的，所述螺杆装置处还设置有截止阀。
与现有技术相比，本实用新型具有以下优点：
本实用新型净化过程可以分两部分，一部分经杂质过滤和活性炭过滤之后可以净化一些大颗粒物质，净化后的水可用于工业供水使用;一部分在进一步经过精密过滤器和负离子发生器，净化后的水可以用于工厂生活使用。
