申请日2016.12.14
公开(公告)日2017.03.15
IPC分类号C02F1/461; C02F101/20
摘要
本发明公开了一种生活污水电化学处理系统，该生活污水电化学处理系统包括电源、信号连接线、电控箱、一级电解槽、二级电解槽、第一导线、一级微电解槽、二级微电解槽、第二导线和污水输入管道，所述电源通过信号连接线与电控箱连接，电控箱上设有显示屏和操纵按钮，电源上设有正极输出、负极输出和微电解输出，一级电解槽和二级电解槽通过导线串联，导线的首末端连接到电源上的正极输出和负极输出，一级微电解槽和二级微电解槽通过第二导线串联，第二导线首末端连接到微电解输出，一级电解槽、一级微电解槽、二级电解槽和二级微电解槽依次通过污水输入管道串联。通过上述方式，本发明结构简单，能够有效处理高污染物和有毒污染物。
权利要求书

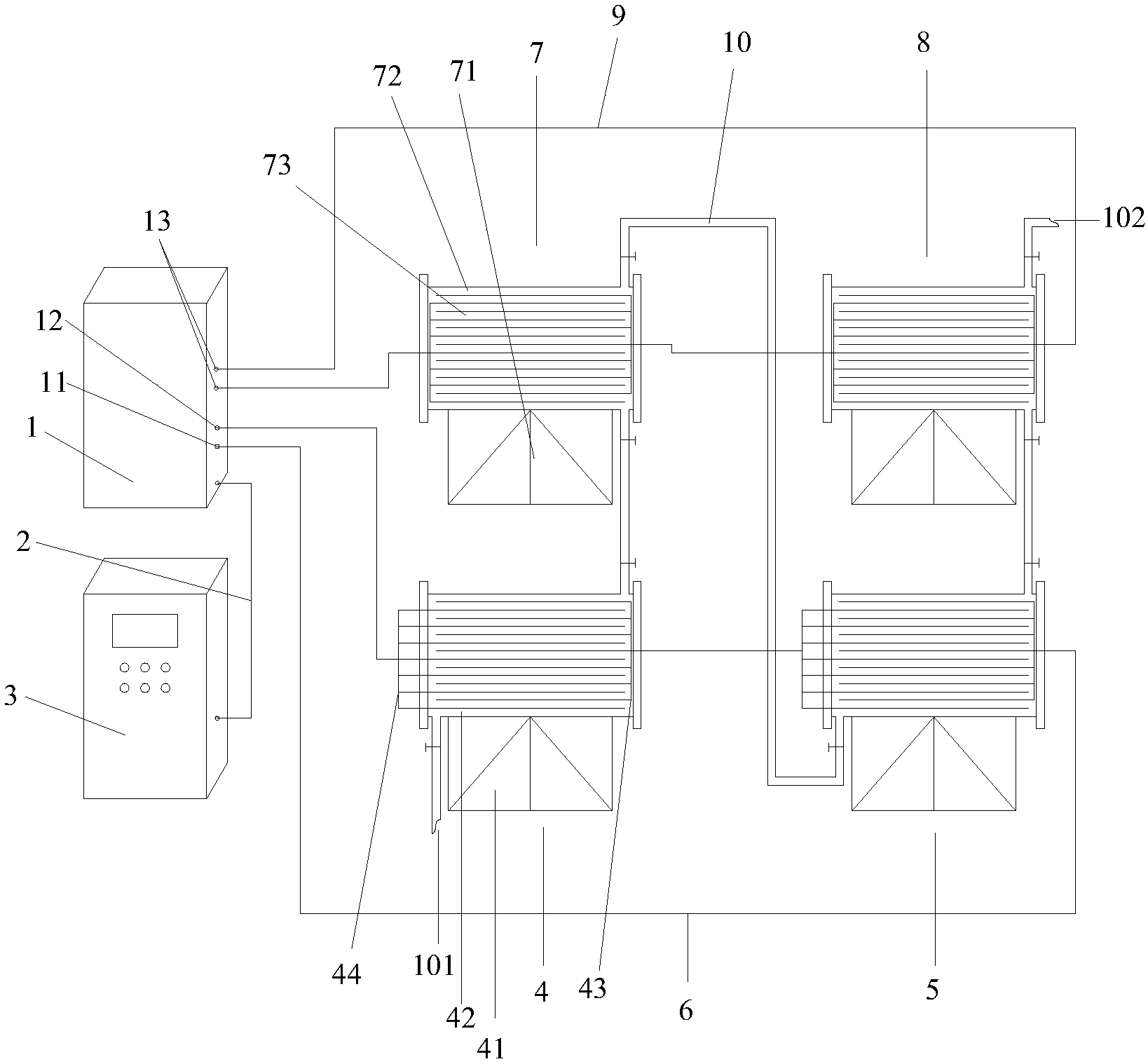

1.一种生活污水电化学处理系统，其特征在于：该生活污水电化学处理系统包括电源、信号连接线、电控箱、一级电解槽、二级电解槽、第一导线、一级微电解槽、二级微电解槽、第二导线和污水输入管道，所述电源通过信号连接线与电控箱连接，电控箱上设有显示屏和操纵按钮，电源上设有正极输出、负极输出和微电解输出，一级电解槽和二级电解槽通过导线串联，导线的首末端连接到电源上的正极输出和负极输出，一级微电解槽和二级微电解槽通过第二导线串联，第二导线首末端连接到微电解输出，一级电解槽、一级微电解槽、二级电解槽和二级微电解槽依次通过污水输入管道串联，污水输入管道的两端分别为进水口和出水口。
2.根据权利要求1所述的一种生活污水电化学处理系统，其特征在于：所述一级电解槽包括支架、槽体、阳极和阴极，所述支架上端安装有槽体，污水输入管道的输入端连接于槽体的底部，污水输入管道的输出端连接于槽体的顶部，槽体内装有阳极和阴极，阳极的材料为氧化铱钽涂层钛阳极，阴极的材料为钛板，阳极和阴极分别连接到第一导线上，阴极部分位于槽体外，一级电解槽的阳极与二级电解槽的阴极连接，二级电解槽的结构与一级电解槽的结构相同。
3.根据权利要求1所述的一种生活污水电化学处理系统，其特征在于：所述一级微电解槽包括支座、微槽体和电极，支座上端安装有微槽体，微槽体里装有电极，电极为两片钛阳极，两片钛阳极分别连接到第二导线上，污水输入管道的输入端连接于微槽体的底部，污水输入管道的输出端连接于微槽体的顶部，二级微电解槽的结构与一级微电解槽的结构相同。
说明书
一种生活污水电化学处理系统
技术领域
本发明涉及污水处理应用领域，特别是涉及一种生活污水电化学处理系统。
背景技术
随着城市化的发展，生活污水排放成为水体污染的又一重大问题，我国是一个水资源贫乏的国家，愈来愈多的水污染问题加剧了这一问题，较于传统的污水处理(化学药剂法或生成法)，电化学处理污水能够有效处理高污染物和有毒污染物，电化学主要为电解槽部分，在电化学应用中，为了使水流流经槽体没有死角，往往电解槽体与电极设计的较为紧凑，但污水与电解槽接触时间短，电解产生具有强氧化性的中间产物与污染物质不能够充分反应，基于以上缺陷，有必要对现有的技术予以改进。
发明内容
本发明主要解决的技术问题是提供一种生活污水电化学处理系统，结构简单，便于安装和拆卸，能够有效处理高污染物和有毒污染物。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种生活污水电化学处理系统，该生活污水电化学处理系统包括电源、信号连接线、电控箱、一级电解槽、二级电解槽、第一导线、一级微电解槽、二级微电解槽、第二导线和污水输入管道，所述电源通过信号连接线与电控箱连接，电控箱上设有显示屏和操纵按钮，电源上设有正极输出、负极输出和微电解输出，电控箱控制电源的正极输出、负极输出和微电解输出，一级电解槽和二级电解槽通过导线串联，导线的首末端连接到电源上的正极输出和负极输出，一级微电解槽和二级微电解槽通过第二导线串联，第二导线首末端连接到微电解输出，一级电解槽、一级微电解槽、二级电解槽和二级微电解槽依次通过污水输入管道串联，污水输入管道的两端分别为进水口和出水口，污水输入管道的进水口与生活污水的排放管道连接;
优选的是，所述一级电解槽包括支架、槽体、阳极和阴极，所述支架上端安装有槽体，污水输入管道的输入端连接于槽体的底部，污水输入管道的输出端连接于槽体的顶部，槽体内装有阳极和阴极，阳极的材料为氧化铱钽涂层钛阳极，阴极的材料为钛板，阳极和阴极分别连接到第一导线上，阴极部分位于槽体外，槽体中发生电解反应产生的水垢和重金属附着于阴极钛板上，便于拆卸和清洗，一级电解槽的阳极与二级电解槽的阴极连接，二级电解槽的结构与一级电解槽的结构相同;
优选的是，所述一级微电解槽包括支座、微槽体和电极，支座上端安装有微槽体，微槽体里装有电极，电极为两片钛阳极，两片钛阳极分别连接到第二导线上，污水输入管道的输入端连接于微槽体的底部，污水输入管道的输出端连接于微槽体的顶部，二级微电解槽的结构与一级微电解槽的结构相同。
本发明的有益效果是：本发明一种生活污水电化学处理系统，结构简单，便于安装和拆卸，能够有效处理高污染物和有毒污染物。
